Plano técnico AL-KO · ETI 807097
AL-KO ETI 807097 – Inercia dispositivo V h26
¿Buscas repuestos para AL-KO ETI 807097? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V h26.

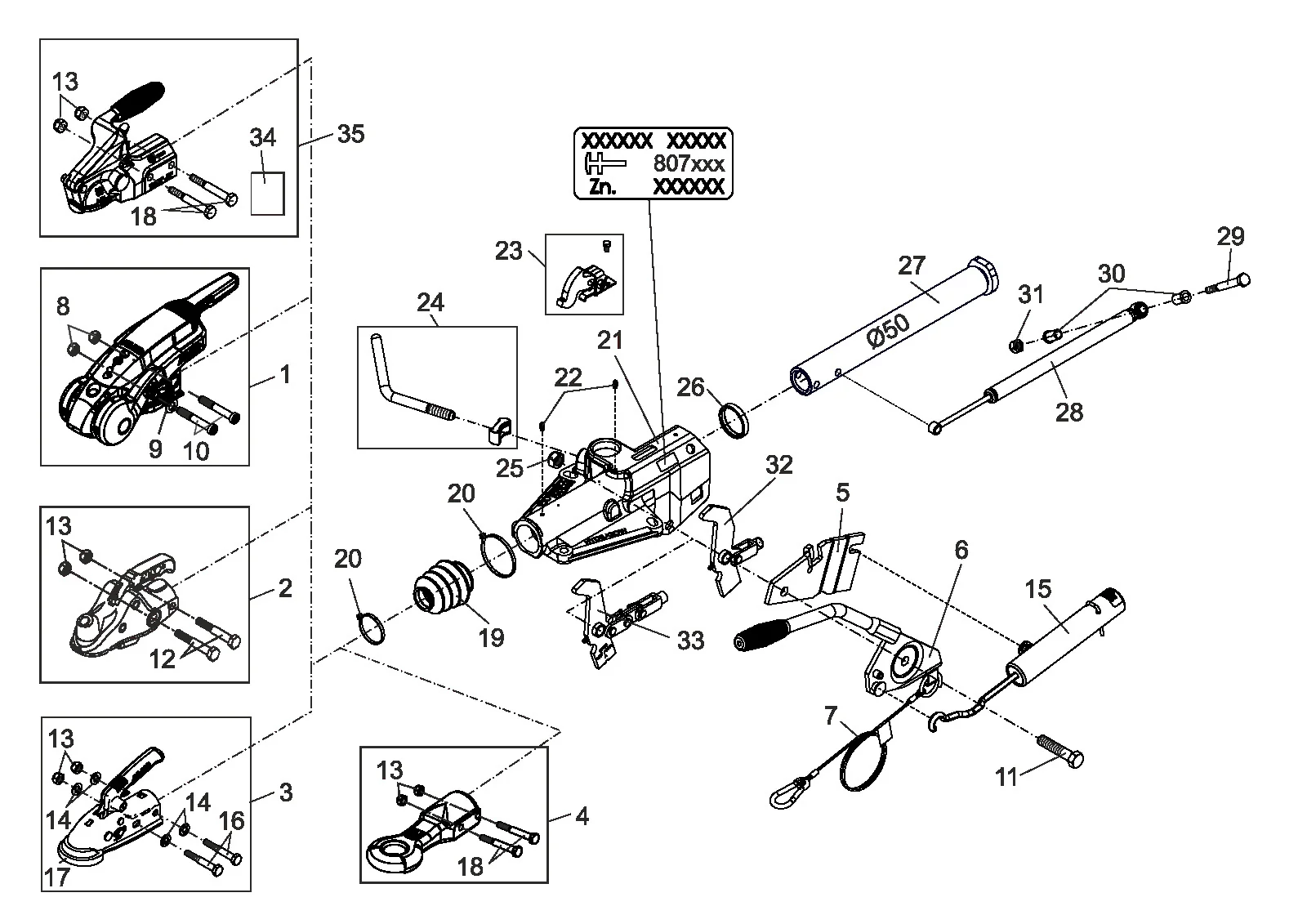

Plano de despiece
Plano técnico 807097
AL-KO ETI 807097
Datos técnicos
Bradley | V-design | H26 | ball coupling and drawbar eye
Número ETI
807097
Piezas
43
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807097
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
43 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1225158 | Stabiliser aks3004 con montageteile | Ver 1225158 |
| 2 | 1224655 | Acoplamiento cabeza ak301 con montaje piezas | |
| 3 | 1731444 | Acoplamiento cabeza ak270 con montaje piezas | |
| 4 | 1213350 | Barra de tiro ojo Ø40 con fijación pernos versión f | |
| 4 | 1224106 | Barra de tiro ojo england Ø30 con fijación pernos versión a | |
| 4 | 1224107 | Barra de tiro ojo england e40/a (Ø40/Ø50) con fijación pernos versión a | |
| 4 | 1224108 | Barra de tiro ojo italy Ø45 con fijación pernos versión f | |
| 4 | 1224109 | Barra de tiro ojo england e50/a (Ø50,8/Ø50) con fijación pernos versión a | |
| 4 | 1224110 | Barra de tiro ojo france Ø68 con fijación pernos versión e | |
| 4 | 1224111 | Barra de tiro ojo nato Ø76 con fijación pernos versión e | Ver 1224111 |
| 4 | 1730612 | Barra de tiro ojo Ø50 con fijación pernos | |
| 5 | 1356010 | Placa mano freno palanca | |
| 6 | 1356007 | Mano freno palanca incl.. freno away cable | |
| 7 | 1356034 | Breakaway cable 920 mm longitud carabiner anillo | |
| 8 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 9 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 10 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 11 | 706723 | Perno unf-0.625" x3.00"-hat | |
| 12 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 15 | 1356006 | Resorte accumulator montado rtb-3500-b-new | |
| 16 | 705422 | Hexagonal tornillo m12x80 DIN 931 8.8 | |
| 17 | 693394 | Soft-dock negro | Ver 693394 |
| 18 | 706080 | Hexagonal tornillo m12x90 DIN 931 10.9 | |
| 19 | 185004915 | Bellows h09-h26/eh09-eh27 | |
| 20 | 701422 | Cable tie 360x4,8 negro | |
| 21 | ETK0005 | Housing | |
| 22 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 23 | 185062215 | Stop-reverse conjunto hu3 | |
| 24 | 185066715 | Juego-diámetro exterior hu3-pad+manija+instruction | |
| 25 | 706724 | Self bloqueo tuerca unf 0.625" thin | |
| 26 | 371372 | Damping rubber | Ver 371372 |
| 27 | 1356521 | Tirar tubo soldado | |
| 28 | 1356104 | Choque amortiguador | Ver 1356104 |
| 29 | 705421 | Hexagonal tornillo m12x100 DIN 931 8.8 | |
| 30 | 1356106 | Distancia buje | |
| 31 | 706741 | Self bloqueo tuerca M12x1.75-hat | |
| 32 | 1356107 | Desviación palanca comp.. | |
| 33 | 1356212 | Desviación palanca comp.. | |
| 33 | 1356216 | Desviación palanca comp.. | |
| 34 | 1806647 | User manual acoplamiento d5050k/mk4k | |
| 35 | 185081815 | Acoplamiento d5050k; variant g con tornillo material y bellows |
