Plano técnico AL-KO · ETI 807066
AL-KO ETI 807066 – Rueda freno 1637 locked; soldado versión con compacto cojinete
¿Buscas repuestos para AL-KO ETI 807066? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 1637 locked; soldado versión con compacto cojinete.

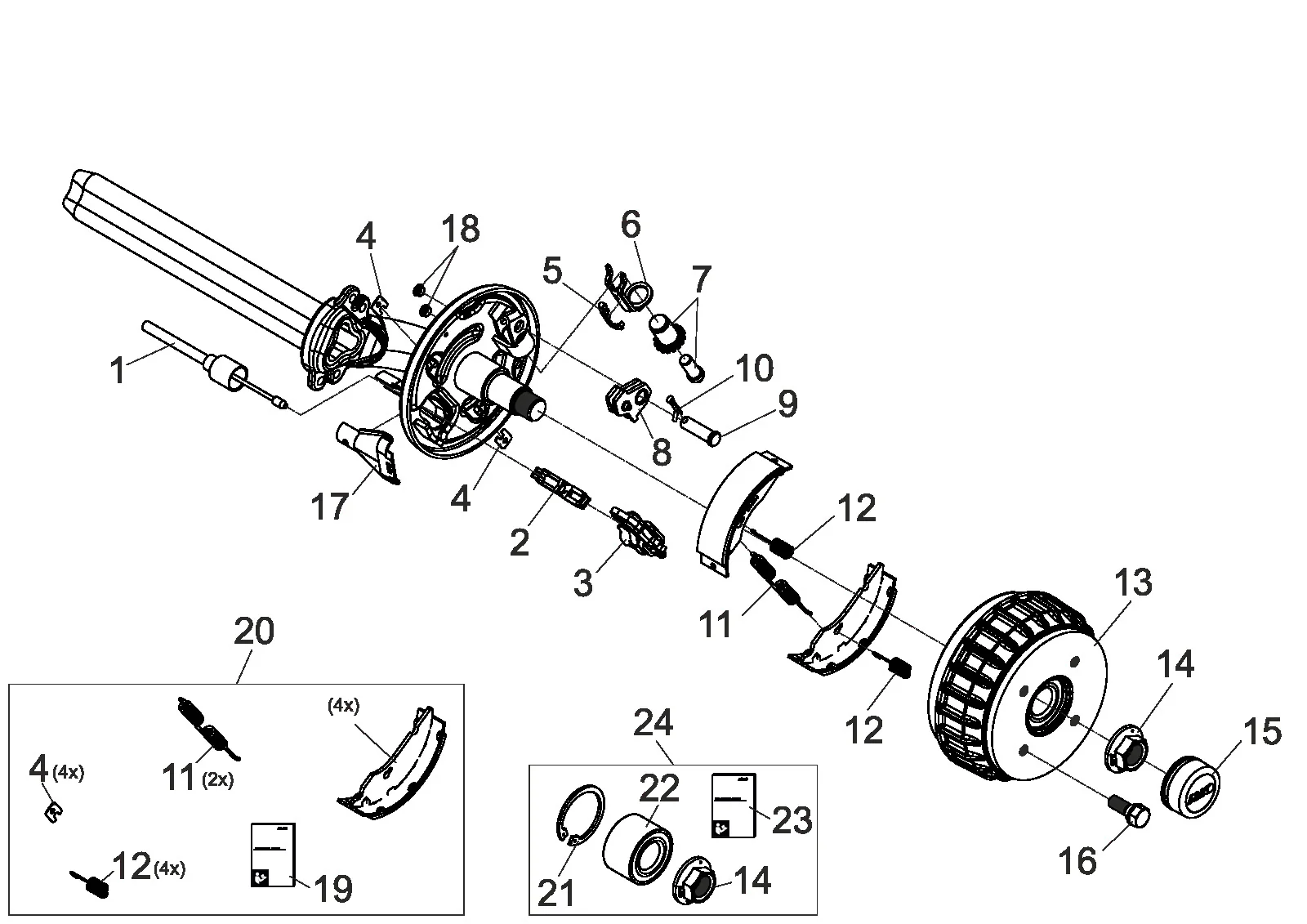

Plano de despiece
Plano técnico 807066
AL-KO ETI 807066
Datos técnicos
AL-KO | Compact | 1637AR | 500 kg
Número ETI
807066
Piezas
36
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807066
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
36 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247281 | Cable Bowden cable Profi largo duración 350/546 | |
| 1 | 247282 | Cable Bowden cable Profi largo duración 530/726 | Ver 247282 |
| 1 | 247283 | Cable Bowden cable Profi largo duración 770/966 | Ver 247283 |
| 1 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 1 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 1 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 1 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 1 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 1 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 1 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 2 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 3 | 570666 | Expanding joint cerradura compl. | |
| 4 | 2382610002 | Cubierta placa | |
| 5 | 581879 | Compound resorte | |
| 6 | 581878 | Bow pressure | |
| 7 | 387706 | Regulation unidad rueda freno 1637 | |
| 8 | 386905 | Auto reserve palanca comp.. 1637 | |
| 9 | 368651 | Cojinete perno | |
| 10 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | |
| 11 | 2182150003 | Tensión resorte | Ver 2182150003 |
| 12 | 2088800003 | Compression resorte | |
| 13 | 1932114 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 98x4 - M12x1,5 | Ver 1932114 |
| 13 | 1932115 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 100x4 - M12x1,5 | Ver 1932115 |
| 13 | 1932116 | Repuesto piezas juego freno tambor 1637 comp.. con cojinete; 112x5 - M12x1,5 | Ver 1932116 |
| 14 | 581200 | Flange tuerca m24x1.5 | Ver 581200 |
| 15 | 581197 | Sellado tapa Ø57 | Ver 581197 |
| 16 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | |
| 16 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 17 | 371387 | Freno cable shell 1637-2361 | Ver 371387 |
| 18 | 373245 | Plug ral6002 | Ver 373245 |
| 19 | 1303600 | Conjunto instruction para exchange freno shoes | |
| 20 | 1213888 | Juego freno zapata de freno para one eje 1635/1636/1637 | |
| 21 | 704158 | Retaining anillo 60x3 DIN 472 | |
| 22 | 581736 | Angular bola cojinete double row Ø30/Ø60x37mm | |
| 23 | 1365773 | Conjunto instruction para exchange compacto cojinete | |
| 24 | 1224800 | Repuesto piezas juego cojinete (Ø60/Ø30/37) rueda freno 1637 | Ver 1224800 |
