Plano técnico AL-KO · ETI 807037
AL-KO ETI 807037 – Cubeta Optima 375kg compacto cojinete Ø30
¿Buscas repuestos para AL-KO ETI 807037? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cubeta Optima 375kg compacto cojinete Ø30.

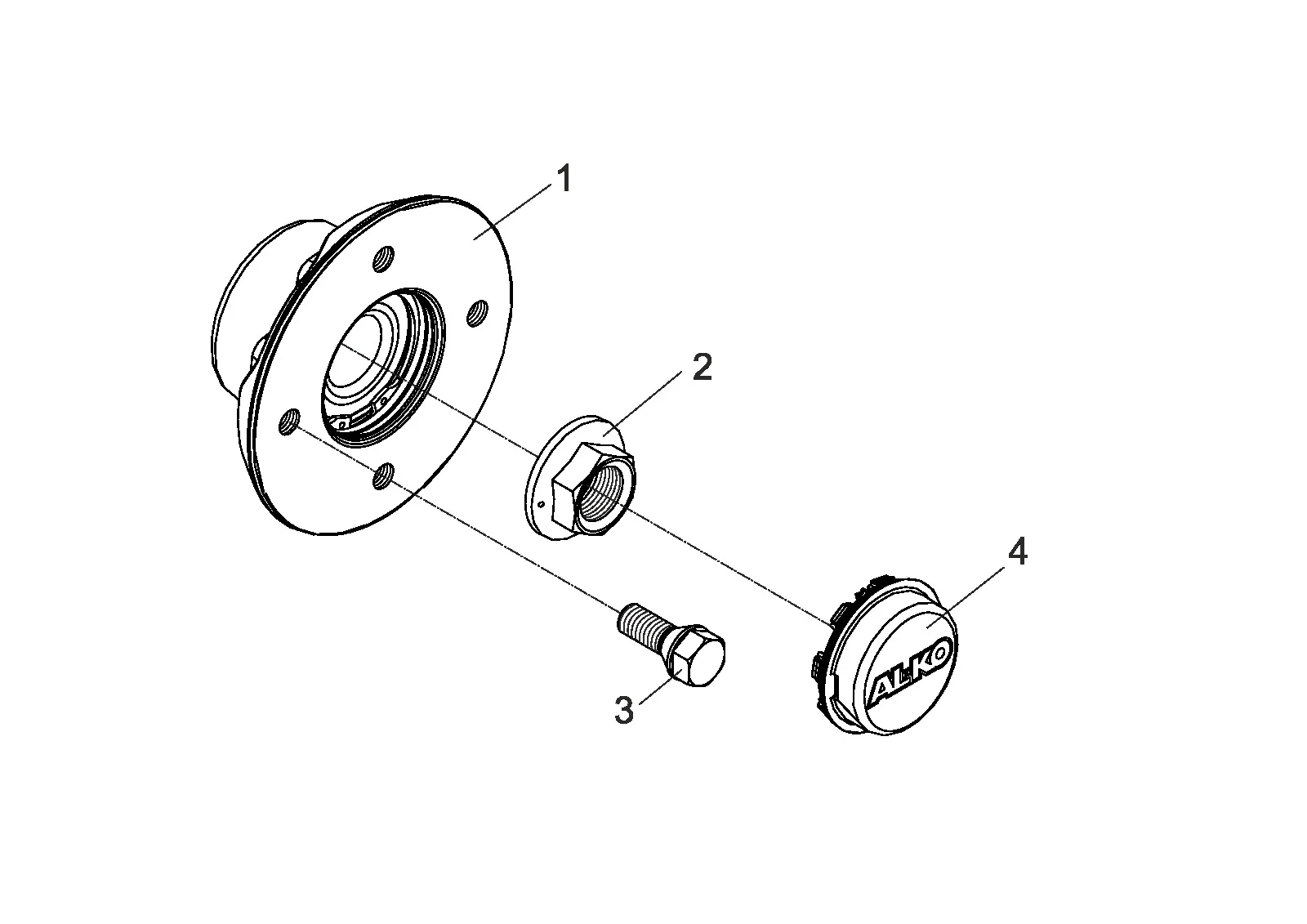

Plano de despiece
Plano técnico 807037
AL-KO ETI 807037
Datos técnicos
AL-KO | unit-bearing | 375 kg
Número ETI
807037
Piezas
15
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807037
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
15 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1650717 | Cubeta comp.. 375 kg 108x4 | |
| 1 | 1650718 | Cubeta comp.. 375 kg 115x4 | |
| 1 | 1650719 | Cubeta comp.. 375 kg 130x4 | |
| 1 | 1650720 | Cubeta comp.. 375 kg 112x5 | |
| 1 | 1650721 | Cubeta comp.. 375 kg 114,3x5 | |
| 1 | 1650722 | Cubeta comp.. 375 kg 98x4-M12x1,5 | |
| 1 | 1650723 | Cubeta comp.. 375 kg 100x4 | Ver 1650723 |
| 1 | 1650724 | Cubeta comp.. 375 kg 101,6x4 | |
| 1 | 1733082 | Repuesto piezas juego cojinete para cubeta | |
| 2 | 581200 | Flange tuerca m24x1,5 | Ver 581200 |
| 3 | 2081670002 | Rueda perno sperical m14x1,5 x25 | |
| 3 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | |
| 3 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 3 | 2088920010 | Rueda perno sperical m10x1,25x22 | |
| 4 | 1235356 | Extremo tapa | Ver 1235356 |
