Plano técnico AL-KO · ETI 807013
AL-KO ETI 807013 – Rueda freno euro1 2361 aaa cb1800
¿Buscas repuestos para AL-KO ETI 807013? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno euro1 2361 aaa cb1800.

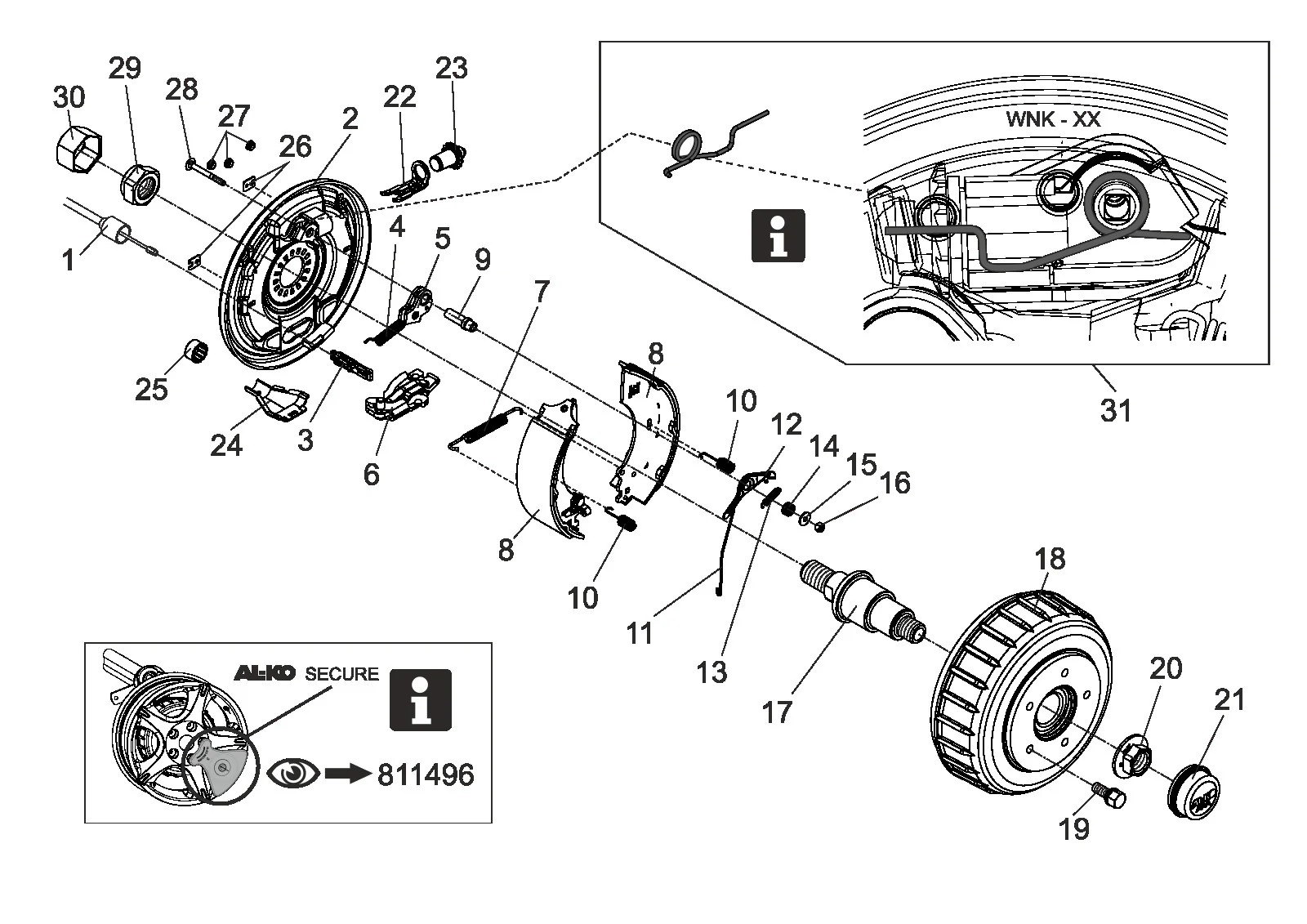

Plano de despiece
Plano técnico 807013
AL-KO ETI 807013
Datos técnicos
AL-KO | EURO 1 | 2361 | 900 kg
Número ETI
807013
Piezas
51
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807013
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
51 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247281 | Cable Bowden cable Profi largo duración 350/546 | |
| 1 | 247282 | Cable Bowden cable Profi largo duración 530/726 | Ver 247282 |
| 1 | 247283 | Cable Bowden cable Profi largo duración 770/966 | Ver 247283 |
| 1 | 247284 | Cable Bowden cable Profi largo duración 890/1086 | Ver 247284 |
| 1 | 247285 | Cable Bowden cable Profi largo duración 1020/1216 | Ver 247285 |
| 1 | 247286 | Cable Bowden cable Profi largo duración 1130/1326 | Ver 247286 |
| 1 | 247287 | Cable Bowden cable Profi largo duración 1320/1516 | Ver 247287 |
| 1 | 247288 | Cable Bowden cable Profi largo duración 1430/1626 | Ver 247288 |
| 1 | 247289 | Cable Bowden cable Profi largo duración 1620/1816 | Ver 247289 |
| 1 | 247290 | Cable Bowden cable Profi largo duración 1790/1986 | Ver 247290 |
| 2 | 1651279 | Frenado placa soldado izquierda 2361 aaa | |
| 2 | 1651280 | Frenado placa soldado derecha 2231 aaa | |
| 3 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 4 | 2187370003 | Tensión resorte | Ver 2187370003 |
| 5 | 571386 | Auto reserve palanca comp.. izquierda | |
| 5 | 571387 | Auto reserve palanca comp.. derecha | |
| 6 | 1650407 | Spread hinge cerradura comp.. 2051/2361 izquierda aaa | |
| 6 | 1650408 | Spread hinge cerradura comp.. 2051/2361 derecha aaa | |
| 7 | 2082000007 | Tensión resorte | Ver 2082000007 |
| 8 | 1730332 | Repuesto piezas juego freno zapata de freno 2361 aaa | Ver 1730332 |
| 9 | 1650429 | Cojinete perno 2051/2361 aaa | |
| 10 | 2088800003 | Compression resorte | |
| 11 | 1651293 | Connecting wire2261 aaa | |
| 12 | 1651290 | Adjusting palanca left2361 aaa | |
| 12 | 1651291 | Adjusting palanca right2361 aaa | |
| 13 | 1651237 | Tensión resorte 2051/2361 aaa | Ver 1651237 |
| 14 | 694449 | Compression resorte 2051/2361 aaa | Ver 694449 |
| 15 | 705405 | Arandela 6,4 DIN 9021-st | |
| 16 | 706012 | Tuerca hexagonal m6 DIN 980-V-8 | |
| 17 | 1807791 | Stub eje Ø42 bend 0° | |
| 18 | 578834 | Freno tambor comp.. 140x5-m14x1,5 | |
| 18 | 578835 | Freno tambor comp.. 165,1x5 | |
| 18 | 695391 | Freno tambor comp..; collar-Ø 215mm; 112x5-M12x1,5 | |
| 18 | 1224805 | Repuesto piezas juego cojinete (Ø80/Ø42/42) rueda freno 2361 | Ver 1224805 |
| 18 | 1932120 | Repuesto piezas juego freno tambor 2361 comp.. con cojinete; 112x5 - M12x1,5 | |
| 19 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | |
| 19 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 20 | 582506 | Flange tuerca m27x2 | Ver 582506 |
| 21 | 1653033 | Sellado tapa Ø65 aaa | |
| 22 | 368361 | Bow pressure | Ver 368361 |
| 23 | 1650416 | Regulation unidad izquierda rueda freno 2051/2361 aaa | |
| 23 | 1650417 | Regulation unidad derecha rueda brake2051/2361 aaa | |
| 24 | 371387 | Freno cable shell 1637-2361 | Ver 371387 |
| 25 | 371389 | Protective tapa | |
| 26 | 2382610002 | Cubierta placa | |
| 27 | 694430 | Plug ral3000 | |
| 28 | 706316 | Round-cabeza tornillo m6x60 DIN 603 8.8 | |
| 29 | 703112 | Hexagonal cerradura tuerca m30 according to dibujo | Ver 703112 |
| 30 | 582542 | Protective tapa | |
| 31 | 1806463 | Centering soporte izquierda 2051/2361aaa | |
| 31 | 1807220 | Centering soporte derecha 2051/2361aaa |
