Plano técnico AL-KO · ETI 807008
AL-KO ETI 807008 – Inercia dispositivo V 161s aks3004
¿Buscas repuestos para AL-KO ETI 807008? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s aks3004.
Ir a la lista de piezasPlano de despiece

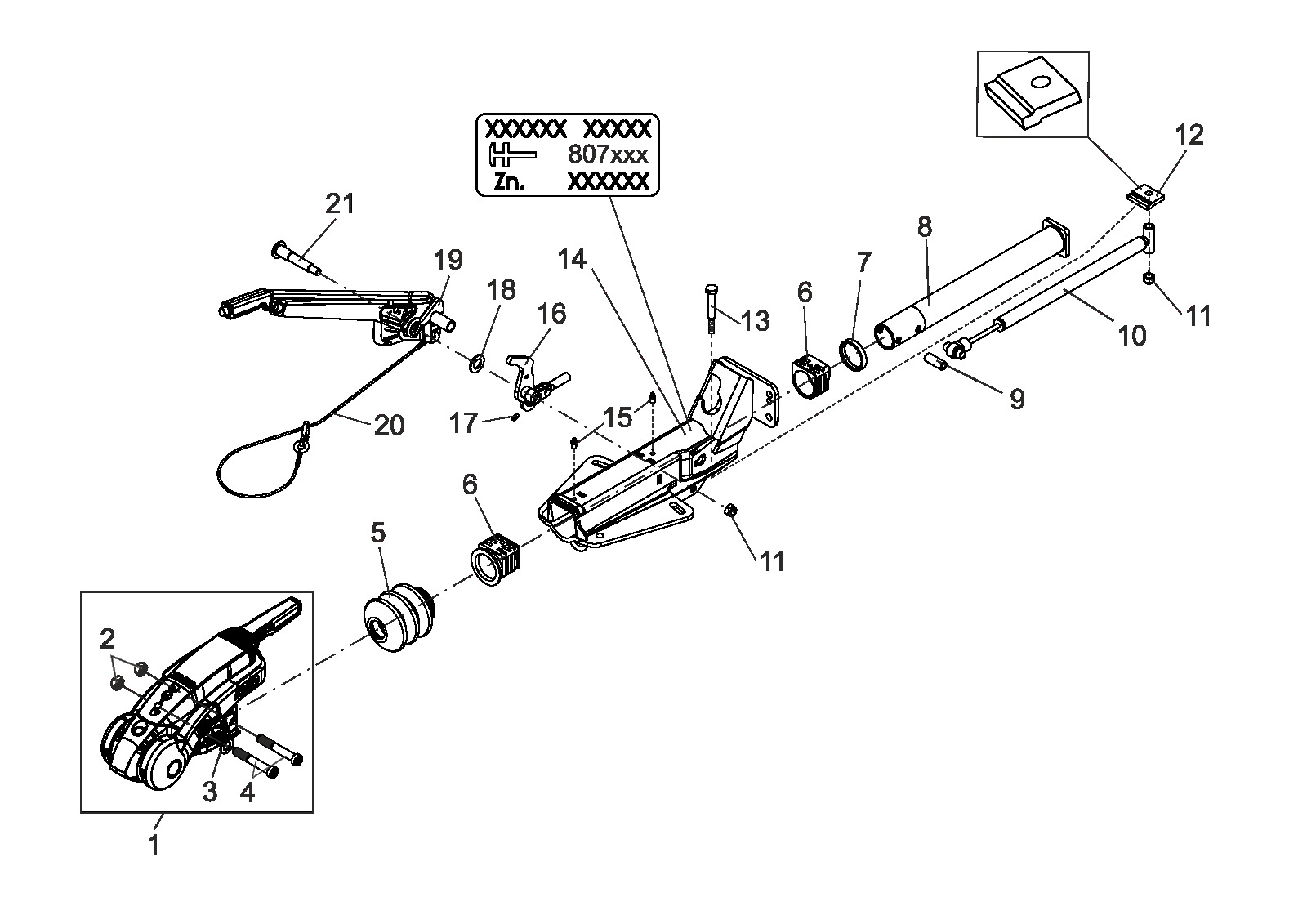

Plano técnico 807008
AL-KO ETI 807008
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | AKS
Número ETI
807008
Piezas
21
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807008
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
21 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1225158 | Aks3004 empaquetado ga3000 | Ver 1225158 |
| 2 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 3 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 4 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 5 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 9 | 647925 | Distancia buje | Consultar este repuesto |
| 10 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 11 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 12 | 581699 | Stop placa | Ver 581699 |
| 13 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 14 | ETK0005 | Housing | Consultar este repuesto |
| 15 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 16 | 1352177 | Desviación palanca comp.. IH=90:27 straight | Consultar este repuesto |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
