Plano técnico AL-KO · ETI 807005
AL-KO ETI 807005 – Barra de tiro cuadrado 100x4 cranked firm atlas copco
¿Buscas repuestos para AL-KO ETI 807005? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro cuadrado 100x4 cranked firm atlas copco.

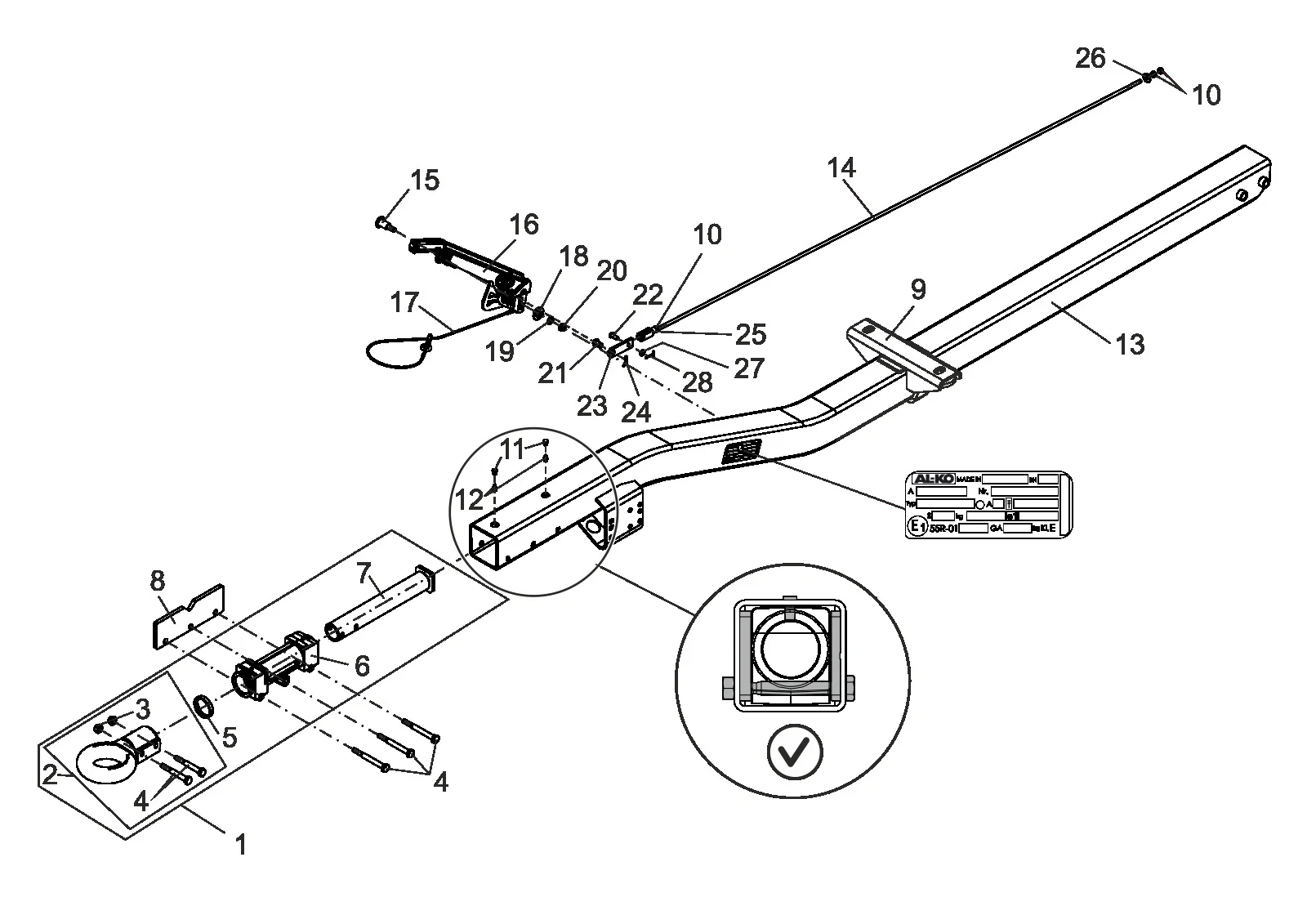

Plano de despiece
Plano técnico 807005
AL-KO ETI 807005
Datos técnicos
AL-KO | square tube | mechanical brake
Número ETI
807005
Piezas
28
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807005
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
28 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1656231 | Barra de tiro ojo conjunto Ø68 | |
| 2 | 1224110 | Barra de tiro ojo frankreich Ø68 con fijación material diseño e | |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 690537 | Cojinete cartridge | |
| 7 | 1351876 | Tirar tubo soldado | |
| 8 | 1654798 | Distancia placa 240x80x10 izquierda | |
| 9 | 247638 | Soporte frame cuadrado 100 | |
| 10 | 705377 | Tuerca hexagonal m8 DIN 934-8 | Ver 705377 |
| 11 | 368469 | Protection tapa grease nipple | |
| 12 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 13 | ETK0022 | Barra de tiro | |
| 14 | ETK0006 | Linkage: please specify the longitud y diameter | |
| 15 | 1653724 | Cojinete tornillo m12x54 | |
| 16 | 1251883 | Mano freno palanca incl.. freno away cable | |
| 17 | 209534 | Breakaway cable 1600 mm longitud | Ver 209534 |
| 18 | 370693 | Arandela Ø19x34x3 | |
| 19 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 20 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 21 | 2076810609 | Perno half-round | |
| 22 | 706297 | Perno b 8 h11x22x19 DIN 1434 | |
| 23 | 583071 | Placa | |
| 24 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | |
| 25 | 706285 | Fork cabeza 8x32 DIN 71752 | |
| 26 | 705493 | Arandela 8,4 DIN 9021-st | |
| 27 | 705395 | Arandela a8,4 DIN 125-st | |
| 28 | 700554 | Dividido pasador 2x25 DIN 94 |
