AL-KO ETI 811940 – Drawbar with adapter 162VB-2 firm Schliesing
Looking for spare parts for AL-KO ETI 811940? Below you will find the technical exploded drawing and complete parts list for Drawbar with adapter 162VB-2 firm Schliesing.

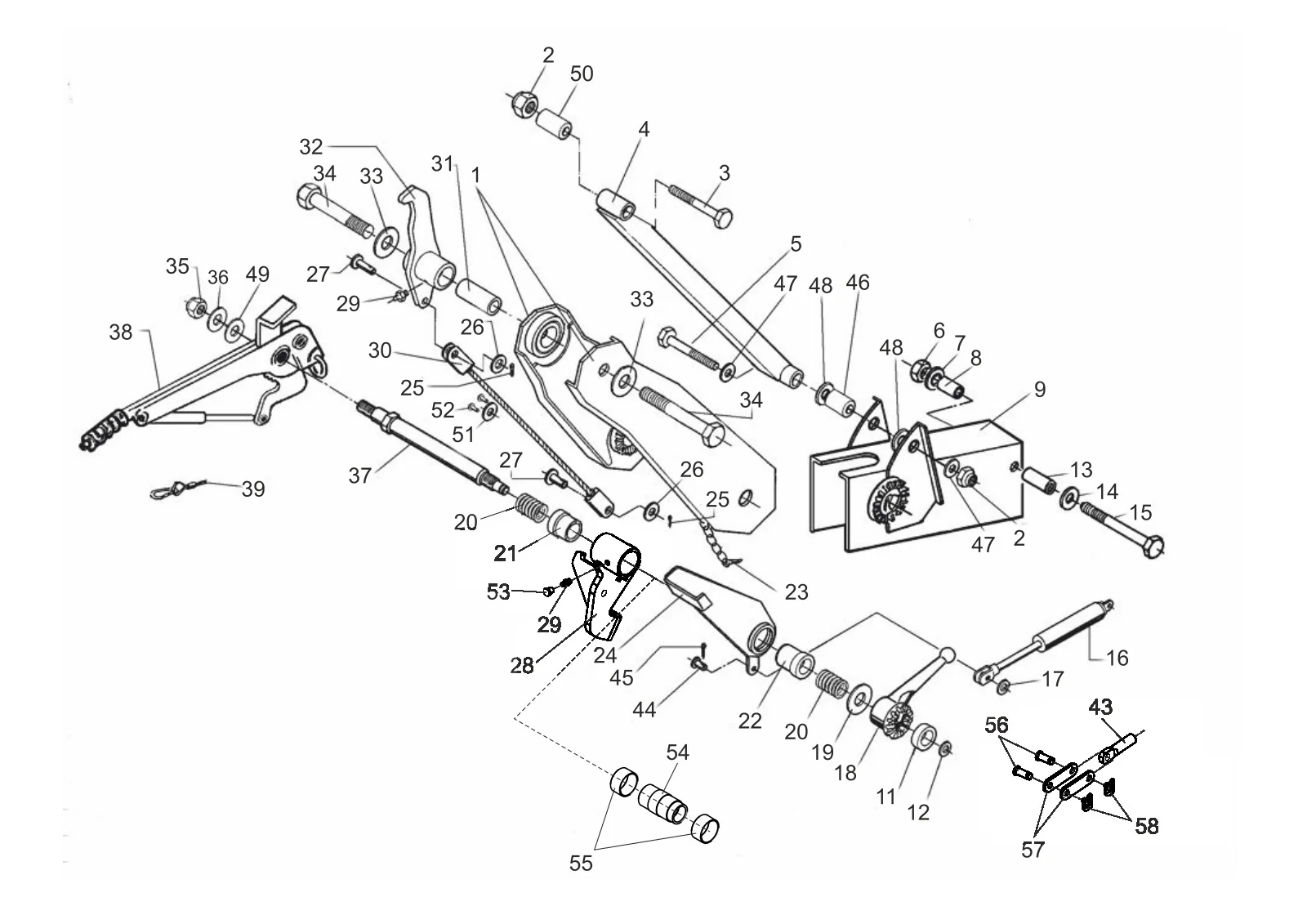

Go to parts listExploded drawing
Technical drawing 811940
AL-KO ETI 811940
Technical details
AL-KO | height adjustable | mechanical brake | 162VB-2
ETI number
811940
Parts
61
Match the position number in the drawing with the parts list. Available products can be viewed directly.
Spare parts
Parts list for ETI 811940
Use the position number from the exploded drawing to find the correct spare part.
61 parts
| Pos. | Article number | Description | |
|---|---|---|---|
| 1 | 1335520 | Spacer side arm 161VB-2 hot dipped 700 mm lenght | Enquire about this part |
| 1 | 1335726 | Spacer side arm 161VB-2 hot dipped 600 mm lenght | Enquire about this part |
| 1 | 1335727 | Spacer side arm 161VB-2 hot dipped 400 mm lenght | Enquire about this part |
| 2 | 706013 | hexnut M16 DIN 985-10 | Enquire about this part |
| 3 | 706321 | Hexagon screw M16x100 DIN 931 10.9 | Enquire about this part |
| 4 | 1335490 | Steering bar machined 161/251VB-2 700 | Enquire about this part |
| 4 | 1335501 | Steering bar machined 161/251VB-2 600 | Enquire about this part |
| 4 | 1335502 | Steering bar machined 161/251VB-2 400 | Enquire about this part |
| 5 | 706322 | Hexagon screw M16x120 DIN 931 10.9 | Enquire about this part |
| 6 | 705383 | hexnut M8 DIN 985-8 | Enquire about this part |
| 7 | 706299 | Washer 8 DIN 1440 | Enquire about this part |
| 8 | 1310628 | Bush Ø12,0x1,8 x57 | Enquire about this part |
| 9 | 1336130 | Drawbar welded 162VB-2 painted | Enquire about this part |
| 11 | 372770 | Bush | Enquire about this part |
| 12 | 702300 | Snap ring A14 DIN 7993-1.4310 | Enquire about this part |
| 13 | 1310627 | Bush Ø12,0x1,8 x16 | Enquire about this part |
| 14 | 706299 | Washer 8 DIN 1440 | Enquire about this part |
| 15 | 705497 | Hexagon screw M8X100 DIN 931 8.8 | Enquire about this part |
| 16 | 366441 | Gas spring GF14-231000-2200 | Enquire about this part |
| 17 | 706514 | Washer S 25x36x2,0 DIN 988 | Enquire about this part |
| 18 | 2024040002 | Clamp handle M20x1,5 | Enquire about this part |
| 19 | 706514 | Washer S 25x36x2,0 DIN 988 | Enquire about this part |
| 20 | 1302290 | Compression spring | Enquire about this part |
| 21 | 1302289 | Plastic bush | Enquire about this part |
| 22 | 365428 | Bearing bush | Enquire about this part |
| 23 | 604103 | Spring cotter pin with chain | Enquire about this part |
| 24 | 374614 | Lever welded | Enquire about this part |
| 25 | 706333 | Split pin 3,2x25 DIN 94 | Enquire about this part |
| 26 | 706452 | Washer 10 DIN 1440 | Enquire about this part |
| 27 | 706446 | Bolt B10 H11x30X26 DIN 1434 | Enquire about this part |
| 28 | 1807727 | Deflection lever mounted 161VB-2 | Enquire about this part |
| 29 | 700204 | Conical grease nipple AS 8x1 DIN 71412 | View 700204 |
| 30 | 374170 | Bowden cable 400 Ø6 | View 374170 |
| 30 | 374187 | Bowden cable 600 Ø6 | Enquire about this part |
| 30 | 1335334 | Bowden cable 700 Ø6 | View 1335334 |
| 31 | 1302470 | Distance roller | Enquire about this part |
| 32 | 1302463 | Deflection lever mounted | View 1302463 |
| 33 | 704436 | Washer 20 DIN 1440 ROH | Enquire about this part |
| 34 | 704643 | Bolt M20x50 at drawing | Enquire about this part |
| 35 | 705526 | hexnut M12 DIN 985-10 | View 705526 |
| 36 | 706300 | Washer 12 DIN 1440 | Enquire about this part |
| 37 | 1658891 | Bearing screw M20x1,5x318 Ø19 | Enquire about this part |
| 38 | 294092 | Hand brake lever incl. brake away cable | Enquire about this part |
| 39 | 209534 | Breakaway cable 1600 mm length | View 209534 |
| 43 | 354285 | Joint head M10 | Enquire about this part |
| 44 | 706297 | Bolt B 8 H11x22X19 DIN 1434 | Enquire about this part |
| 45 | 705488 | Split pin 2x16 DIN 94 | Enquire about this part |
| 46 | 1302390 | Distance bush 79,5 mm long | Enquire about this part |
| 46 | 1366967 | Distance bush 81,5 mm long | Enquire about this part |
| 47 | 706081 | Washer A 17 DIN 125-ST | Enquire about this part |
| 48 | 1302706 | Washer 30,5x38x6 | Enquire about this part |
| 49 | 706292 | Split lock washer B 16 DIN 137 | Enquire about this part |
| 50 | 1302389 | Distance bush | Enquire about this part |
| 51 | 375102 | Lock washer wrench size 27 | Enquire about this part |
| 52 | 702704 | Blind rivet A6,4x12,0 ST/ST DIN 7337 | Enquire about this part |
| 53 | 368469 | Protection cap grease nipple | Enquire about this part |
| 54 | 365428 | Bearing bush | Enquire about this part |
| 55 | 701921 | Sleeve bering bush GLY PG 353920 A | Enquire about this part |
| 56 | 625761 | Bolt | Enquire about this part |
| 57 | 1807631 | Connecting plate | Enquire about this part |
| 58 | 706336 | Lock washer SL 10 SXN 08 | Enquire about this part |
