AL-KO ETI 827070 – Rad Bremse s 1635-6 rask
Sie suchen Ersatzteile für AL-KO ETI 827070? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse s 1635-6 rask.
Zur TeilelisteExplosionszeichnung

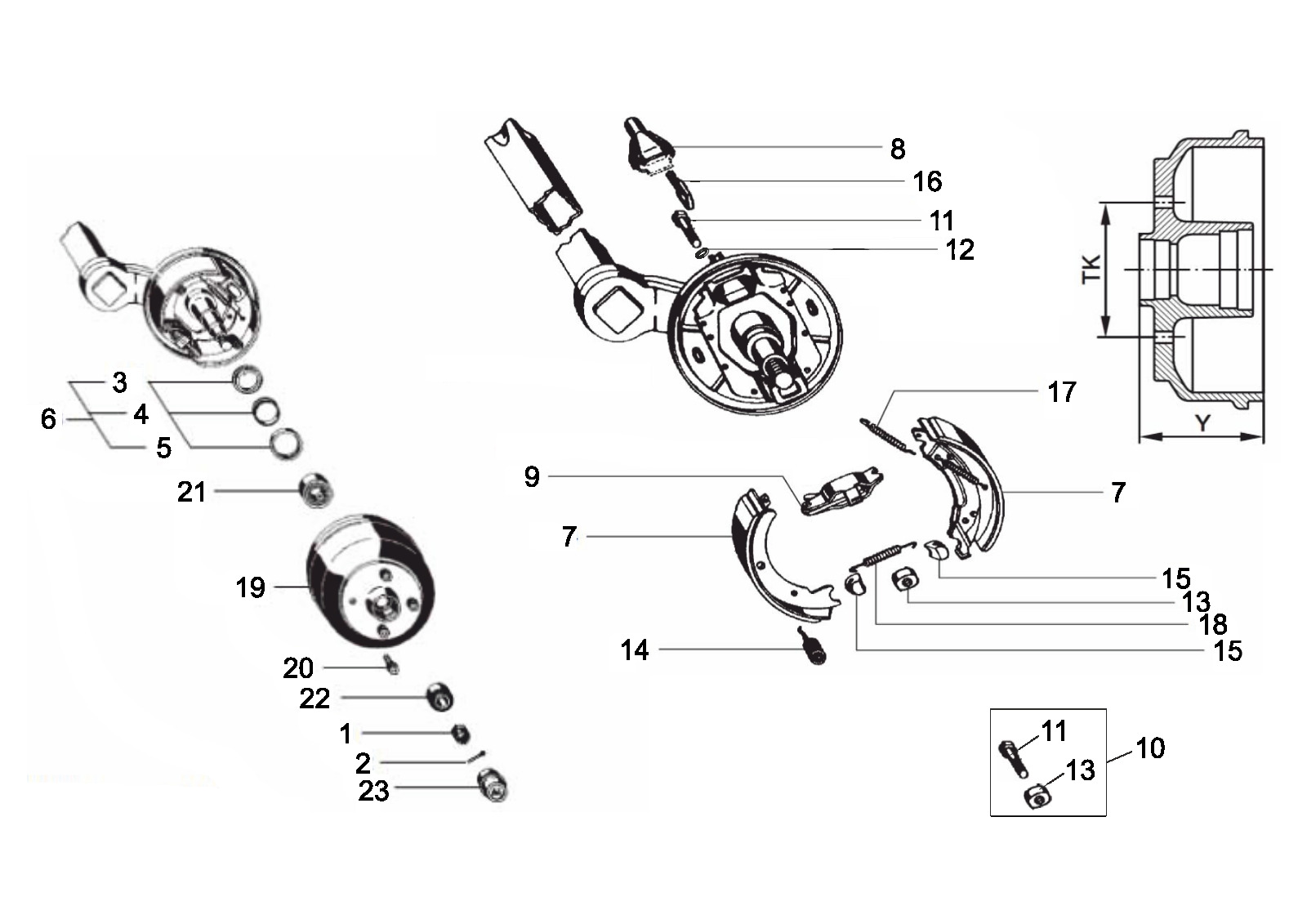

Technische Zeichnung 827070
AL-KO ETI 827070
Technische Daten
BPW | standard | S1635-6 | 450 kg
ETI-Nummer
827070
Teile
25
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827070
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
25 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 706940 | Castle Mutter m20x1,5 DIN 937-17h | Dieses Ersatzteil anfragen |
| 2 | ETK0014 | No longer available | Dieses Ersatzteil anfragen |
| 3 | 4015558 | Dichtung Ring | Dieses Ersatzteil anfragen |
| 4 | 4015550 | Abdichten Ring V-form | Dieses Ersatzteil anfragen |
| 5 | 4015554 | Abdichten Ring bk30s d=63.2_46x5.25 | Dieses Ersatzteil anfragen |
| 6 | ETK0014 | No longer available | Dieses Ersatzteil anfragen |
| 7 | 4008811 | Bremse Bremsbacke Teile Satz inkl.. 4018127 und 4017107 | Dieses Ersatzteil anfragen |
| 8 | 4018328 | Hose guide | Dieses Ersatzteil anfragen |
| 9 | 4018320 | Expanding Schloss | Dieses Ersatzteil anfragen |
| 10 | 4008753 | Schraube addjustment | Dieses Ersatzteil anfragen |
| 11 | 706884 | Sechskant Schraube m10x34 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 12 | 706894 | Scheibe Ø10,5 DIN 125-st 200hv | Dieses Ersatzteil anfragen |
| 13 | 4018306 | Adjustment wedge / adjustment Schraube | Dieses Ersatzteil anfragen |
| 14 | 4018263 | Compression Feder | Dieses Ersatzteil anfragen |
| 15 | 4014804 | Guidage piece | Dieses Ersatzteil anfragen |
| 16 | 4014767 | Spannung Halter | Dieses Ersatzteil anfragen |
| 17 | 4018353 | Spannung Feder on Bremse Bremsbacke | Dieses Ersatzteil anfragen |
| 18 | 4018364 | Spannung Feder on expanding Schloss | Dieses Ersatzteil anfragen |
| 19 | ETK0014 | No longer available | Dieses Ersatzteil anfragen |
| 20 | 4016818 | Rad Schraube sperical M12x1,5xr14 | Dieses Ersatzteil anfragen |
| 20 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 20 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 21 | 702318 | Konisch Rolle Lager DIN 720 - 30206 verpackt | Dieses Ersatzteil anfragen |
| 22 | 700762 | Konisch Rolle Lager DIN 720 - 30205 | Dieses Ersatzteil anfragen |
| 23 | 2083990002 | Abdichten Kappe Ø48 al-ko | Ansehen 2083990002 |
