AL-KO technische Zeichnung · ETI 827052
AL-KO ETI 827052 – Auflauf hitch zkv 35.1 b
Sie suchen Ersatzteile für AL-KO ETI 827052? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf hitch zkv 35.1 b.
Zur TeilelisteExplosionszeichnung

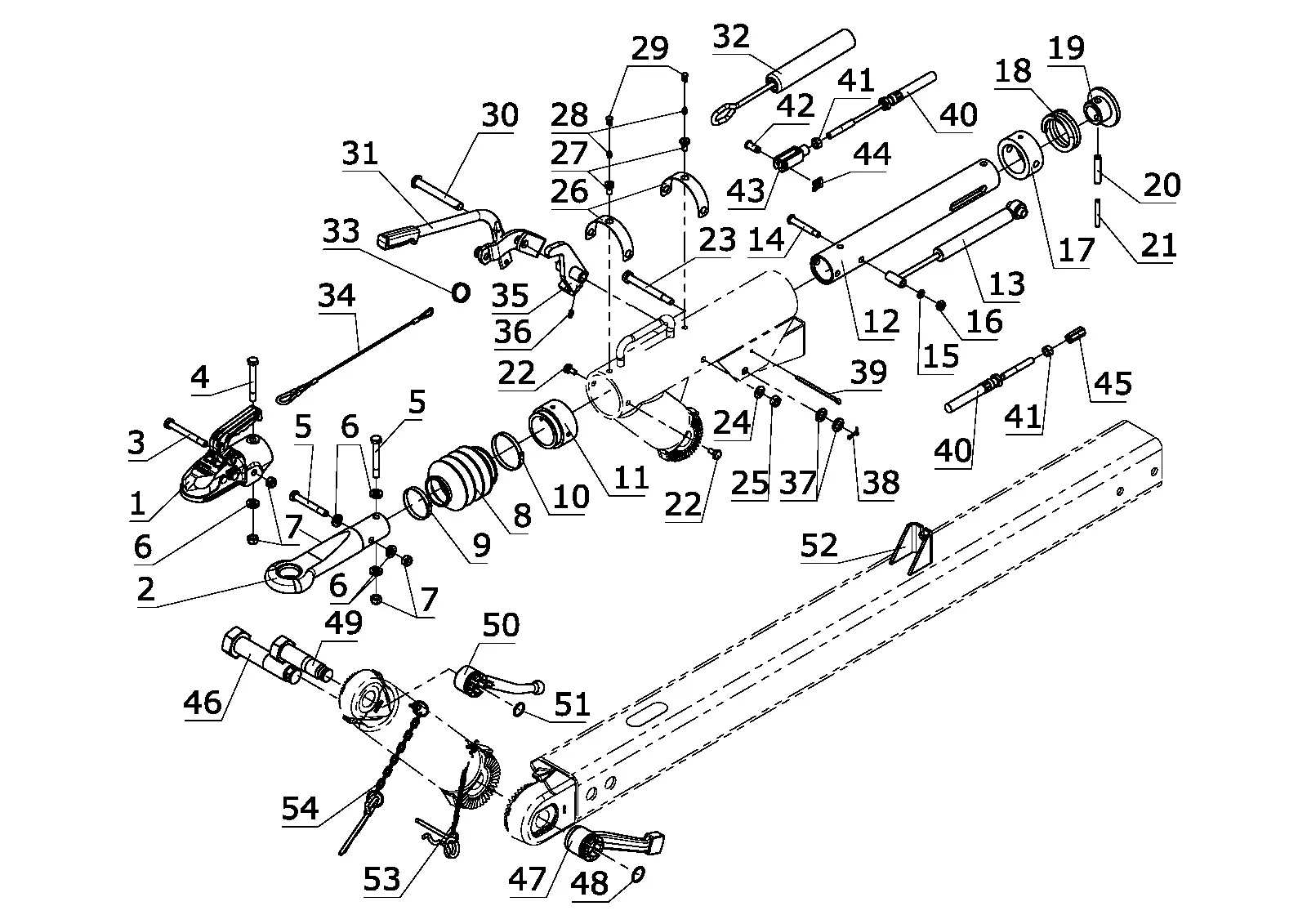

Technische Zeichnung 827052
AL-KO ETI 827052
Technische Daten
BPW | Height-adjustable tooth head | mechanical brake | ZKV 35 / ZKV 35.1 | dead center lever
ETI-Nummer
827052
Teile
54
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827052
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
54 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1860806 | Kupplung Kopf ww 350-rd-k1212 | Dieses Ersatzteil anfragen |
| 2 | 4003401 | Deichsel Öse DIN 40,0-02; schwarz lackiert | Dieses Ersatzteil anfragen |
| 3 | 4018593 | Hex Schraube m12x105 10.9 | Dieses Ersatzteil anfragen |
| 4 | 4018592 | Hex Schraube m12x90 10.9 | Dieses Ersatzteil anfragen |
| 5 | 4018591 | Hex Schraube m12x90 10.9 | Dieses Ersatzteil anfragen |
| 6 | 4016941 | Scheibe Ø25/13 t=3 | Dieses Ersatzteil anfragen |
| 7 | 705521 | Sechskantmutter M12 DIN 980-V-10 ZP | Dieses Ersatzteil anfragen |
| 8 | 185065817 | Bellows Außendurchmesser-hu9/10-rubber | Ansehen 185065817 |
| 9 | 4018325 | Exhaust Klemme sgl50-70 | Dieses Ersatzteil anfragen |
| 10 | 4018324 | Exhaust Klemme sgl70-90 | Dieses Ersatzteil anfragen |
| 11 | 4003057 | Lager | Dieses Ersatzteil anfragen |
| 12 | 4016886 | Drwa Rohr | Dieses Ersatzteil anfragen |
| 13 | 4014878 | Stoß Stoßdämpfer ak 3510a | Ansehen 4014878 |
| 14 | 4016011 | Thread Schraube | Dieses Ersatzteil anfragen |
| 15 | 4018468 | Scheibe | Dieses Ersatzteil anfragen |
| 16 | 4018432 | Self Verriegelung Mutter M10 | Dieses Ersatzteil anfragen |
| 17 | 4003059 | Lager | Dieses Ersatzteil anfragen |
| 18 | 4015576 | Compression Feder | Dieses Ersatzteil anfragen |
| 19 | 4018050 | Adjusting Ring | Dieses Ersatzteil anfragen |
| 20 | 706983 | Spannen Stift Ø13,0x65-st ISO 8752 | Dieses Ersatzteil anfragen |
| 21 | 706979 | Spannen Stift Ø8x65-st ISO 8752 | Dieses Ersatzteil anfragen |
| 22 | 706379 | Schraube | Dieses Ersatzteil anfragen |
| 23 | 4016015 | Thread Schraube | Dieses Ersatzteil anfragen |
| 24 | 4018467 | Scheibe Ø13 DIN 6340-st | Dieses Ersatzteil anfragen |
| 25 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 26 | 4015950 | Shaped sheet | Dieses Ersatzteil anfragen |
| 27 | 4003297 | Schraube m10x18 | Dieses Ersatzteil anfragen |
| 28 | 707003 | Grease nippel as 6 DIN 71412 | Dieses Ersatzteil anfragen |
| 29 | 4018322 | Protective Kappe | Dieses Ersatzteil anfragen |
| 30 | 4003683 | Schraube r2277 | Dieses Ersatzteil anfragen |
| 31 | 4003362 | Hand Bremse Hebel 85° Ø16,2 mit Schraube | Dieses Ersatzteil anfragen |
| 32 | 4018070 | Feder accumulator kompl.. | Dieses Ersatzteil anfragen |
| 33 | 4016905 | Tear-off Ring wire-Ø4, Ø35mm, fmin=3500n | Dieses Ersatzteil anfragen |
| 34 | 4018001 | Breakaway Kabel 1200 lang mit Schnapp Haken | Dieses Ersatzteil anfragen |
| 35 | 4006860 | Hebel 100_35 | Dieses Ersatzteil anfragen |
| 36 | 4018570 | Grease nipple as8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 37 | 706953 | Scheibe 17 DIN 1441 | Dieses Ersatzteil anfragen |
| 38 | 700193 | Geteilt Stift 4x25 DIN 94 | Dieses Ersatzteil anfragen |
| 39 | 706988 | Geteilt Stift Ø6,3x112 DIN 94 | Dieses Ersatzteil anfragen |
| 40 | 4017246 | Bremse Kabel M12 1230_1530 | Dieses Ersatzteil anfragen |
| 41 | 705379 | Sechskantmutter M12 DIN 934-8 | Dieses Ersatzteil anfragen |
| 42 | 4014961 | Schraube a12x29x24 sxn07 | Dieses Ersatzteil anfragen |
| 43 | 706909 | Fork Kopf 12x48 DIN 71752 | Dieses Ersatzteil anfragen |
| 44 | 706262 | Schloss Scheibe sl 12 sxn 08 | Dieses Ersatzteil anfragen |
| 45 | 4018582 | Lang Mutter M12-M12 40 lang | Dieses Ersatzteil anfragen |
| 46 | 4017005 | Schraube m36x1,5 mit drilling | Dieses Ersatzteil anfragen |
| 47 | 4009825 | Klemme Griff m36x1,5 | Dieses Ersatzteil anfragen |
| 48 | 4017026 | Securing clip | Dieses Ersatzteil anfragen |
| 49 | 4017004 | Schraube | Dieses Ersatzteil anfragen |
| 50 | 4003208 | Spannen Mutter m32x1,5 | Dieses Ersatzteil anfragen |
| 51 | 4017025 | Sicherheit clip Ø24 | Dieses Ersatzteil anfragen |
| 52 | 4016070 | Halter | Dieses Ersatzteil anfragen |
| 53 | 4018025 | Sicherheit clip mit chain | Dieses Ersatzteil anfragen |
| 54 | 604104 | Feder cotter Stift mit chain | Dieses Ersatzteil anfragen |
| Oder per E-Mail an contact@masta.nl | |||
