AL-KO technische Zeichnung · ETI 827039
AL-KO ETI 827039 – Rad Bremse s2504-7 rask / s2504-7 sk mit konisch Rolle bearings
Sie suchen Ersatzteile für AL-KO ETI 827039? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse s2504-7 rask / s2504-7 sk mit konisch Rolle bearings.
Zur TeilelisteExplosionszeichnung

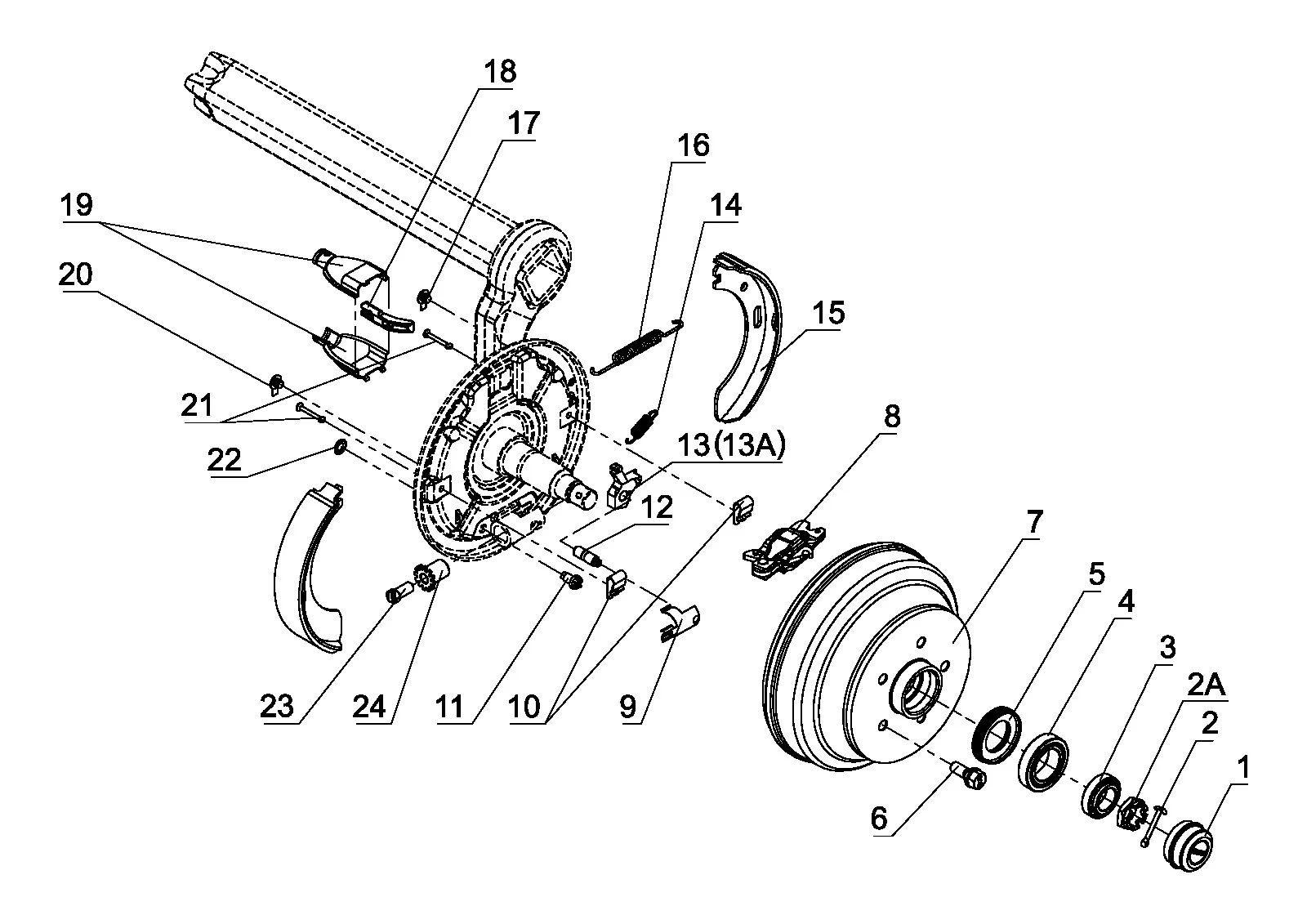

Technische Zeichnung 827039
AL-KO ETI 827039
Technische Daten
BPW | standard | S2504-7 | 900 kg
ETI-Nummer
827039
Teile
28
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827039
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
28 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 4016154 | Kappe Ø53 | Dieses Ersatzteil anfragen |
| 2 | 700196 | Geteilt Stift 5x40 DIN 94 | Dieses Ersatzteil anfragen |
| 2A | 706941 | Castle Mutter m24x1,5 DIN 937-17h | Ansehen 706941 |
| 3 | 4014972 | Konisch Rolle Lager DIN 720 - 32028x | Ansehen 4014972 |
| 4 | 702125 | Konisch Rolle Lager DIN 720 - 32008-x | Dieses Ersatzteil anfragen |
| 5 | 4018519 | Gasket 39.8-67.8x8 68408 k1b | Dieses Ersatzteil anfragen |
| 6 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 6 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 7 | 4016483 | Trommel Nabe 2504-766_112_5_m12 12in | Dieses Ersatzteil anfragen |
| 8 | 4018034 | Expanding Schloss s2304-7,s2504-7, straight Seil exit | Dieses Ersatzteil anfragen |
| 9 | 4017028 | Fuse Halter | Dieses Ersatzteil anfragen |
| 10 | 4017029 | Spannung Feder s2035-7, 2304-7, 2504-7, 3006-7 | Dieses Ersatzteil anfragen |
| 11 | 4016493 | Adjusting Schraube sw8 | Dieses Ersatzteil anfragen |
| 12 | 4015428 | Galvanised Schraube | Dieses Ersatzteil anfragen |
| 13 | 4015126 | Formed component links/rechts s2005-7 sk / s2504-7 sk | Dieses Ersatzteil anfragen |
| 13A | 4003036 | Formed component rechts s1704-7 to s2504-7 | Dieses Ersatzteil anfragen |
| 13A | 4003037 | Formed component links s1704-7 to s2504-7 | Dieses Ersatzteil anfragen |
| 14 | 4017083 | Spannung Feder | Dieses Ersatzteil anfragen |
| 15 | 4018193 | Bremse Bremsbacke Teile Satz s 2504-7 rask | Dieses Ersatzteil anfragen |
| 16 | 4017089 | Spannung Feder | Dieses Ersatzteil anfragen |
| 17 | 4018346 | Plugtpg schwarz Ø 9,5 | Dieses Ersatzteil anfragen |
| 18 | 4017078 | Spannen yoke zn8disp | Dieses Ersatzteil anfragen |
| 19 | 4016999 | Galvanised hose guide | Dieses Ersatzteil anfragen |
| 20 | 4018346 | Plugtpg schwarz Ø 9,5 | Dieses Ersatzteil anfragen |
| 21 | 4015117 | Spannen Stift Ø9,4x40 | Dieses Ersatzteil anfragen |
| 22 | 4018316 | Schloss Scheibe 10 | Dieses Ersatzteil anfragen |
| 23 | 4017012 | Adjusting Schraube m12x25 8.8 | Dieses Ersatzteil anfragen |
| 24 | 4016291 | Adjusting Mutter M12 für s2035 to s2504-7 | Dieses Ersatzteil anfragen |
