AL-KO technische Zeichnung · ETI 827007
AL-KO ETI 827007 – Auflauf Gerät ZAF 1,0-3
Sie suchen Ersatzteile für AL-KO ETI 827007? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät ZAF 1,0-3.
Zur TeilelisteExplosionszeichnung

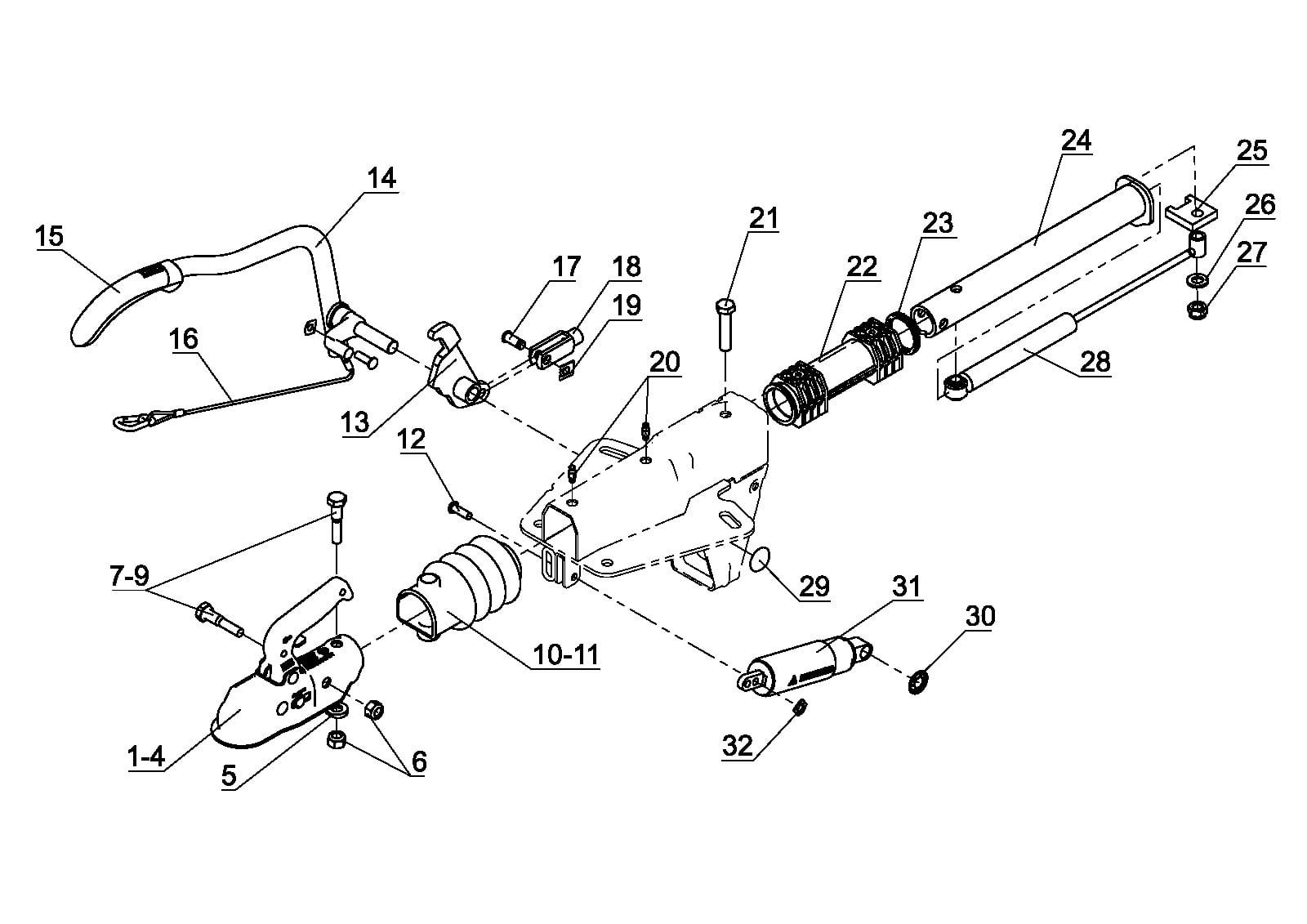

Technische Zeichnung 827007
AL-KO ETI 827007
Technische Daten
BPW | flange | ZAF 1,0-3 | dead center lever
ETI-Nummer
827007
Teile
34
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827007
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
34 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1860759 | Kupplung Kopf ww 13-n | Dieses Ersatzteil anfragen |
| 1 | ETK0176 | Installation Teile pos.5,6,7,10 | Dieses Ersatzteil anfragen |
| 3 | ETK0014 | No longer available | Dieses Ersatzteil anfragen |
| 3 | ETK0177 | Installation Teile pos.5,6,7,8,9,11 | Dieses Ersatzteil anfragen |
| 4 | 1860812 | Kupplung Kopf ww 200-b3-h | Dieses Ersatzteil anfragen |
| 4 | ETK0178 | Installation Teile pos.5,6,8,9,10 | Dieses Ersatzteil anfragen |
| 5 | 4016940 | Scheibe d=25_13 f.r22,5 t=3 | Dieses Ersatzteil anfragen |
| 6 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 7 | 705418 | Sechskant Schraube m12x70 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 8 | 705427 | Sechskant Schraube m12x75 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 9 | 705442 | Sechskant Schraube m12x85 DIN 931 8.8 | Ansehen 705442 |
| 10 | 4015595 | Bellows blue | Dieses Ersatzteil anfragen |
| 11 | 4014800 | Bellows | Dieses Ersatzteil anfragen |
| 12 | 4018531 | Round Kopf rivet | Dieses Ersatzteil anfragen |
| 13 | 4006879 | Ablenkung Hebel | Dieses Ersatzteil anfragen |
| 14 | 4017540 | Hand Bremse Hebel Komplett | Dieses Ersatzteil anfragen |
| 15 | 4018293 | Griff | Dieses Ersatzteil anfragen |
| 16 | 4018021 | Breakaway Kabel | Dieses Ersatzteil anfragen |
| 17 | 4014960 | Schraube | Dieses Ersatzteil anfragen |
| 18 | 706908 | Fork Kopf 10x40 DIN 71752 bei Zeichnung | Dieses Ersatzteil anfragen |
| 19 | 4018315 | Schloss Scheibe sl 10 sxn 08 | Dieses Ersatzteil anfragen |
| 20 | 4018577 | Conical grease nipple | Dieses Ersatzteil anfragen |
| 21 | 705430 | Sechskant Schraube m12x55 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 22 | 4015174 | Lager für ZAF 1.0-3 | Dieses Ersatzteil anfragen |
| 23 | 4016936 | Ring | Dieses Ersatzteil anfragen |
| 24 | 4018102 | Deichsel ZAF 1.0-3 | Dieses Ersatzteil anfragen |
| 25 | 4016760 | Platte | Dieses Ersatzteil anfragen |
| 26 | 706895 | Scheibe Ø13 DIN 125-st 200hv | Dieses Ersatzteil anfragen |
| 27 | 705386 | Sechskantmutter M12 DIN 985-8 | Dieses Ersatzteil anfragen |
| 28 | 4014936 | Stoß Stoßdämpfer ZAF 1,0-3 | Dieses Ersatzteil anfragen |
| 29 | 4018472 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 30 | 4014855 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 31 | 4018081 | Feder accumulator | Dieses Ersatzteil anfragen |
| 32 | 706972 | Retaining clip | Dieses Ersatzteil anfragen |
