AL-KO technische Zeichnung · ETI 827006
AL-KO ETI 827006 – Auflauf Gerät zaaq 2,0-3
Sie suchen Ersatzteile für AL-KO ETI 827006? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät zaaq 2,0-3.
Zur TeilelisteExplosionszeichnung

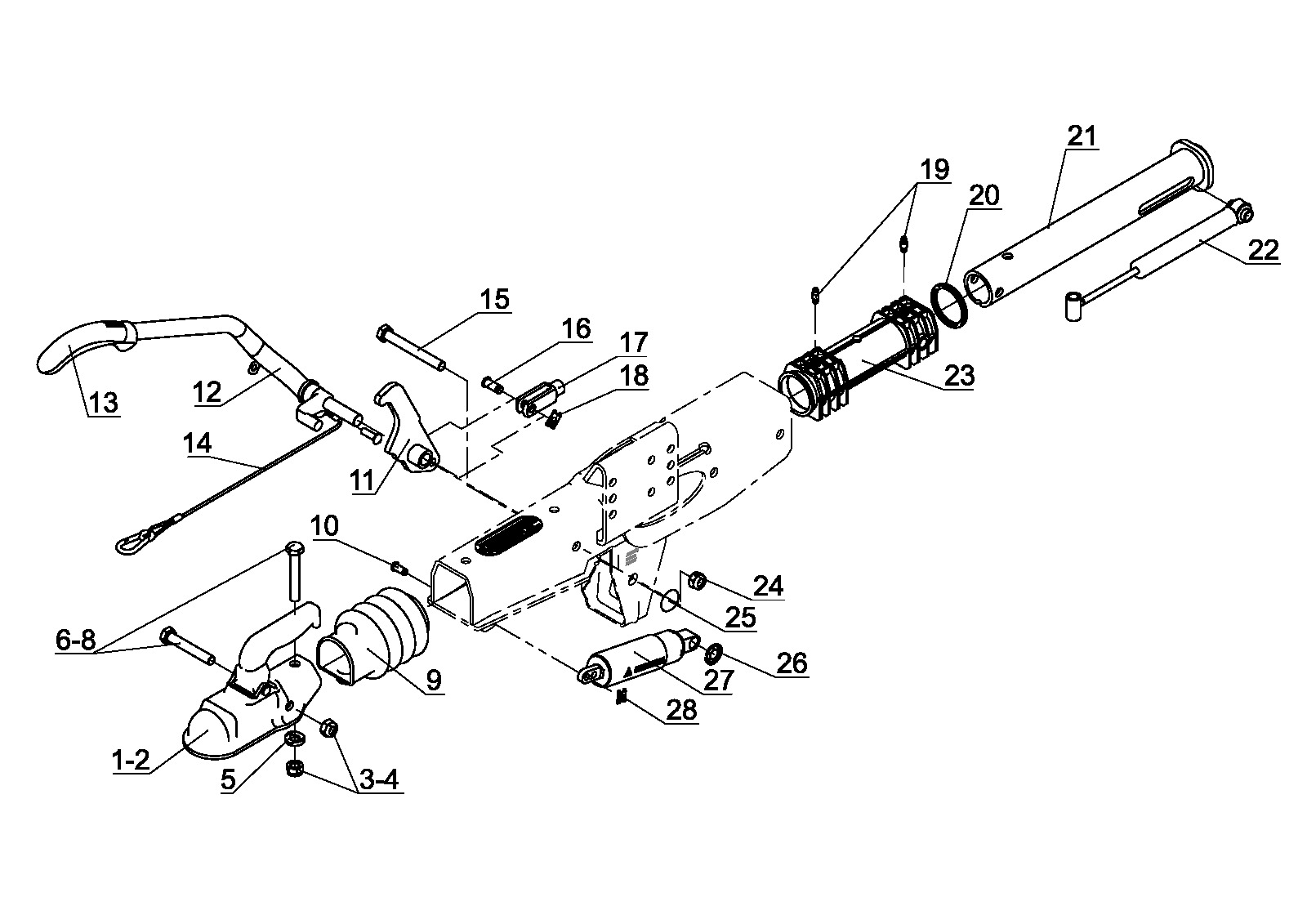

Technische Zeichnung 827006
AL-KO ETI 827006
Technische Daten
BPW | Attachable | ZAAQ 2,0-3 | dead center lever
ETI-Nummer
827006
Teile
29
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827006
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
29 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1861585 | Kupplung Kopf ww 220-rb | Dieses Ersatzteil anfragen |
| 1 | ETK0139 | Installation Teile pos.3,5,6,9 | Dieses Ersatzteil anfragen |
| 2 | 1860798 | Kupplung Kopf ww 30-d3-1212 | Dieses Ersatzteil anfragen |
| 2 | ETK0175 | Installation Teile pos.3,5,7,8,9 | Dieses Ersatzteil anfragen |
| 3 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 5 | 4016942 | Scheibe Ø25_13 f.r25,0 t=4 | Dieses Ersatzteil anfragen |
| 6 | 705427 | Sechskant Schraube m12x75 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 7 | 706358 | Sechskant Schraube m12x80 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 8 | 706866 | Sechskant Schraube m12x85 DIN 933 10.9 | Dieses Ersatzteil anfragen |
| 9 | 4015594 | Bellows blue Ø-exterior=95x150 ZAF-2 | Dieses Ersatzteil anfragen |
| 10 | 4018531 | Round Kopf rivet | Dieses Ersatzteil anfragen |
| 11 | 4019275 | Ablenkung Hebel | Dieses Ersatzteil anfragen |
| 12 | 4017547 | Hand Bremse Hebel Komplett | Dieses Ersatzteil anfragen |
| 13 | 4018293 | Griff | Dieses Ersatzteil anfragen |
| 14 | 4018021 | Breakaway Kabel | Dieses Ersatzteil anfragen |
| 15 | 706325 | Sechskant Schraube m12x100 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 16 | 4014960 | Schraube | Dieses Ersatzteil anfragen |
| 17 | 706908 | Fork Kopf 10x40 DIN 71752 bei Zeichnung | Dieses Ersatzteil anfragen |
| 18 | 4018315 | Schloss Scheibe sl 10 sxn 08 | Dieses Ersatzteil anfragen |
| 19 | 4018577 | Conical grease nipple | Dieses Ersatzteil anfragen |
| 20 | 4016937 | Damping Ring Ø60,82_50,16 t=5,33 | Dieses Ersatzteil anfragen |
| 21 | 4018118 | Bremse Stab | Dieses Ersatzteil anfragen |
| 22 | 4014934 | Stoß Stoßdämpfer ZAF 2,0-2 | Dieses Ersatzteil anfragen |
| 23 | 4015170 | Lager für ZAF 1.5-2_2.0-2 | Dieses Ersatzteil anfragen |
| 24 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 25 | 4018472 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 26 | 4014855 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 27 | 4018077 | Feder accumulator ZAF 2,0-2, ZAF 2,0-3 | Dieses Ersatzteil anfragen |
| 28 | 706972 | Retaining clip | Dieses Ersatzteil anfragen |
