AL-KO technische Zeichnung · ETI 827005
AL-KO ETI 827005 – Auflauf Gerät zaaq 1,6-3
Sie suchen Ersatzteile für AL-KO ETI 827005? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät zaaq 1,6-3.
Zur TeilelisteExplosionszeichnung

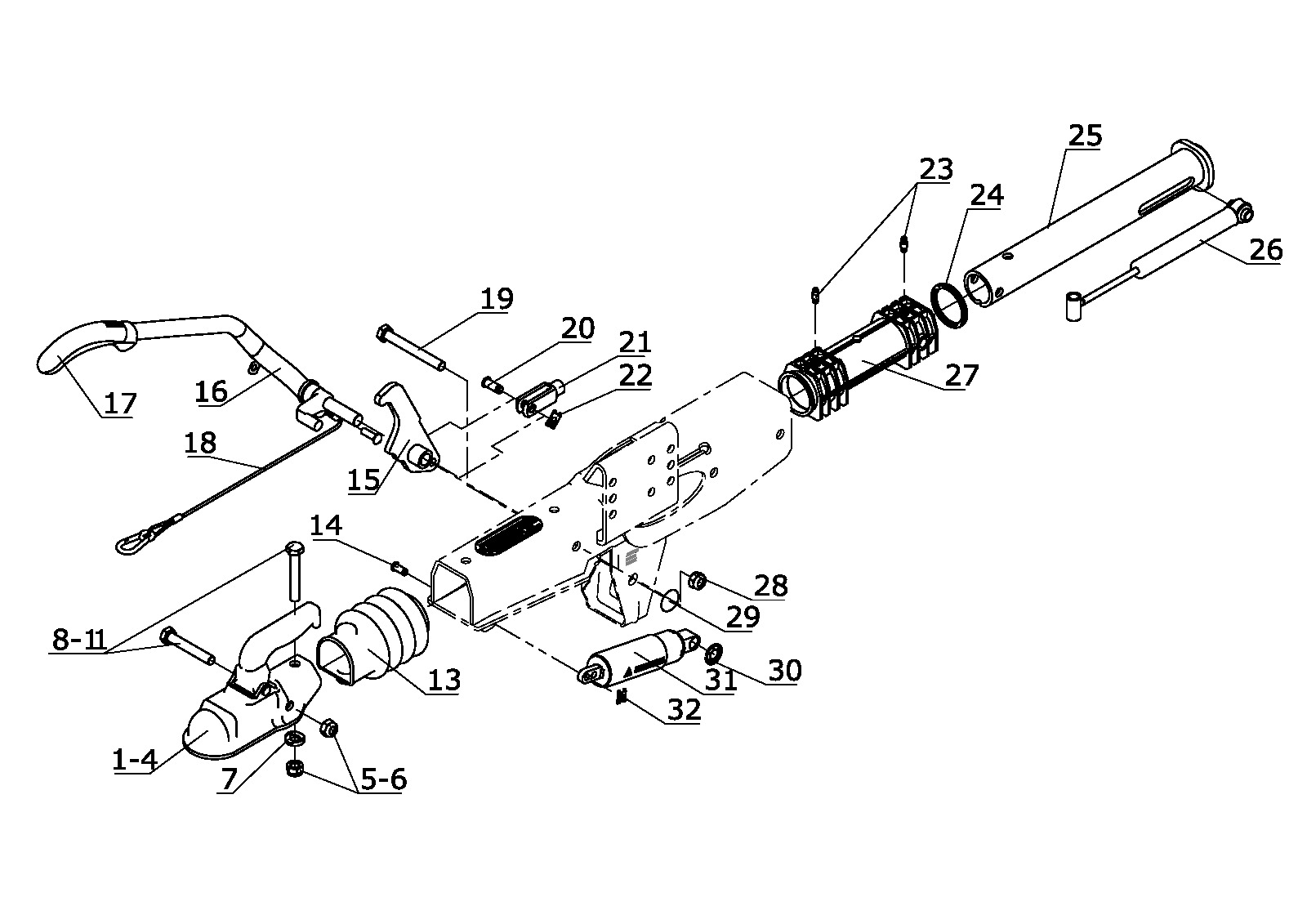

Technische Zeichnung 827005
AL-KO ETI 827005
Technische Daten
BPW | Attachable | ZAAQ 1,6-3 | dead center lever
ETI-Nummer
827005
Teile
35
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 827005
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
35 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1861585 | Kupplung Kopf ww 220-rb | Dieses Ersatzteil anfragen |
| 1 | ETK0172 | Installation Teile pos.5,7,8,13 | Dieses Ersatzteil anfragen |
| 2 | 1860760 | Kupplung Kopf ww 150-rb | Dieses Ersatzteil anfragen |
| 2 | 1861585 | Kupplung Kopf ww 220-rb | Dieses Ersatzteil anfragen |
| 2 | ETK0135 | Installation Teile pos.6,7,9,13 | Dieses Ersatzteil anfragen |
| 3 | ETK0014 | No longer available | Dieses Ersatzteil anfragen |
| 3 | ETK0173 | Installation Teile pos.6,7,10,11,13 | Dieses Ersatzteil anfragen |
| 4 | 4003418 | Deichsel Öse DIN 40 | Dieses Ersatzteil anfragen |
| 4 | ETK0174 | Installation Teile pos.6,10,13 | Dieses Ersatzteil anfragen |
| 5 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 6 | 705521 | Sechskantmutter M12 DIN 980-V-10 ZP | Dieses Ersatzteil anfragen |
| 7 | 4016942 | Scheibe Ø25_13 f.r25,0 t=4 | Dieses Ersatzteil anfragen |
| 8 | 705427 | Sechskant Schraube m12x75 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 10 | 706358 | Sechskant Schraube m12x80 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 11 | 706866 | Sechskant Schraube m12x85 DIN 933 10.9 | Dieses Ersatzteil anfragen |
| 13 | 4015594 | Bellows blue Ø-exterior=95x150 ZAF-2 | Dieses Ersatzteil anfragen |
| 14 | 4018531 | Round Kopf rivet | Dieses Ersatzteil anfragen |
| 15 | 4019275 | Ablenkung Hebel | Dieses Ersatzteil anfragen |
| 16 | 4017547 | Hand Bremse Hebel Komplett | Dieses Ersatzteil anfragen |
| 17 | 4018293 | Griff | Dieses Ersatzteil anfragen |
| 18 | 4018021 | Breakaway Kabel | Dieses Ersatzteil anfragen |
| 19 | 706325 | Sechskant Schraube m12x100 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 20 | 4014960 | Schraube | Dieses Ersatzteil anfragen |
| 21 | 706908 | Fork Kopf 10x40 DIN 71752 bei Zeichnung | Dieses Ersatzteil anfragen |
| 22 | 4018315 | Schloss Scheibe sl 10 sxn 08 | Dieses Ersatzteil anfragen |
| 23 | 4018577 | Conical grease nipple | Dieses Ersatzteil anfragen |
| 24 | 4016937 | Damping Ring Ø60,82_50,16 t=5,33 | Dieses Ersatzteil anfragen |
| 25 | 4018117 | Bremse Stab | Dieses Ersatzteil anfragen |
| 26 | 4014932 | Stoß Stoßdämpfer ZAF 1,5-2 | Dieses Ersatzteil anfragen |
| 27 | 4015170 | Lager für ZAF 1.5-2_2.0-2 | Dieses Ersatzteil anfragen |
| 28 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 29 | 4018472 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 30 | 4014855 | Schloss Scheibe | Dieses Ersatzteil anfragen |
| 31 | 4018078 | Feder accumulator | Dieses Ersatzteil anfragen |
| 32 | 706972 | Retaining clip | Dieses Ersatzteil anfragen |
| Oder per E-Mail an info@masta.nl | |||
