AL-KO ETI 812024 – Rad Bremse Typ f306 2500kg
Sie suchen Ersatzteile für AL-KO ETI 812024? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse Typ f306 2500kg.
Zur TeilelisteExplosionszeichnung

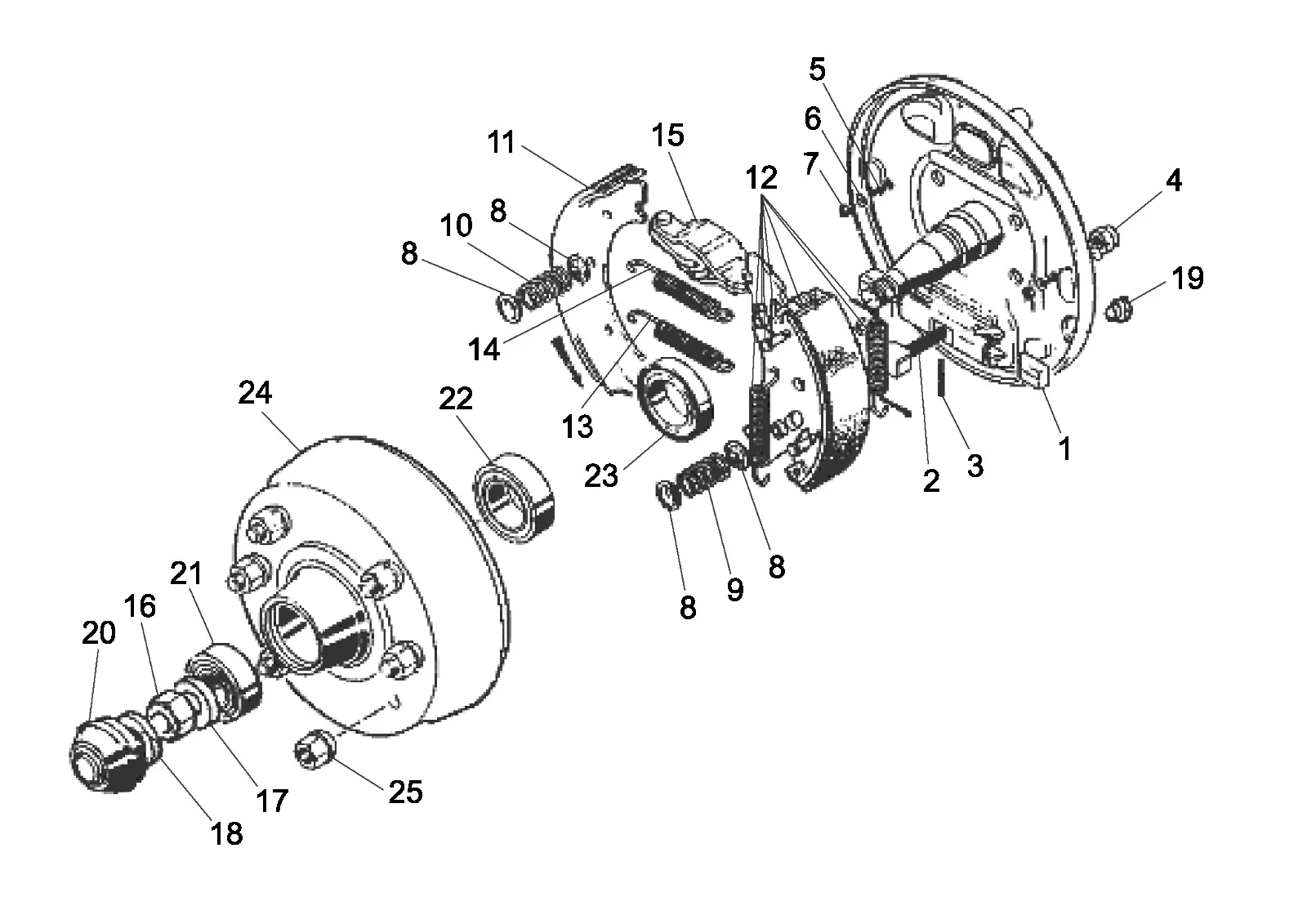

Technische Zeichnung 812024
AL-KO ETI 812024
Technische Daten
AL-KO | standard | F306 | 1250 kg
ETI-Nummer
812024
Teile
31
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 812024
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
31 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | L14411030 | Adjustment wedge | Dieses Ersatzteil anfragen |
| 2 | L2051530 | Adjusting Schraube M10 | Dieses Ersatzteil anfragen |
| 3 | L13591209 | Geteilt Stift 2x18 DIN 94 | Dieses Ersatzteil anfragen |
| 4 | 705519 | Sechskantmutter M10 DIN 985-10 | Ansehen 705519 |
| 5 | L13382203 | Stud Schraube m4x70 | Dieses Ersatzteil anfragen |
| 6 | 704811 | Scheibe Ø4,3 nfe 25513type m | Dieses Ersatzteil anfragen |
| 7 | 706423 | Sechskantmutter m4 DIN 985-8 | Dieses Ersatzteil anfragen |
| 8 | L2025330 | Centring Platte für compression Feder | Dieses Ersatzteil anfragen |
| 9 | L2046640 | Compression Feder f306 | Dieses Ersatzteil anfragen |
| 10 | L2051550 | Compression Feder f306 | Dieses Ersatzteil anfragen |
| 11 | 563269 | Bremse Bremsbacke für links und rechts Rad Bremse | Dieses Ersatzteil anfragen |
| 12 | 563267 | Bremse Bremsbacke only für links Rad Bremse | Dieses Ersatzteil anfragen |
| 12 | 563268 | Bremse Bremsbacke only für rechts Rad Bremse | Dieses Ersatzteil anfragen |
| 13 | L2048040 | Spannung Feder | Dieses Ersatzteil anfragen |
| 14 | 381413 | Spannung Feder | Dieses Ersatzteil anfragen |
| 15 | L2047260 | Expanding joint Schloss f306 | Dieses Ersatzteil anfragen |
| 16 | L13511101 | Grooved Mutter m35x1,5 (km / skf) | Dieses Ersatzteil anfragen |
| 17 | L13111102 | Sicherheit Platte (mb7 / skf) | Dieses Ersatzteil anfragen |
| 18 | L2025380 | Sicherheit Platte bei Zeichnung | Dieses Ersatzteil anfragen |
| 19 | 373245 | Plug ral6002 | Ansehen 373245 |
| 20 | L14622009 | Abdichten Kappe Ø72 | Dieses Ersatzteil anfragen |
| 21 | L13301105 | Konisch Rolle Lager DIN 720 - 30207 | Dieses Ersatzteil anfragen |
| 22 | 701548 | Konisch Rolle Lager DIN 720 - 30208 | Dieses Ersatzteil anfragen |
| 23 | 704793 | Rotary Welle lip Dichtung as 50x80x10 DIN 3760-nb | Dieses Ersatzteil anfragen |
| 24 | 367550 | Bremse Trommel kompl.. 205x6 / mit Rad Schrauben m18x1,5 | Dieses Ersatzteil anfragen |
| 24 | 367910 | Bremse Trommel kompl.. 140x5 / mit Rad Schrauben m16x1,5 | Dieses Ersatzteil anfragen |
| 24 | 382312 | Bremse Trommel kompl.. 140x5 / mit Rad Schrauben m14x1,5 | Dieses Ersatzteil anfragen |
| 24 | 634836 | Bremse Trommel kompl.. 139,7x5 / mit Rad Schrauben m14x1,5 | Dieses Ersatzteil anfragen |
| 25 | 630570 | Rad Mutter m18x1,5 bei Zeichnung | Dieses Ersatzteil anfragen |
| 25 | L14631002 | Kugel seat Mutter m16x1,5 | Dieses Ersatzteil anfragen |
| 25 | L2046860 | Rad Mutter m14x1,5 bei Zeichnung | Dieses Ersatzteil anfragen |
