AL-KO technische Zeichnung · ETI 812017
AL-KO ETI 812017 – Nabe Rad Last 500 to 650kg
Sie suchen Ersatzteile für AL-KO ETI 812017? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Nabe Rad Last 500 to 650kg.
Zur TeilelisteExplosionszeichnung

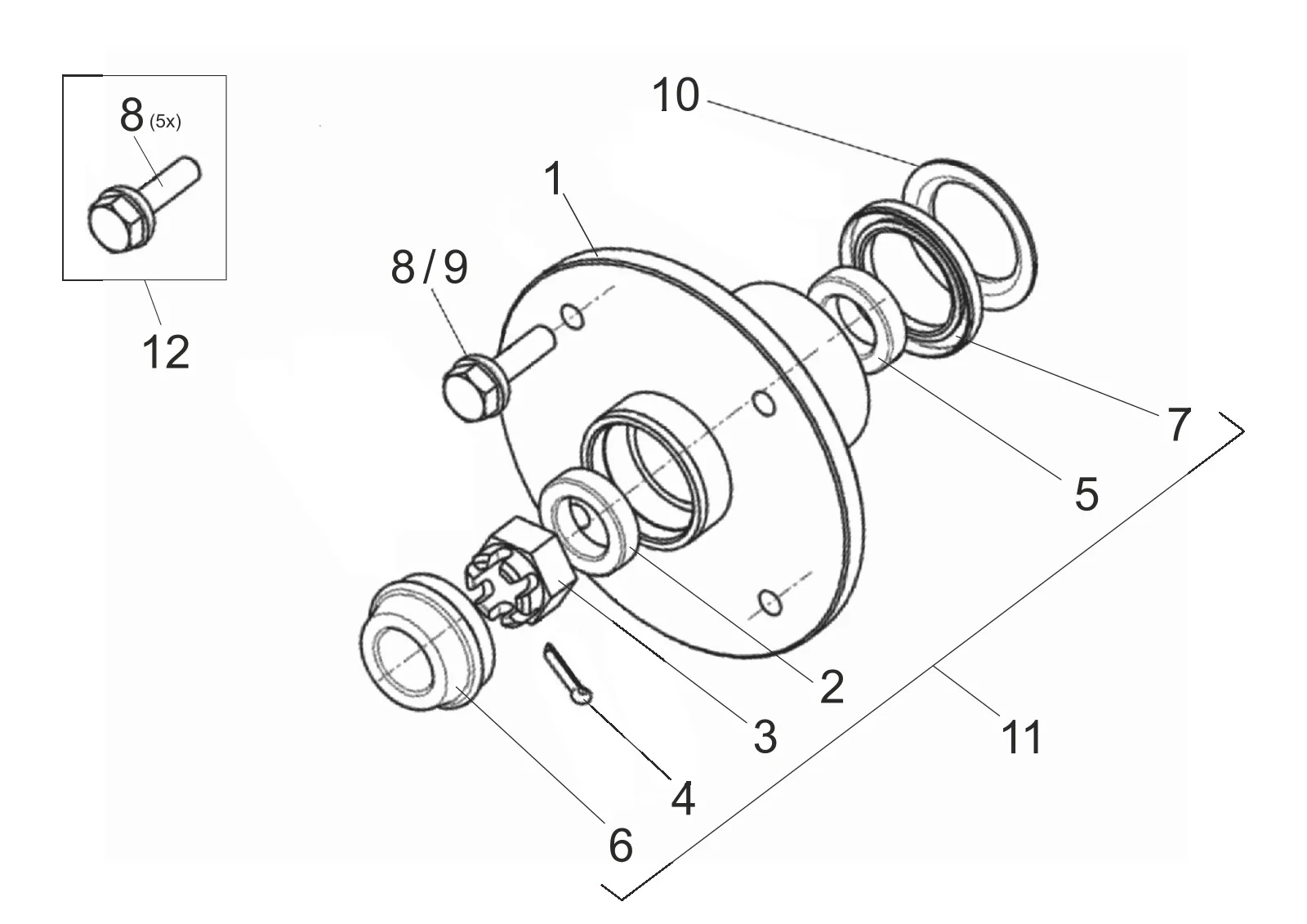

Technische Zeichnung 812017
AL-KO ETI 812017
Technische Daten
AL-KO | standard | 500-650 kg
ETI-Nummer
812017
Teile
13
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 812017
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
13 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 374524 | Nabe kompl.. mit Lager 100x4-M12x1,5 | Dieses Ersatzteil anfragen |
| 1 | 374525 | Nabe kompl.. mit Lager 112x5-M12x1,5 | Dieses Ersatzteil anfragen |
| 2 | 700764 | Konisch Rolle Lager lm 11949/910 | Dieses Ersatzteil anfragen |
| 3 | 700117 | Castle Mutter m18x1.5 DIN 937 | Dieses Ersatzteil anfragen |
| 4 | 700194 | Geteilt Stift 4x32 DIN 94 | Dieses Ersatzteil anfragen |
| 5 | 700771 | Konisch Rolle Lager lm 67048/010 | Dieses Ersatzteil anfragen |
| 6 | 2083990002 | Abdichten Kappe Ø48 al-ko | Ansehen 2083990002 |
| 7 | 700272 | Rotary Welle lip Dichtung as 42x62x7 DIN 3760-nb | Ansehen 700272 |
| 8 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 9 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 10 | 2388750003 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 11 | 275944 | Ersatz Teile für Rad Bremse 2035, 2050 und 2051 | Dieses Ersatzteil anfragen |
| 12 | 277811 | Teile Satz Rad Schraube sperical M12x1,5 x25 (5 pieces) | Dieses Ersatzteil anfragen |
