AL-KO ETI 811973 – Rad Bremse Kompakt 1637 M22
Sie suchen Ersatzteile für AL-KO ETI 811973? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse Kompakt 1637 M22.
Zur TeilelisteExplosionszeichnung

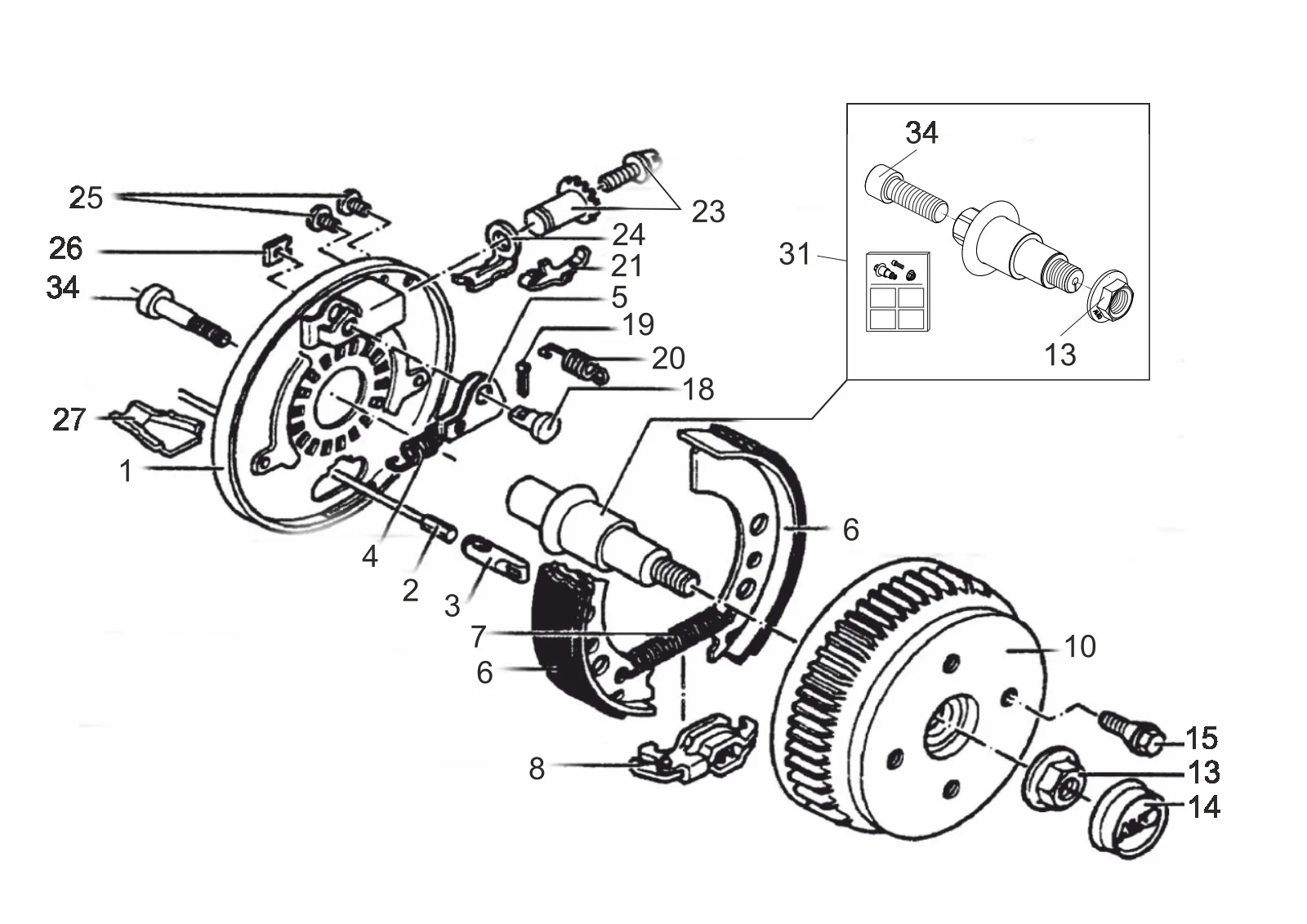

Technische Zeichnung 811973
AL-KO ETI 811973
Technische Daten
AL-KO | Compact | 1637 | 500 kg
ETI-Nummer
811973
Teile
44
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811973
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
44 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 571950 | Bremsen Platte geschweißt links | Ansehen 571950 |
| 1 | 571951 | Bremsen Platte geschweißt rechts | Ansehen 571951 |
| 2 | 247281 | Bowdenzug Kabel Profi lang Lebensdauer 350/546 | Dieses Ersatzteil anfragen |
| 2 | 247282 | Bowdenzug Kabel Profi lang Lebensdauer 530/726 | Ansehen 247282 |
| 2 | 247283 | Bowdenzug Kabel Profi lang Lebensdauer 770/966 | Ansehen 247283 |
| 2 | 247284 | Bowdenzug Kabel Profi lang Lebensdauer 890/1086 | Ansehen 247284 |
| 2 | 247285 | Bowdenzug Kabel Profi lang Lebensdauer 1020/1216 | Ansehen 247285 |
| 2 | 247286 | Bowdenzug Kabel Profi lang Lebensdauer 1130/1326 | Ansehen 247286 |
| 2 | 247287 | Bowdenzug Kabel Profi lang Lebensdauer 1320/1516 | Ansehen 247287 |
| 2 | 247288 | Bowdenzug Kabel Profi lang Lebensdauer 1430/1626 | Ansehen 247288 |
| 2 | 247289 | Bowdenzug Kabel Profi lang Lebensdauer 1620/1816 | Ansehen 247289 |
| 2 | 247290 | Bowdenzug Kabel Profi lang Lebensdauer 1790/1986 | Ansehen 247290 |
| 3 | 604262 | Connection Öse Rad Bremse 1637/2051/2361 | Ansehen 604262 |
| 4 | 372805 | Spannung Feder rechts | Ansehen 372805 |
| 4 | 2188870001 | Spannung Feder links | Ansehen 2188870001 |
| 5 | 384308 | Auto reserve Hebel kompl.. links | Dieses Ersatzteil anfragen |
| 5 | 384309 | Auto reserve Hebel kompl.. rechts | Dieses Ersatzteil anfragen |
| 6 | 1213888 | Satz Bremse Bremsbacke für one Achse 1635/1636/1637 | Dieses Ersatzteil anfragen |
| 7 | 2182150003 | Spannung Feder | Ansehen 2182150003 |
| 8 | 570666 | Expanding joint Schloss compl. | Dieses Ersatzteil anfragen |
| 10 | 646332 | Bremse Trommel kompl.. 101,6x4 | Dieses Ersatzteil anfragen |
| 10 | 1361700 | Bremse Trommel kompl.. 98x4-M12x1,5 | Dieses Ersatzteil anfragen |
| 10 | 1362576 | Bremse Trommel kompl.. 114,3x5-M12x1,5 | Dieses Ersatzteil anfragen |
| 10 | 1932114 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 98x4 - M12x1,5 | Ansehen 1932114 |
| 10 | 1370516 | Bremse Trommel kompl.. 130x4 | Dieses Ersatzteil anfragen |
| 10 | 1932115 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 100x4 - M12x1,5 | Ansehen 1932115 |
| 10 | 1370886 | Bremse Trommel kompl.. 115x4 | Dieses Ersatzteil anfragen |
| 10 | 1932116 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932116 |
| 13 | 581200 | Flange Mutter m24x1.5 | Ansehen 581200 |
| 14 | 581197 | Abdichten Kappe Ø57 | Ansehen 581197 |
| 15 | 372138 | Rad Schraube sperical M12x1,5 x25 | Dieses Ersatzteil anfragen |
| 15 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 15 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 18 | 368651 | Lager Schraube | Dieses Ersatzteil anfragen |
| 19 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 20 | 2088800003 | Compression Feder | Dieses Ersatzteil anfragen |
| 21 | 581879 | Compound Feder | Dieses Ersatzteil anfragen |
| 23 | 21873708 | Regulation Einheit Rad Bremse | Ansehen 21873708 |
| 24 | 581878 | Bow pressure | Dieses Ersatzteil anfragen |
| 25 | 373245 | Plug ral6002 | Ansehen 373245 |
| 26 | 2382610002 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 27 | 371387 | Bremse Kabel shell 1637-2361 | Ansehen 371387 |
| 31 | 1732678 | Ersatz Teile Satz stub Achse ungebremst Lager Ø30 M22 | Dieses Ersatzteil anfragen |
| 34 | 706900 | Zylinder Schraube m22x60 DIN 912 bei Zeichnung | Dieses Ersatzteil anfragen |
