AL-KO technische Zeichnung · ETI 811927
AL-KO ETI 811927 – Auflauf Gerät 251s dead Mitte Hebel 2200kg ak270
Sie suchen Ersatzteile für AL-KO ETI 811927? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät 251s dead Mitte Hebel 2200kg ak270.
Zur TeilelisteExplosionszeichnung

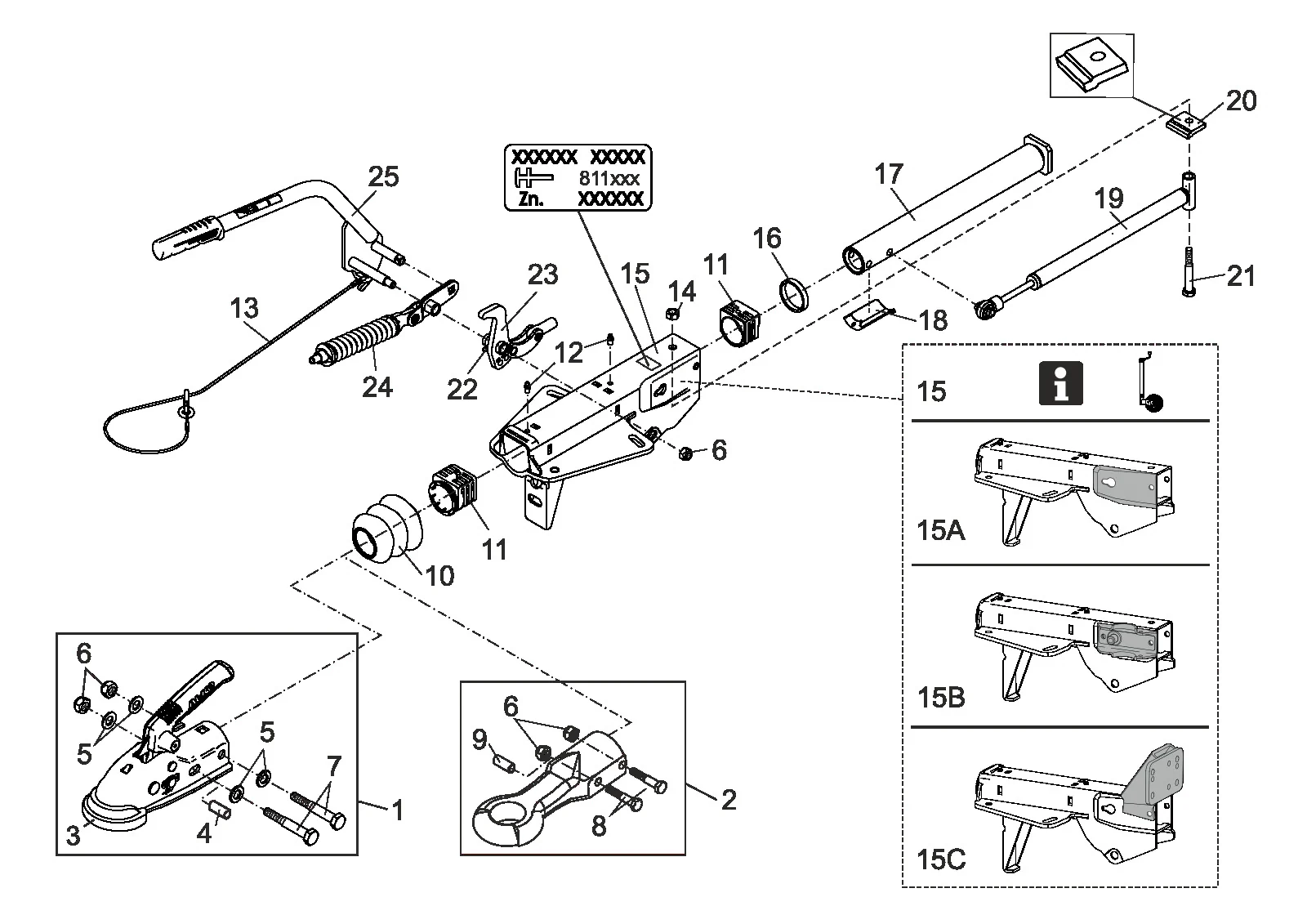

Technische Zeichnung 811927
AL-KO ETI 811927
Technische Daten
AL-KO | V-design | 251S | spring load memory | ball coupling
ETI-Nummer
811927
Teile
36
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811927
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
36 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1730084 | Kupplung Kopf ak 270 mit Montage Teile + Sicherheit-Satz | Ansehen 1730084 |
| 2 | 1213350 | Deichsel Öse Ø40 mit Befestigung Schrauben Version f | Dieses Ersatzteil anfragen |
| 2 | 1224106 | Deichsel Öse england Ø30 mit Befestigung Schrauben Version a | Dieses Ersatzteil anfragen |
| 2 | 1224107 | Deichsel Öse england e40/a (Ø40/Ø50) mit Befestigung Schrauben Version a | Dieses Ersatzteil anfragen |
| 2 | 1224108 | Deichsel Öse italy Ø45 mit Befestigung Schrauben Version f | Dieses Ersatzteil anfragen |
| 2 | 1224109 | Deichsel Öse england e50/a (Ø50,8/Ø50) mit Befestigung Schrauben Version a | Dieses Ersatzteil anfragen |
| 2 | 1224110 | Deichsel Öse france Ø68 mit Befestigung Schrauben Version e | Dieses Ersatzteil anfragen |
| 2 | 1224111 | Deichsel Öse nato Ø76 mit Befestigung Schrauben Version e | Ansehen 1224111 |
| 3 | 693394 | Soft-dock schwarz | Ansehen 693394 |
| 4 | 647924 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 5 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 6 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 7 | 705422 | Sechskant Schraube m12x80 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 8 | 706080 | Sechskant Schraube m12x90 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 9 | 647923 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 10 | 695202 | Bellows | Dieses Ersatzteil anfragen |
| 11 | 1731969 | Ersatz Teile Satz Auflauf Gerät bushing | Dieses Ersatzteil anfragen |
| 12 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 13 | 368605 | Breakaway Kabel mit hooks 950 mm Länge für common commercial trailers | Ansehen 368605 |
| 14 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 15 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 15A | ETK0056 | Housing without Klemme | Dieses Ersatzteil anfragen |
| 15B | ETK0059 | Housing mit clamps lower Teil | Dieses Ersatzteil anfragen |
| 15C | ETK0061 | Housing mit raised Stütze Rad flange | Dieses Ersatzteil anfragen |
| 16 | 371372 | Damping rubber | Ansehen 371372 |
| 17 | 695406 | Zug Rohr geschweißt 251s | Dieses Ersatzteil anfragen |
| 18 | 695259 | Halter | Dieses Ersatzteil anfragen |
| 19 | 695631 | Stoß Stoßdämpfer 251s-2200kg | Dieses Ersatzteil anfragen |
| 20 | 581699 | Stop Platte | Ansehen 581699 |
| 21 | 705442 | Sechskant Schraube m12x85 DIN 931 8.8 | Ansehen 705442 |
| 22 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 23 | 695423 | Ablenkung Hebel montiert IH=90:27 | Dieses Ersatzteil anfragen |
| 23 | 695505 | Ablenkung Hebel montiert IH=90:30 | Dieses Ersatzteil anfragen |
| 23 | 695506 | Ablenkung Hebel montiert IH=90:33,5 | Dieses Ersatzteil anfragen |
| 24 | 696852 | Ersatz Teile Satz: Hebel kompl.. mit Feder package für Typ 251s und 251g | Dieses Ersatzteil anfragen |
| 25 | 695412 | Hand Bremse Hebel inkl.. Bremse away Kabel | Dieses Ersatzteil anfragen |
