AL-KO technische Zeichnung · ETI 811907
AL-KO ETI 811907 – Auflauf Gerät Euro-2 200v aks3004 Bremse away Kabel
Sie suchen Ersatzteile für AL-KO ETI 811907? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät Euro-2 200v aks3004 Bremse away Kabel.
Zur TeilelisteExplosionszeichnung

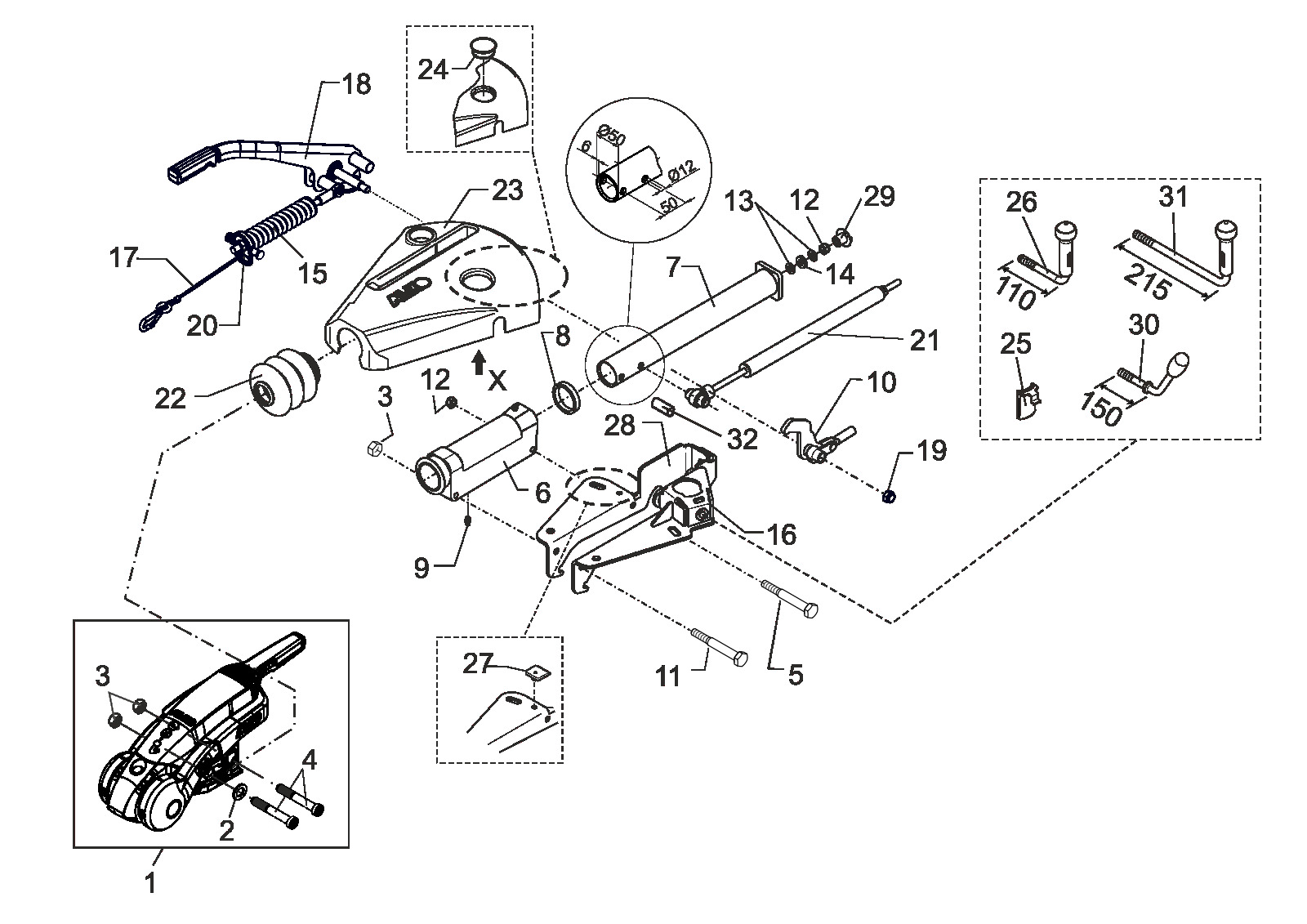

Technische Zeichnung 811907
AL-KO ETI 811907
Technische Daten
AL-KO | EURO-design | 200V | dead center lever | AKS
ETI-Nummer
811907
Teile
34
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811907
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
34 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1225158 | Stabiliser aks3004 mit montageteile | Ansehen 1225158 |
| 2 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 3 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 4 | 692034 | Schraube m12x78 bei Zeichnung | Ansehen 692034 |
| 5 | 706700 | Sechskant Schraube m10x85 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 6 | 1351210 | Lager cartridge M10-M12 montiert | Ansehen 1351210 |
| 7 | 643096 | Zug Rohr geschweißt | Ansehen 643096 |
| 8 | 371372 | Damping rubber | Ansehen 371372 |
| 9 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 700204 |
| 10 | 1352202 | Deflectionlever kompl.. IH=90:27 | Ansehen 1352202 |
| 10 | 1352203 | Ablenkung Hebel kompl.. IH=90:30 | Dieses Ersatzteil anfragen |
| 10 | 1352204 | Ablenkung Hebel kompl.. IH=90:23 | Dieses Ersatzteil anfragen |
| 11 | 705442 | Sechskant Schraube m12x85 DIN 931 8.8 | Ansehen 705442 |
| 12 | 705519 | Sechskantmutter M10 DIN 985-10 | Ansehen 705519 |
| 13 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 14 | 643098 | Hard rubber Scheibe | Ansehen 643098 |
| 15 | 648750 | Zylinder kompl.. montiert Auflauf Gerät 200v | Ansehen 648750 |
| 16 | 1351209 | Halter links geschweißt od130/150/200v | Ansehen 1351209 |
| 17 | 1356034 | Breakaway Kabel 920 mm Länge carabiner Ring | Dieses Ersatzteil anfragen |
| 18 | 1352070 | Hand Bremse Hebel inkl.. Bremse away Kabel 150/200v | Dieses Ersatzteil anfragen |
| 19 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 20 | 705379 | Sechskantmutter M12 DIN 934-8 | Dieses Ersatzteil anfragen |
| 21 | 690388 | Stoß Stoßdämpfer 200v mit Buchse 37,5 | Dieses Ersatzteil anfragen |
| 22 | 607133 | Bellows Sicherheit-verpackt | Ansehen 607133 |
| 23 | ETK0019 | Abdeckung | Dieses Ersatzteil anfragen |
| 24 | 1312564 | Dichtung plug | Dieses Ersatzteil anfragen |
| 25 | 690182 | Pressure pad | Ansehen 690182 |
| 26 | 646423 | Klemme Griff kompl.. M12 | Ansehen 646423 |
| 27 | 690003 | Ende stop rubber | Ansehen 690003 |
| 28 | 1540140 | Halter rechts od200v | Ansehen 1540140 |
| 29 | 690393 | Wing Mutter plastic M10 | Ansehen 690393 |
| 30 | 610561 | Jockey Rad Klemme Griff - lang | Ansehen 610561 |
| 31 | 1362330 | Klemme Griff kompl.. | Ansehen 1362330 |
| 32 | 647923 | Abstand Buchse | Dieses Ersatzteil anfragen |
