AL-KO technische Zeichnung · ETI 811897
AL-KO ETI 811897 – Auflauf Gerät V 161s aks3004
Sie suchen Ersatzteile für AL-KO ETI 811897? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 161s aks3004.
Zur TeilelisteExplosionszeichnung

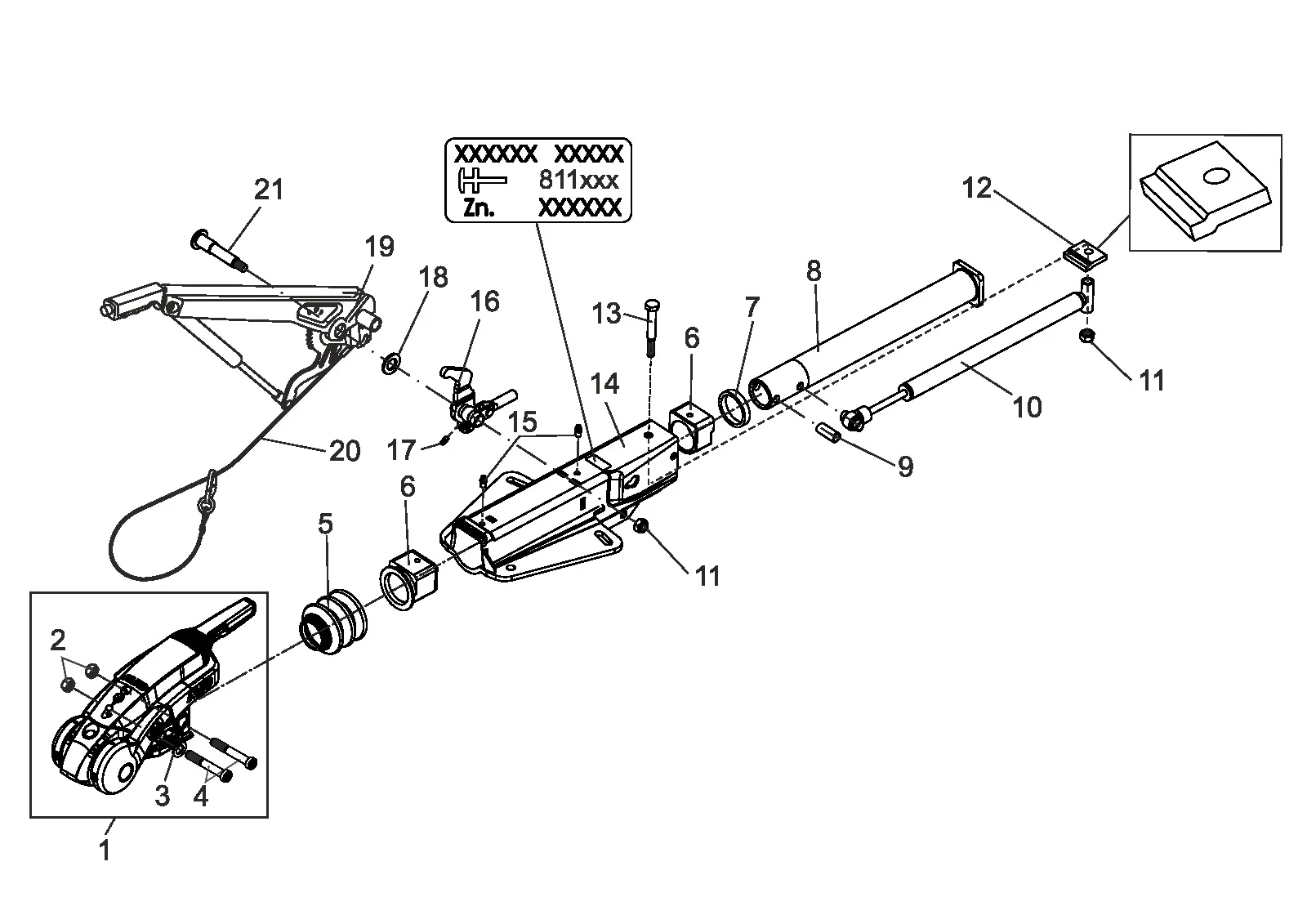

Technische Zeichnung 811897
AL-KO ETI 811897
Technische Daten
AL-KO | V-design | 161S | with gas spring lever | AKS
ETI-Nummer
811897
Teile
21
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811897
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
21 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1225158 | Aks3004 verpackt ga3000 | Ansehen 1225158 |
| 2 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 3 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 4 | 692034 | Schraube m12x78 bei Zeichnung | Ansehen 692034 |
| 5 | 607133 | Bellows Sicherheit-verpackt | Ansehen 607133 |
| 6 | 1210131 | Ersatz Teil Satz bushing Auflauf | Ansehen 1210131 |
| 7 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 571873 | Zug Rohr geschweißt 161s | Ansehen 571873 |
| 9 | 647925 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 10 | 370556 | Stoß Stoßdämpfer 161s | Ansehen 370556 |
| 11 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 12 | 581699 | Stop Platte | Ansehen 581699 |
| 13 | 705434 | Sechskant Schraube m12x90 DIN 931 8.8 | Ansehen 705434 |
| 14 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 15 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 16 | 1352177 | Ablenkung Hebel kompl.. IH=90:27 straight | Dieses Ersatzteil anfragen |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 18 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 19 | 220102 | Hand Bremse Hebel inkl.. Bremse away Kabel | Dieses Ersatzteil anfragen |
| 20 | 209385 | Breakaway Kabel 980 mm Länge sweden | Dieses Ersatzteil anfragen |
| 21 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
