AL-KO technische Zeichnung · ETI 811894
AL-KO ETI 811894 – Rad Bremse 2361 aaa Bremse shield für welding
Sie suchen Ersatzteile für AL-KO ETI 811894? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse 2361 aaa Bremse shield für welding.
Zur TeilelisteExplosionszeichnung

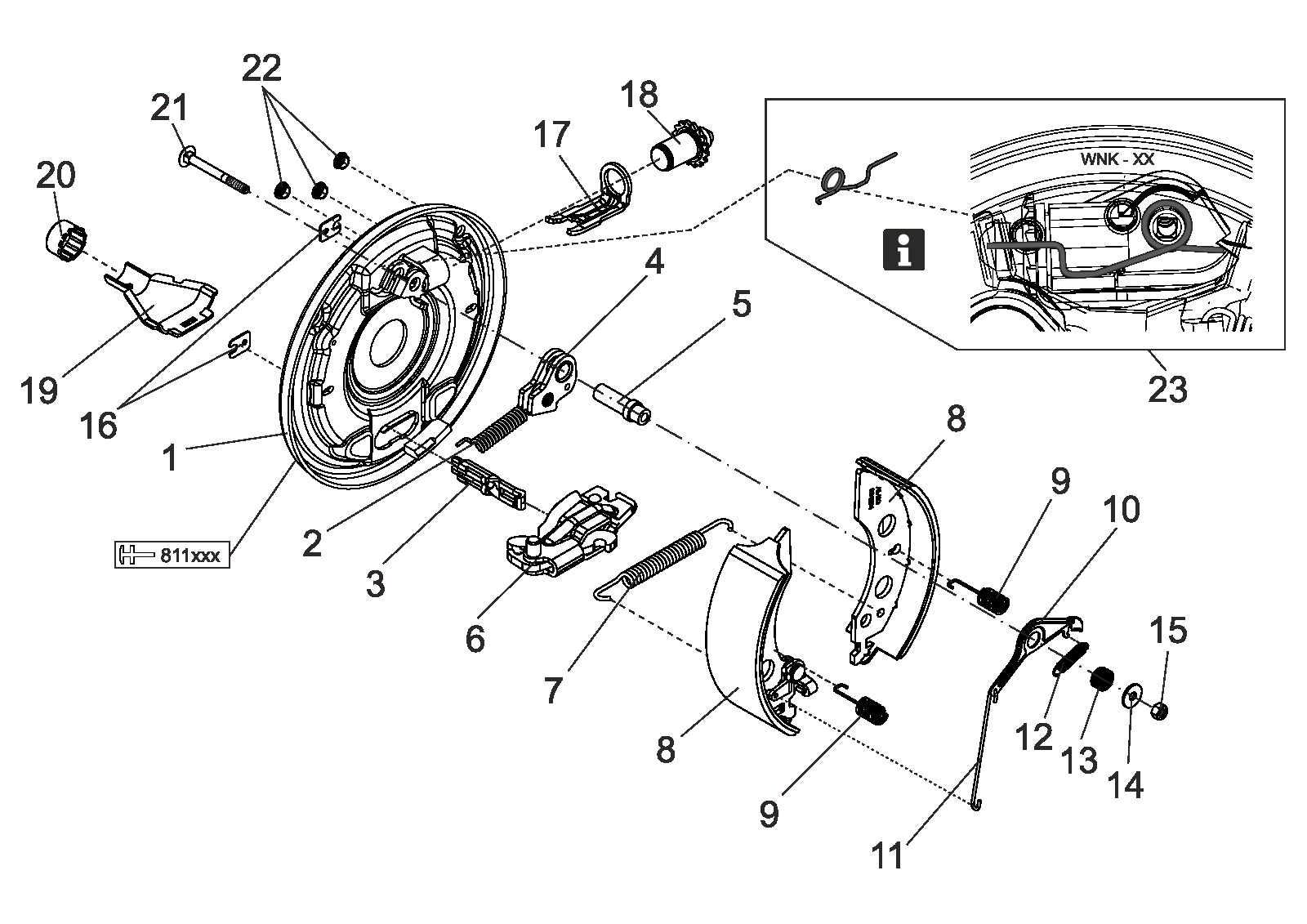

Technische Zeichnung 811894
AL-KO ETI 811894
Technische Daten
AL-KO | standard | 2361 | 900 kg
ETI-Nummer
811894
Teile
31
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811894
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
31 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1652579 | Bremsen Platte geschweißt links 2361 aaa | Dieses Ersatzteil anfragen |
| 1 | 1652580 | Bremsen Platte geschweißt rechts 2361 aaa | Dieses Ersatzteil anfragen |
| 1 | 1655966 | Bremsen Platte geschweißt links 2361 aaa | Dieses Ersatzteil anfragen |
| 1 | 1655967 | Bremsen Platte geschweißt rechts 2231 aaa | Dieses Ersatzteil anfragen |
| 2 | 2187370003 | Spannung Feder | Ansehen 2187370003 |
| 3 | 604262 | Connection Öse Rad Bremse 1637/2051/2361 | Ansehen 604262 |
| 4 | 571386 | Auto reserve Hebel kompl.. links | Dieses Ersatzteil anfragen |
| 4 | 571387 | Auto reserve Hebel kompl.. rechts | Dieses Ersatzteil anfragen |
| 5 | 1650429 | Lager Schraube 2051/2361 aaa | Dieses Ersatzteil anfragen |
| 6 | 1650407 | Spread hinge Schloss kompl.. 2051/2361 links aaa | Dieses Ersatzteil anfragen |
| 6 | 1650408 | Spread hinge Schloss kompl.. 2051/2361 rechts aaa | Dieses Ersatzteil anfragen |
| 7 | 2082000007 | Spannung Feder | Ansehen 2082000007 |
| 8 | 1730332 | Ersatz Teile Satz Bremse Bremsbacke 2361 aaa | Ansehen 1730332 |
| 9 | 2088800003 | Compression Feder | Dieses Ersatzteil anfragen |
| 10 | 1651290 | Adjusting Hebel left2361 aaa | Dieses Ersatzteil anfragen |
| 10 | 1651291 | Adjusting Hebel right2361 aaa | Dieses Ersatzteil anfragen |
| 11 | 1651293 | Connecting wire2261 aaa | Dieses Ersatzteil anfragen |
| 12 | 1651237 | Spannung Feder 2051/2361 aaa | Ansehen 1651237 |
| 13 | 694449 | Compression Feder 2051/2361 aaa | Ansehen 694449 |
| 14 | 705405 | Scheibe 6,4 DIN 9021-st | Dieses Ersatzteil anfragen |
| 15 | 706012 | Sechskantmutter m6 DIN 980-V-8 | Dieses Ersatzteil anfragen |
| 16 | 2382610002 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 17 | 368361 | Bow pressure | Ansehen 368361 |
| 18 | 1650416 | Regulation Einheit links Rad Bremse 2051/2361 aaa | Dieses Ersatzteil anfragen |
| 18 | 1650417 | Regulation Einheit rechts Rad brake2051/2361 aaa | Dieses Ersatzteil anfragen |
| 19 | 371387 | Bremse Kabel shell 1637-2361 | Ansehen 371387 |
| 20 | 371389 | Protective Kappe | Dieses Ersatzteil anfragen |
| 21 | 706316 | Round-Kopf Schraube m6x60 DIN 603 8.8 | Dieses Ersatzteil anfragen |
| 22 | 694430 | Plug ral3000 | Dieses Ersatzteil anfragen |
| 23 | 1806463 | Centering Halter links 2051/2361aaa | Dieses Ersatzteil anfragen |
| 23 | 1807220 | Centering Halter rechts 2051/2361aaa | Dieses Ersatzteil anfragen |
