AL-KO technische Zeichnung · ETI 811847
AL-KO ETI 811847 – Steering Achse ungebremst mit parking Bremse 3000kg
Sie suchen Ersatzteile für AL-KO ETI 811847? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Steering Achse ungebremst mit parking Bremse 3000kg.
Zur TeilelisteExplosionszeichnung

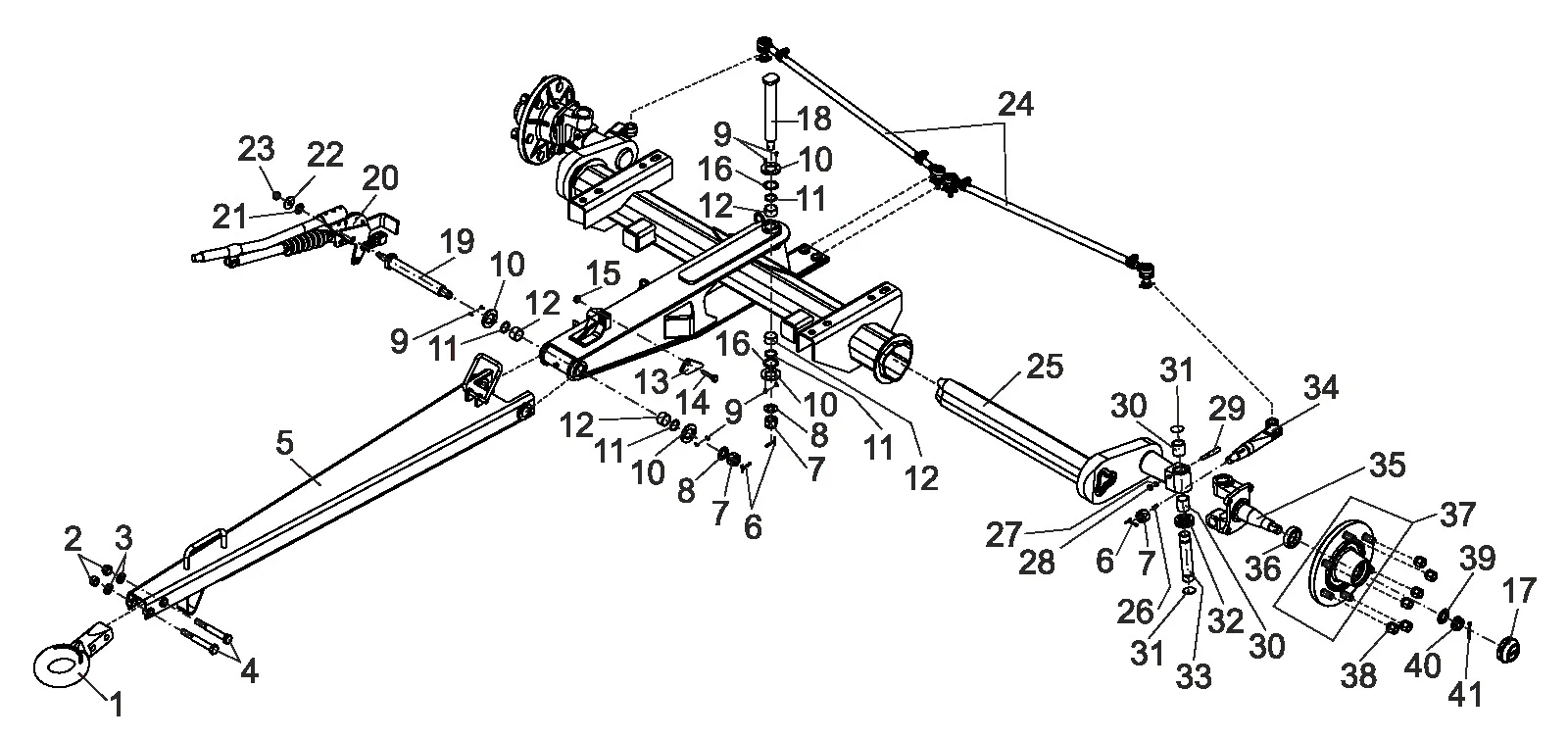

Technische Zeichnung 811847
AL-KO ETI 811847
Technische Daten
AL-KO | Rubber suspension unbraked | Steerable
ETI-Nummer
811847
Teile
44
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811847
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
44 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1349519 | Deichsel Öse nato Ø76 | Dieses Ersatzteil anfragen |
| 2 | 706013 | Sechskantmutter m16 DIN 985-10 | Dieses Ersatzteil anfragen |
| 3 | 706081 | Scheibe a 17 DIN 125-st | Dieses Ersatzteil anfragen |
| 4 | 706343 | Sechskant Schraube m16x120 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 5 | 1349394 | Deichsel geschweißt | Dieses Ersatzteil anfragen |
| 6 | 702003 | Geteilt Stift 4x36 DIN 94 | Dieses Ersatzteil anfragen |
| 7 | 706485 | Castle Mutter m20x1,5 DIN 935 | Dieses Ersatzteil anfragen |
| 8 | 706419 | Scheibe b 21 DIN 125-st | Dieses Ersatzteil anfragen |
| 9 | 706497 | Satz Schraube m4x10 DIN 7991 8.8 | Dieses Ersatzteil anfragen |
| 10 | 1312050 | Ende Abdeckung | Dieses Ersatzteil anfragen |
| 11 | 704419 | O-Ring 30,00x3,55 n-nbr70 DIN 3771 | Dieses Ersatzteil anfragen |
| 12 | 702030 | Sleeve bering Buchse gly pg 303420 a | Dieses Ersatzteil anfragen |
| 13 | 1349407 | Platte 8x42x80 | Dieses Ersatzteil anfragen |
| 14 | 705416 | Sechskant Schraube m10x45 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 15 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 16 | 706513 | Scheibe s 30x42x0,5 DIN 988 | Dieses Ersatzteil anfragen |
| 17 | 368527 | Ende Kappe Ø70 | Ansehen 368527 |
| 18 | 1349501 | Schraube Ø30 m20x1,5 | Dieses Ersatzteil anfragen |
| 19 | 1349410 | Schraube Ø45x292 | Dieses Ersatzteil anfragen |
| 20 | 1349415 | Hand Bremse Hebel kompl.. für steering Achse | Dieses Ersatzteil anfragen |
| 21 | 706292 | Geteilt Schloss Scheibe b 16 DIN 137 | Dieses Ersatzteil anfragen |
| 22 | 705404 | Scheibe 13 DIN 9021-st | Dieses Ersatzteil anfragen |
| 23 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 24 | 1349409 | Steering Stab | Dieses Ersatzteil anfragen |
| 25 | 1349366 | Schwenk Arm 175 84 links geschweißt | Dieses Ersatzteil anfragen |
| 25 | 1349367 | Schwenk Arm 175 84 rechts geschweißt | Dieses Ersatzteil anfragen |
| 26 | 700813 | Half moon key 5x9 DIN 6888 | Dieses Ersatzteil anfragen |
| 27 | 700128 | Feder Schloss washerb 8 DIN 127 ZP | Dieses Ersatzteil anfragen |
| 28 | 702673 | Sechskantmutter m8x1 DIN 934-8 | Dieses Ersatzteil anfragen |
| 29 | 1349377 | Schraube conical | Dieses Ersatzteil anfragen |
| 30 | 1349379 | Buchse Ø34xØ30x35 | Dieses Ersatzteil anfragen |
| 31 | 1349420 | Dust Kappe | Dieses Ersatzteil anfragen |
| 32 | 1349380 | Axial cylindrical Rolle Lager 81206 | Dieses Ersatzteil anfragen |
| 33 | 1349378 | Schraube Ø30 | Dieses Ersatzteil anfragen |
| 34 | 1349375 | Knuckle Arm lh machined | Dieses Ersatzteil anfragen |
| 34 | 1349376 | Knuckle Arm rh machined | Dieses Ersatzteil anfragen |
| 35 | 1349372 | Schwenk Arm links machined | Dieses Ersatzteil anfragen |
| 35 | 1349373 | Schwenk Arm rechts machined | Dieses Ersatzteil anfragen |
| 36 | 1349500 | Buchse Ø60xØ45x15 | Dieses Ersatzteil anfragen |
| 37 | 1349370 | Nabe Komplett 3000 kg | Dieses Ersatzteil anfragen |
| 38 | 701202 | Rad Mutter DIN 74361-a18- 8 a3b (m18x1,5) | Dieses Ersatzteil anfragen |
| 39 | 706418 | Scheibe b 25 DIN 125-st | Dieses Ersatzteil anfragen |
| 40 | 701411 | Castle Mutter m24x1,5 DIN 937 | Dieses Ersatzteil anfragen |
| 41 | 706330 | Geteilt Stift 5x45 DIN 94 | Dieses Ersatzteil anfragen |
