AL-KO ETI 811769 – Achse starr unbracked SA 1300kg
Sie suchen Ersatzteile für AL-KO ETI 811769? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Achse starr unbracked SA 1300kg.
Zur TeilelisteExplosionszeichnung

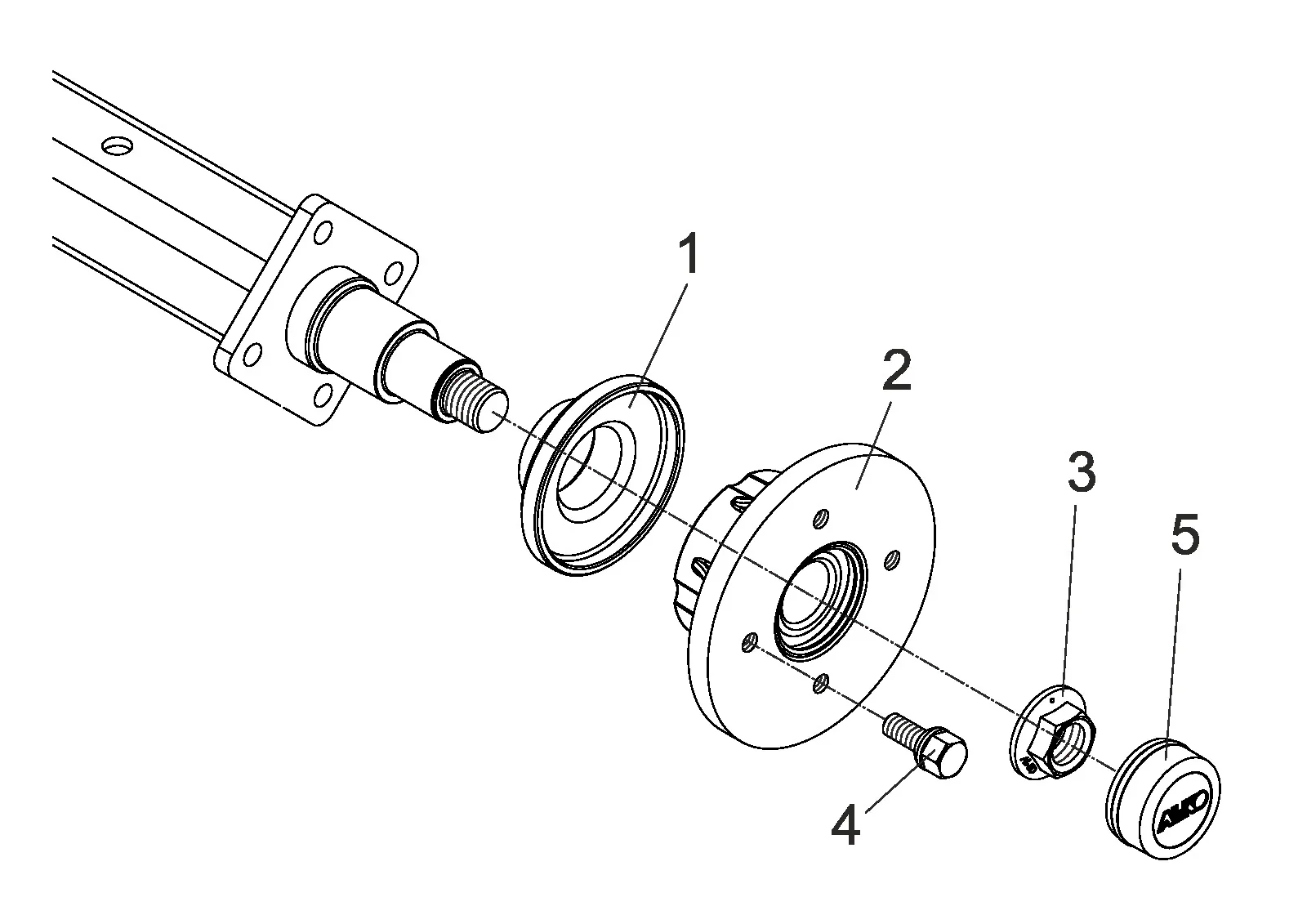

Technische Zeichnung 811769
AL-KO ETI 811769
Technische Daten
AL-KO | Rigid axle unbraked | Trailing arm
ETI-Nummer
811769
Teile
7
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811769
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
7 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1360225 | Impact protection Ø45/95 | Dieses Ersatzteil anfragen |
| 2 | 1224801 | Ersatz Teile Satz Lager Rad Bremse 2051 1350kg | Ansehen 1224801 |
| 2 | 1360243 | Nabe kompl.. 650 kg 100x4 | Dieses Ersatzteil anfragen |
| 3 | 581200 | Flange Mutter m24x1,5 | Ansehen 581200 |
| 4 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 4 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 5 | 581197 | Ende Kappe Ø57 | Ansehen 581197 |
