AL-KO ETI 811760 – Auflauf Gerät V 251s
Sie suchen Ersatzteile für AL-KO ETI 811760? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 251s.
Zur TeilelisteExplosionszeichnung

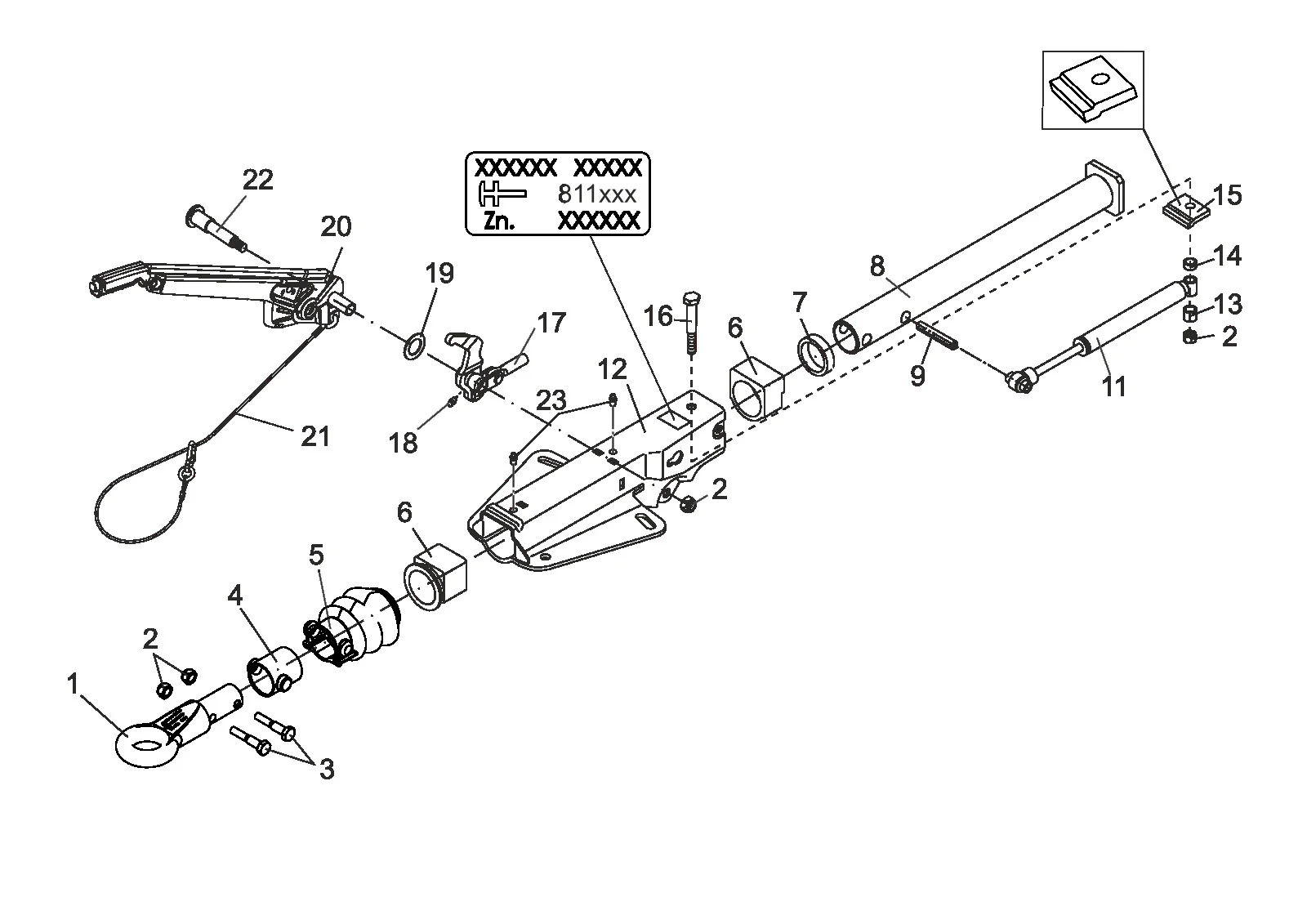

Technische Zeichnung 811760
AL-KO ETI 811760
Technische Daten
AL-KO | V-design | 251S | with gas spring lever | drawbar eye
ETI-Nummer
811760
Teile
22
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811760
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
22 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 638671 | Deichsel Öse Ring england Ø40 | Dieses Ersatzteil anfragen |
| 2 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 3 | 705545 | Sechskant Schraube m12x60 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 4 | 1540147 | Bellows Ø50 | Dieses Ersatzteil anfragen |
| 5 | 366356 | Bellows | Ansehen 366356 |
| 6 | 1210131 | Ersatz Teil Satz bushing Auflauf | Ansehen 1210131 |
| 7 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 385536 | Zug Rohr geschweißt | Dieses Ersatzteil anfragen |
| 9 | 707262 | Spannen Stift 12x48 ISO 8748-st bei Zeichnung | Dieses Ersatzteil anfragen |
| 11 | 372641 | Stoß Stoßdämpfer 251vb/251s/251g | Ansehen 372641 |
| 12 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 13 | 647900 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 14 | 647903 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 15 | 625392 | Stop Platte | Dieses Ersatzteil anfragen |
| 16 | 705434 | Sechskant Schraube m12x90 DIN 931 8.8 | Ansehen 705434 |
| 17 | 380525 | Ablenkung Hebel kompl.. uni IH=90:27 | Ansehen 380525 |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 19 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 20 | 220097 | Hand Bremse Hebel inkl.. Bremse away Kabel 161s-251s | Ansehen 220097 |
| 21 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 22 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 23 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
