AL-KO ETI 811738 – Auflauf Gerät V Typ 251s 2000kg top Baugruppe
Sie suchen Ersatzteile für AL-KO ETI 811738? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V Typ 251s 2000kg top Baugruppe.
Zur TeilelisteExplosionszeichnung

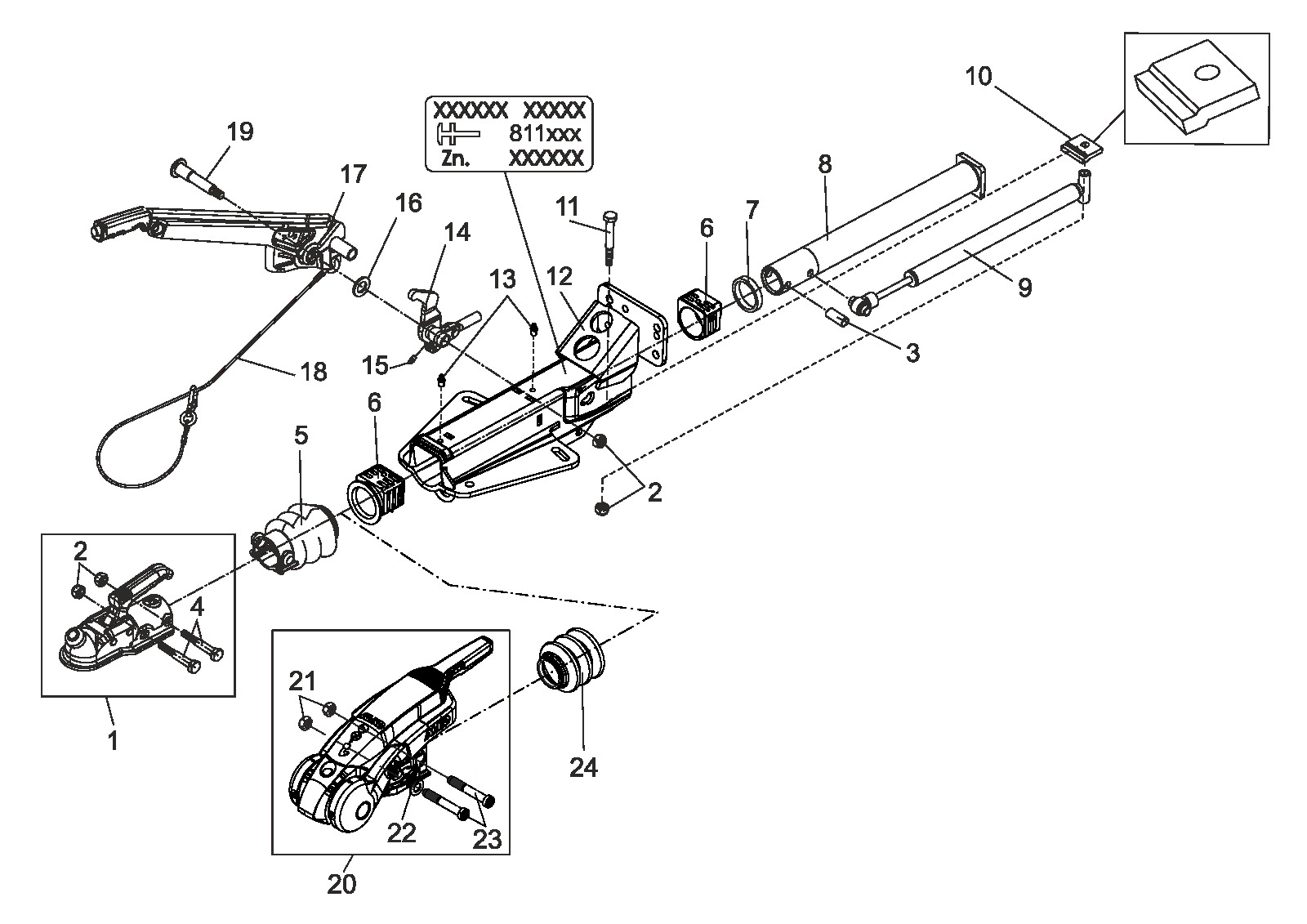

Technische Zeichnung 811738
AL-KO ETI 811738
Technische Daten
AL-KO | V-design | 251S | with gas spring lever | ball coupling and AKS
ETI-Nummer
811738
Teile
26
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811738
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
26 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 246960 | Kupplung ak300 d50/45/40/35 mit Montage Teile | Dieses Ersatzteil anfragen |
| 2 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 3 | 647923 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 4 | 705427 | Sechskant Schraube m12x75 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 5 | 366356 | Bellows | Ansehen 366356 |
| 6 | 1210131 | Ersatz Teil Satz bushing Auflauf | Ansehen 1210131 |
| 7 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 571874 | Zug Rohr geschweißt 251s | Ansehen 571874 |
| 9 | 1206268 | Stoß Stoßdämpfer 251s Ausführung d mit Buchse Ø37,5 | Dieses Ersatzteil anfragen |
| 10 | 581699 | Stop Platte | Ansehen 581699 |
| 11 | 705434 | Sechskant Schraube m12x90 DIN 931 8.8 | Ansehen 705434 |
| 12 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 13 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 14 | 380525 | Ablenkung Hebel kompl.. uni IH=90:27 | Ansehen 380525 |
| 14 | 380526 | Ablenkung Hebel kompl.. uni IH=90:30 | Dieses Ersatzteil anfragen |
| 14 | 380527 | Ablenkung Hebel kompl.. uni IH=90:33,5 | Dieses Ersatzteil anfragen |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 16 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 17 | 220096 | Hand Bremse Hebel inkl.. Bremse away Kabel 161s-251s-161r | Ansehen 220096 |
| 18 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 19 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 20 | 1225158 | Aks3004 verpackt ga3000 | Ansehen 1225158 |
| 21 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 22 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 23 | 692034 | Schraube m12x78 bei Zeichnung | Ansehen 692034 |
| 24 | 607133 | Bellows Sicherheit-verpackt | Ansehen 607133 |
