AL-KO technische Zeichnung · ETI 811728
AL-KO ETI 811728 – Deichsel k35-s mit swiveling Deichsel
Sie suchen Ersatzteile für AL-KO ETI 811728? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Deichsel k35-s mit swiveling Deichsel.
Zur TeilelisteExplosionszeichnung

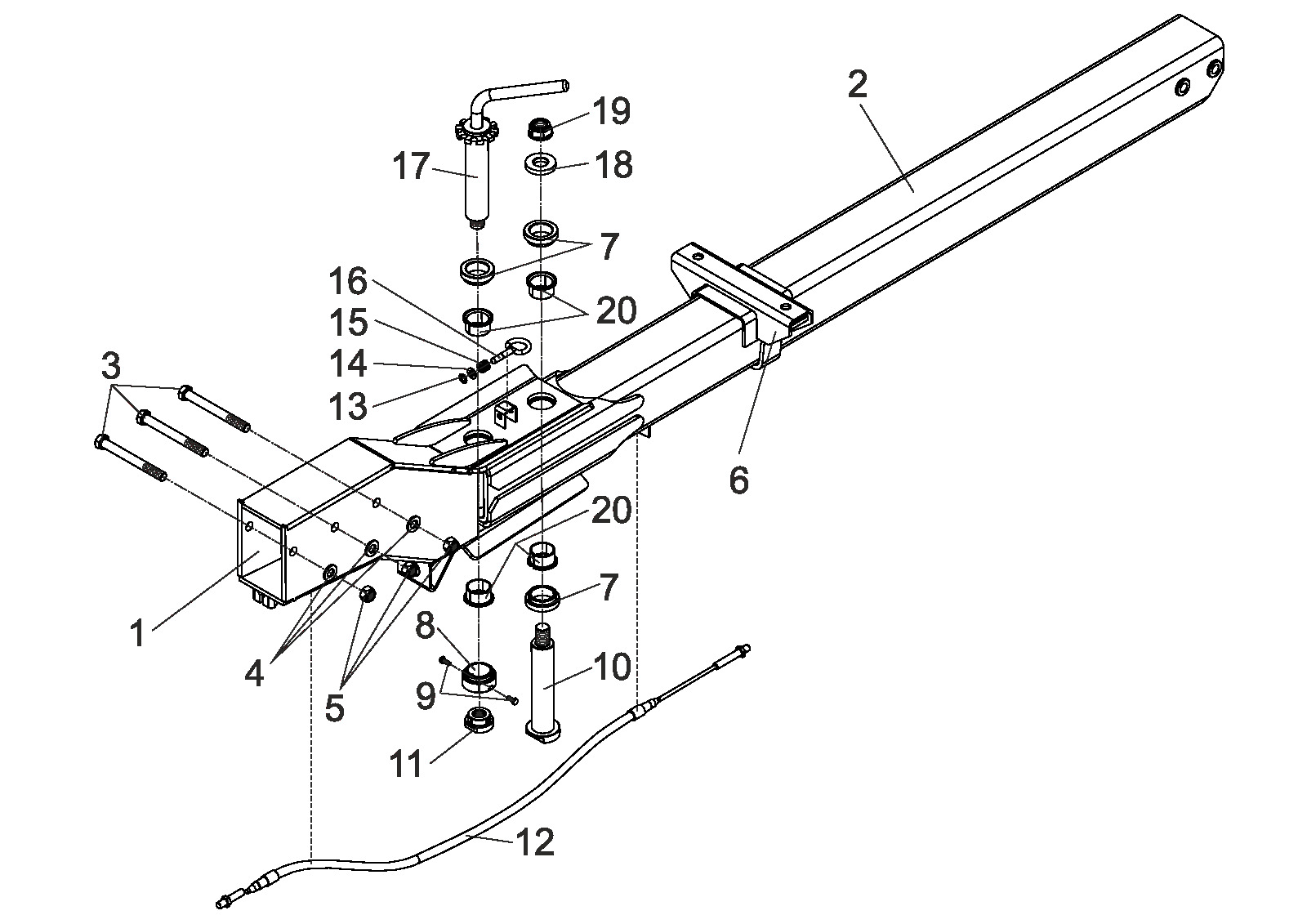

Technische Zeichnung 811728
AL-KO ETI 811728
Technische Daten
AL-KO | square tube | mechanical brake | K35
ETI-Nummer
811728
Teile
20
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811728
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
20 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1650289 | Schwenk Teil machined 3,5t | Dieses Ersatzteil anfragen |
| 2 | ETK0022 | Deichsel | Dieses Ersatzteil anfragen |
| 3 | 706320 | Sechskant Schraube m16x150 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 4 | 706081 | Scheibe a 17 DIN 125-st | Dieses Ersatzteil anfragen |
| 5 | 706306 | Sechskantmutter m16 DIN 985-8 | Ansehen 706306 |
| 6 | 1210475 | Stütze frame Quadrat 120 | Dieses Ersatzteil anfragen |
| 7 | 693869 | Shoulder Buchse | Dieses Ersatzteil anfragen |
| 8 | 693870 | Shoulder Buchse mit thread | Dieses Ersatzteil anfragen |
| 9 | 706062 | Schraube m 6x16 bei Zeichnung | Dieses Ersatzteil anfragen |
| 10 | 693877 | Lager Schraube Ø40 | Dieses Ersatzteil anfragen |
| 11 | 693871 | Threaded Buchse | Dieses Ersatzteil anfragen |
| 12 | 1225717 | Bowdenzug Kabel 925/1300 swivel Deichsel k35-s | Dieses Ersatzteil anfragen |
| 13 | 607801 | Quick fastener 10sxn26 | Dieses Ersatzteil anfragen |
| 14 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 15 | 372285 | Compression Feder | Dieses Ersatzteil anfragen |
| 16 | 693882 | Plug connector geschweißt | Dieses Ersatzteil anfragen |
| 17 | 693872 | Spannen Hebel | Dieses Ersatzteil anfragen |
| 18 | 1650259 | Scheibe Ø55mmx9 mm speziell | Dieses Ersatzteil anfragen |
| 19 | 702881 | Hexlock Mutter m24 bei Zeichnung | Ansehen 702881 |
| 20 | 1650309 | Flanged Buchse | Dieses Ersatzteil anfragen |
