AL-KO technische Zeichnung · ETI 811714

AL-KO ETI 811714 – Steering Achse SA 1800kg mit Rad Bremse

Sie suchen Ersatzteile für AL-KO ETI 811714? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Steering Achse SA 1800kg mit Rad Bremse.

ETI-Nummer: 811714 57 Teile

Zur Teileliste

Explosionszeichnung

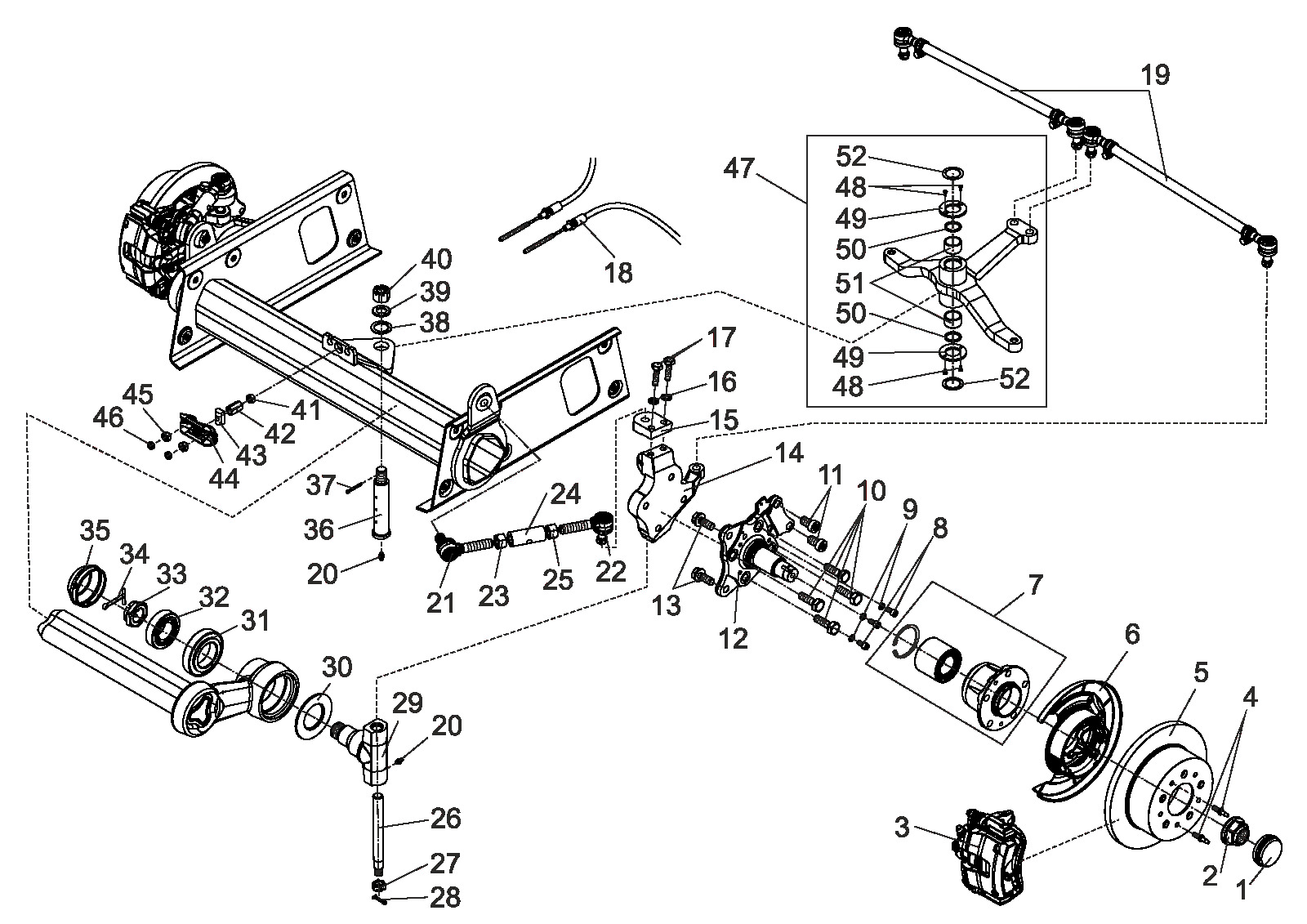

Technische Zeichnung 811714

Zeichnung in voller Größe öffnen (neuer Tab)

AL-KO ETI 811714

Technische Daten

AL-KO | Rubber suspension braked | Steerable

ETI-Nummer

811714

Teile

Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.

Ersatzteile

Teileliste für ETI 811714

Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.

57 Teile

Pos.	Artikelnummer	Beschreibung
1	1564711	Rad Nabe Ende Kappe	Dieses Ersatzteil anfragen
2	1561503	Sechskantmutter m33x1,5	Dieses Ersatzteil anfragen
3	1564421	Bremse body links kompl..	Dieses Ersatzteil anfragen
3	1564422	Bremse body rechts kompl..	Dieses Ersatzteil anfragen
4	1564423	Centering Schraube	Dieses Ersatzteil anfragen
5	1564515	Bremse disc	Dieses Ersatzteil anfragen
6	1564080	Bremsen Platte links kompl..	Dieses Ersatzteil anfragen
6	1564081	Bremsen Platte rechts kompl..	Dieses Ersatzteil anfragen
7	1564514	Nabe kompl.. mit Lager Ø118x5 m14x1,5	Dieses Ersatzteil anfragen
8	1564072	Zylinder Kopf Schraube m8x16	Dieses Ersatzteil anfragen
9	1561222	Scheibe Ø8,4x14x1,6	Dieses Ersatzteil anfragen
10	1564420	Sechskant Schraube m14x46	Dieses Ersatzteil anfragen
11	1561132	Zylinder Schraube m16x30	Dieses Ersatzteil anfragen
12	1564078	Stub Achse links	Dieses Ersatzteil anfragen
12	1564079	Stub Achse rechts	Dieses Ersatzteil anfragen
13	1561135	Sechskant Schraube m14x1,5	Dieses Ersatzteil anfragen
14	1653923	Lager fork links x250	Dieses Ersatzteil anfragen
14	1653924	Lager fork rechts x250	Dieses Ersatzteil anfragen
15	368340	Lager Platte links	Dieses Ersatzteil anfragen
15	368468	Lager Platte rechts	Dieses Ersatzteil anfragen
16	705485	Feder Schloss Scheibe b12 DIN 127	Dieses Ersatzteil anfragen
17	705449	Sechskant Schraube m12x40 DIN 933 8.8	Dieses Ersatzteil anfragen
18	224331	Bowdenzug Kabel 1139/1430 lang	Dieses Ersatzteil anfragen
19	1312051	Tie Stab/steering Stab	Dieses Ersatzteil anfragen
20	700204	Conical grease nipple as 8x1 DIN 71412	Ansehen 700204→
21	384250	Kugel joint m18x1,5 rechts thread	Dieses Ersatzteil anfragen
22	384251	Kugel joint m18x1,5 links thread	Dieses Ersatzteil anfragen
23	706424	Sechskantmutter b18x1,5 din934-8	Dieses Ersatzteil anfragen
24	368331	Zug Rohr	Dieses Ersatzteil anfragen
25	706425	Sechskantmutter m18x1,5 links DIN 934-8	Dieses Ersatzteil anfragen
26	589764	Schraube	Dieses Ersatzteil anfragen
27	700754	Castle Mutter m16x1,5 DIN 937	Ansehen 700754→
28	701035	Geteilt Stift 4x28 DIN 94	Dieses Ersatzteil anfragen
29	610790	Steering knuckle kompl..	Dieses Ersatzteil anfragen
30	1312049	Abstand Scheibe	Dieses Ersatzteil anfragen
31	701774	Konisch Rolle Lager 30211 DIN 720	Dieses Ersatzteil anfragen
32	703371	Konisch Rolle Lager 32208 DIN 720	Dieses Ersatzteil anfragen
33	706286	Castle Mutter m33x1,5 DIN 937	Dieses Ersatzteil anfragen
34	700856	Geteilt Stift 6,3x63 DIN 94	Dieses Ersatzteil anfragen
35	2589290011	Ende Kappe Ø85	Dieses Ersatzteil anfragen
36	1312060	Lager Schraube	Dieses Ersatzteil anfragen
37	702003	Geteilt Stift 4x36 DIN 94	Dieses Ersatzteil anfragen
38	706512	Scheibe s 30x42x2,0 DIN 988	Dieses Ersatzteil anfragen
39	706419	Scheibe b 21 DIN 125-st	Dieses Ersatzteil anfragen
40	706485	Castle Mutter m20x1,5 DIN 935	Dieses Ersatzteil anfragen
41	705378	Sechskantmutter M10 DIN 934-8	Ansehen 705378→
42	706154	Sechskantmutter m 10 3d DIN 6334	Dieses Ersatzteil anfragen
43	1651490	Abstand Platte für balancing Profil r13	Dieses Ersatzteil anfragen
44	1651419	Balancing Profil r13 Rad brake1637/2051/2361	Dieses Ersatzteil anfragen
45	2088890005	Kugel Mutter m8	Ansehen 2088890005→
46	705377	Sechskantmutter m8 DIN 934-8	Ansehen 705377→
47	1312059	Pivot Arm kompl..	Dieses Ersatzteil anfragen
48	706497	Satz Schraube m4x10 DIN 7991 8.8	Dieses Ersatzteil anfragen
49	1312050	Ende Abdeckung	Dieses Ersatzteil anfragen
50	704419	O-Ring 30,00x3,55 n-nbr70 DIN 3771	Dieses Ersatzteil anfragen
51	702030	Sleeve bering Buchse gly pg 303420 a	Dieses Ersatzteil anfragen
52	706513	Scheibe s 30x42x0,5 DIN 988	Dieses Ersatzteil anfragen
