AL-KO technische Zeichnung · ETI 811705
AL-KO ETI 811705 – Rad Bremse 3081ar/b 2000kg Bowdenzug Kabel
Sie suchen Ersatzteile für AL-KO ETI 811705? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse 3081ar/b 2000kg Bowdenzug Kabel.
Zur TeilelisteExplosionszeichnung

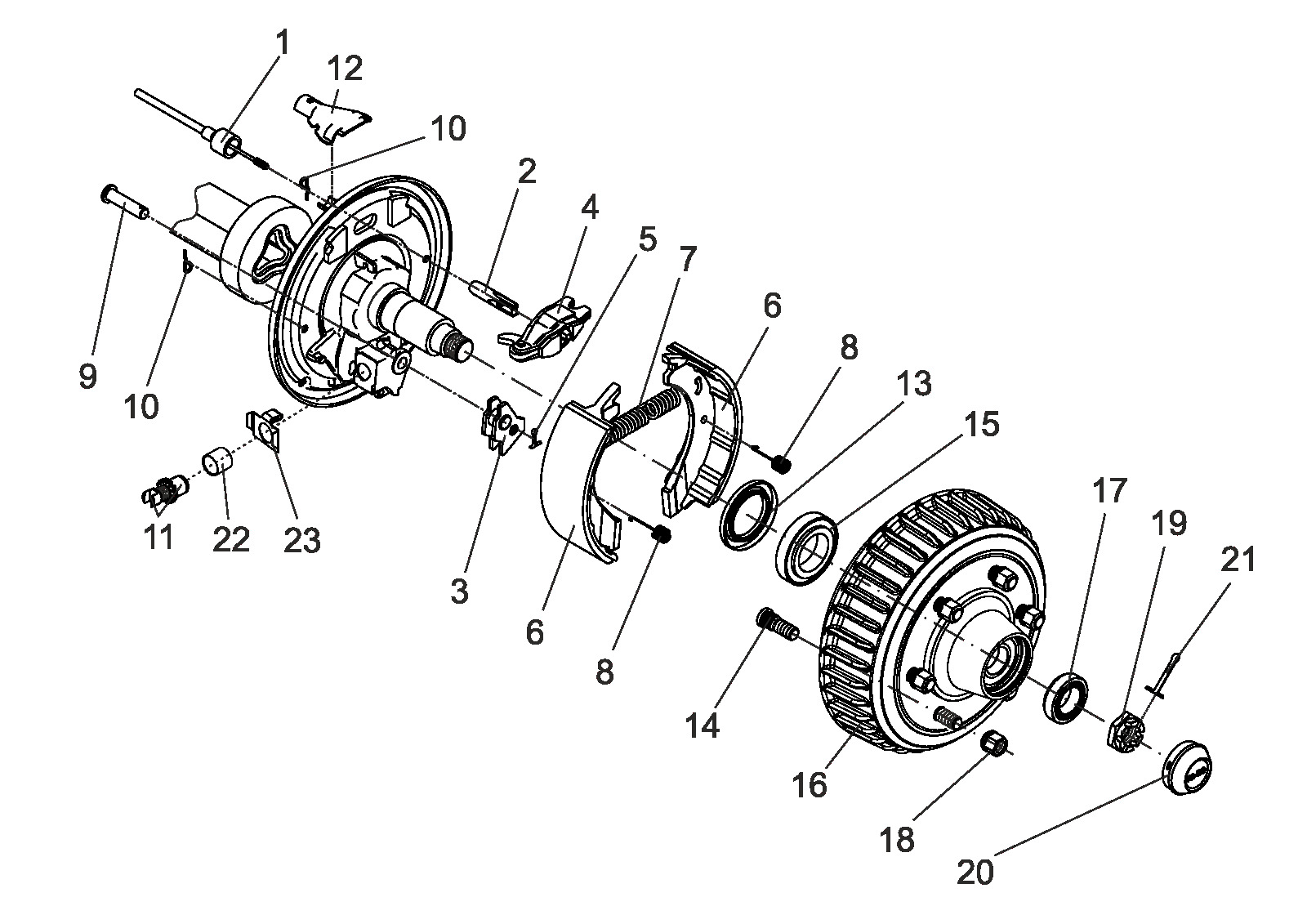

Technische Zeichnung 811705
AL-KO ETI 811705
Technische Daten
AL-KO | standard | 3081 | 2000 kg
ETI-Nummer
811705
Teile
31
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811705
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
31 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 241106 | Bowdenzug Kabel 500/760 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241107 | Bowdenzug Kabel 800/1060 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241108 | Bowdenzug Kabel 900/1160 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241109 | Bowdenzug Kabel 1000/1260 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241110 | Bowdenzug Kabel 1100/1360 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241111 | Bowdenzug Kabel 1300/1560 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 1 | 241112 | Bowdenzug Kabel 1400/1660 lang Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 2 | 372891 | Connection Öse Rad Bremse 3081 | Dieses Ersatzteil anfragen |
| 3 | 385578 | Verriegelung Hebel kompl.. 3081 | Dieses Ersatzteil anfragen |
| 4 | 385165 | Spread hinge Schloss kompl.. | Ansehen 385165 |
| 5 | 700193 | Geteilt Stift 4x25 DIN 94 | Dieses Ersatzteil anfragen |
| 6 | 1220333 | Satz Bremse jaw für one Achse achse 3081 | Ansehen 1220333 |
| 7 | 355833 | Spannung Feder links | Dieses Ersatzteil anfragen |
| 7 | 2589250004 | Spannung Feder rechts | Dieses Ersatzteil anfragen |
| 8 | 372895 | Compression Feder | Dieses Ersatzteil anfragen |
| 9 | 706520 | Schraube b16 h11x65x59,0 en2341 | Dieses Ersatzteil anfragen |
| 10 | 372913 | Feder bow | Dieses Ersatzteil anfragen |
| 11 | 646155 | Regulation Einheit Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 12 | 372890 | Shell | Dieses Ersatzteil anfragen |
| 13 | 702126 | Rotary Welle lip Dichtung as 65x100x10 DIN 3760-nb | Dieses Ersatzteil anfragen |
| 14 | 2081670002 | Rad Schraube sperical m14x1,5 x25 | Dieses Ersatzteil anfragen |
| 14 | 2487940005 | Rad stud m18x1,5 x58 | Dieses Ersatzteil anfragen |
| 15 | 701774 | Konisch Rolle Lager 30211 DIN 720 | Dieses Ersatzteil anfragen |
| 16 | 691485 | Bremstrommel kpl. mit lager Ø205x6 | Ansehen 691485 |
| 17 | 701548 | Konisch Rolle Lager 30208 DIN 720 | Dieses Ersatzteil anfragen |
| 18 | 701202 | Rad Mutter DIN 74361-a18- 8 a3b (m18x1,5) | Dieses Ersatzteil anfragen |
| 19 | 706286 | Castle Mutter m33x1,5 DIN 937 | Dieses Ersatzteil anfragen |
| 20 | 2589290011 | Ende Kappe Ø85 | Dieses Ersatzteil anfragen |
| 21 | 700856 | Geteilt Stift 6,3x63 DIN 94 | Dieses Ersatzteil anfragen |
| 22 | 368535 | Buchse | Dieses Ersatzteil anfragen |
| 23 | 358259 | Securing Teil | Dieses Ersatzteil anfragen |
