AL-KO technische Zeichnung · ETI 811658
AL-KO ETI 811658 – Auflauf Gerät V 2,8vb vertical Last 220kg
Sie suchen Ersatzteile für AL-KO ETI 811658? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 2,8vb vertical Last 220kg.
Zur TeilelisteExplosionszeichnung

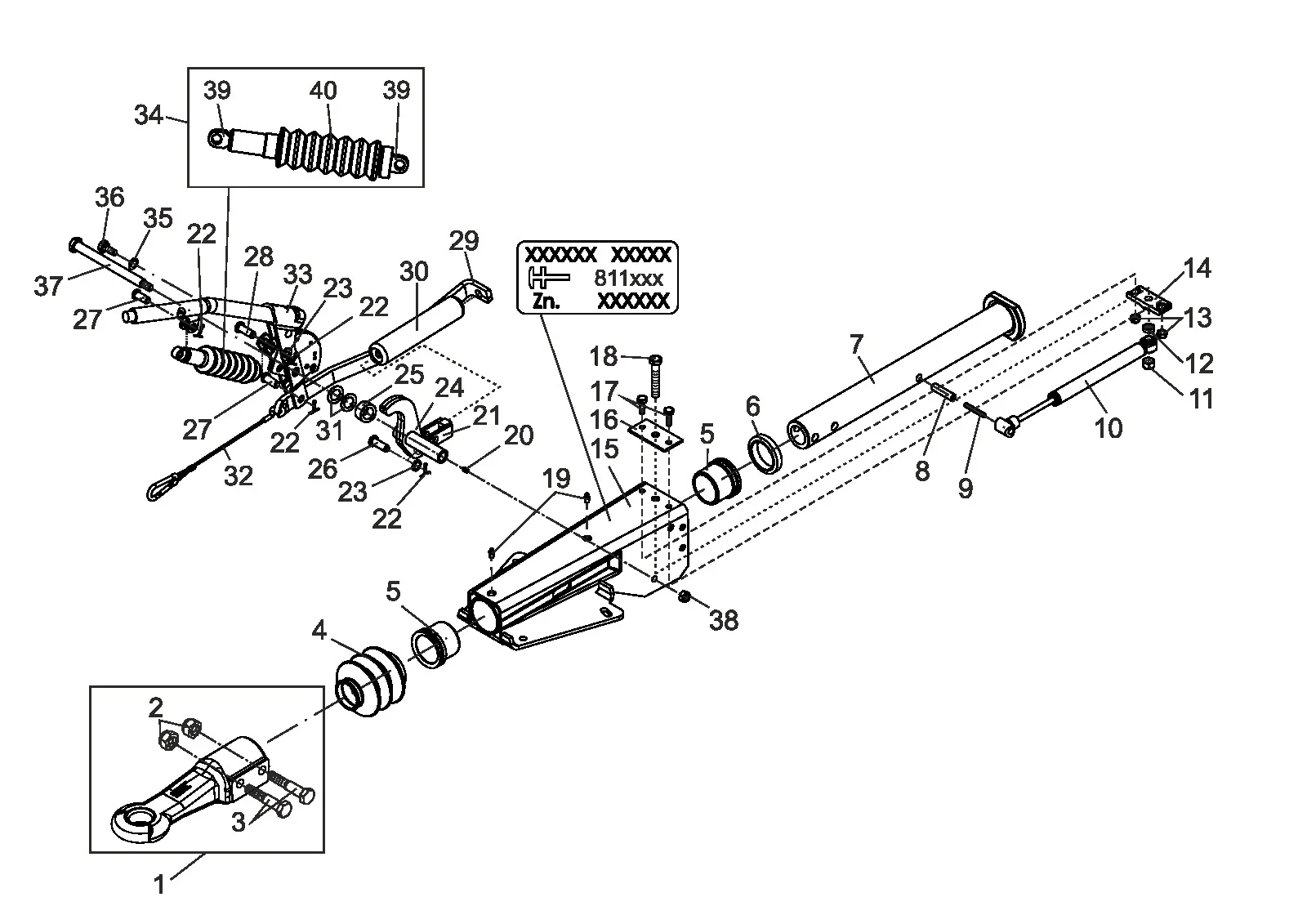

Technische Zeichnung 811658
AL-KO ETI 811658
Technische Daten
AL-KO | V-design | 2,8VB/1-C | with gas spring lever | drawbar eye
ETI-Nummer
811658
Teile
40
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811658
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
40 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1225780 | Deichsel Öse Ø40 mit Befestigung Material | Dieses Ersatzteil anfragen |
| 2 | 706306 | Sechskantmutter m16 DIN 985-8 | Ansehen 706306 |
| 3 | 706304 | Sechskant Schraube m16x110 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 4 | 21726605 | Bellows | Ansehen 21726605 |
| 5 | 2172660004 | Lager Buchse | Ansehen 2172660004 |
| 6 | 2172660003 | Damping rubber | Ansehen 2172660003 |
| 7 | 1351222 | Zug Rohr geschweißt mit 3 drillings | Ansehen 1351222 |
| 8 | 706296 | Schnapp Haken 14x55 DIN 1481 | Dieses Ersatzteil anfragen |
| 9 | 702369 | Schnapp Haken 8x55 DIN 1481 geomet | Dieses Ersatzteil anfragen |
| 10 | 372854 | Stoß Stoßdämpfer 351vb | Ansehen 372854 |
| 11 | 705605 | Sechskantmutter m14 DIN 980-V-8 | Dieses Ersatzteil anfragen |
| 12 | 706290 | Sechskantmutter m14 DIN 439-b-04 | Dieses Ersatzteil anfragen |
| 13 | 705519 | Sechskantmutter M10 DIN 985-10 | Ansehen 705519 |
| 14 | 21783404 | Ende stop Platte (bis may 2007) | Dieses Ersatzteil anfragen |
| 15 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 16 | 1540116 | Platte | Dieses Ersatzteil anfragen |
| 17 | 705458 | Sechskant Schraube m10x30 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 18 | 706287 | Sechskant Schraube m14x80 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 19 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 20 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 21 | 21783407 | Fork Kopf geschweißt | Dieses Ersatzteil anfragen |
| 22 | 705487 | Geteilt Stift 3,2x20 DIN 94 | Dieses Ersatzteil anfragen |
| 23 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 24 | 354264 | Ablenkung Hebel kompl.. IH=90:32 | Ansehen 354264 |
| 25 | 353140 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 26 | 706522 | Schraube b12 h11x40x34,5 en22341 | Dieses Ersatzteil anfragen |
| 27 | 358533 | Schraube | Ansehen 358533 |
| 28 | 706317 | Schraube b12 h11x35x29,5 en22341 | Dieses Ersatzteil anfragen |
| 29 | 353137 | Spannung Halter welde heiß getaucht | Dieses Ersatzteil anfragen |
| 30 | 21783408 | Feder Zylinder kompl.. | Ansehen 21783408 |
| 31 | 2075750006 | Scheibe polyamid | Dieses Ersatzteil anfragen |
| 32 | 209385 | Breakaway Kabel 980 mm Länge sweden | Dieses Ersatzteil anfragen |
| 33 | 220297 | Hand Bremse Hebel Komplett | Ansehen 220297 |
| 34 | 603896 | Gas Feder gf14/7-676709/13-2000 | Ansehen 603896 |
| 35 | 705485 | Feder Schloss Scheibe b12 DIN 127 | Dieses Ersatzteil anfragen |
| 36 | 705456 | Sechskant screwm12x25 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 37 | 21783406 | Lager Schraube | Ansehen 21783406 |
| 38 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 39 | 280978 | Öse 12,1-12x16-M10 | Dieses Ersatzteil anfragen |
| 40 | 628033 | Bellows 160/40-39/30 | Dieses Ersatzteil anfragen |
