AL-KO ETI 811657 – Auflauf Gerät V 43za
Sie suchen Ersatzteile für AL-KO ETI 811657? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 43za.
Zur TeilelisteExplosionszeichnung

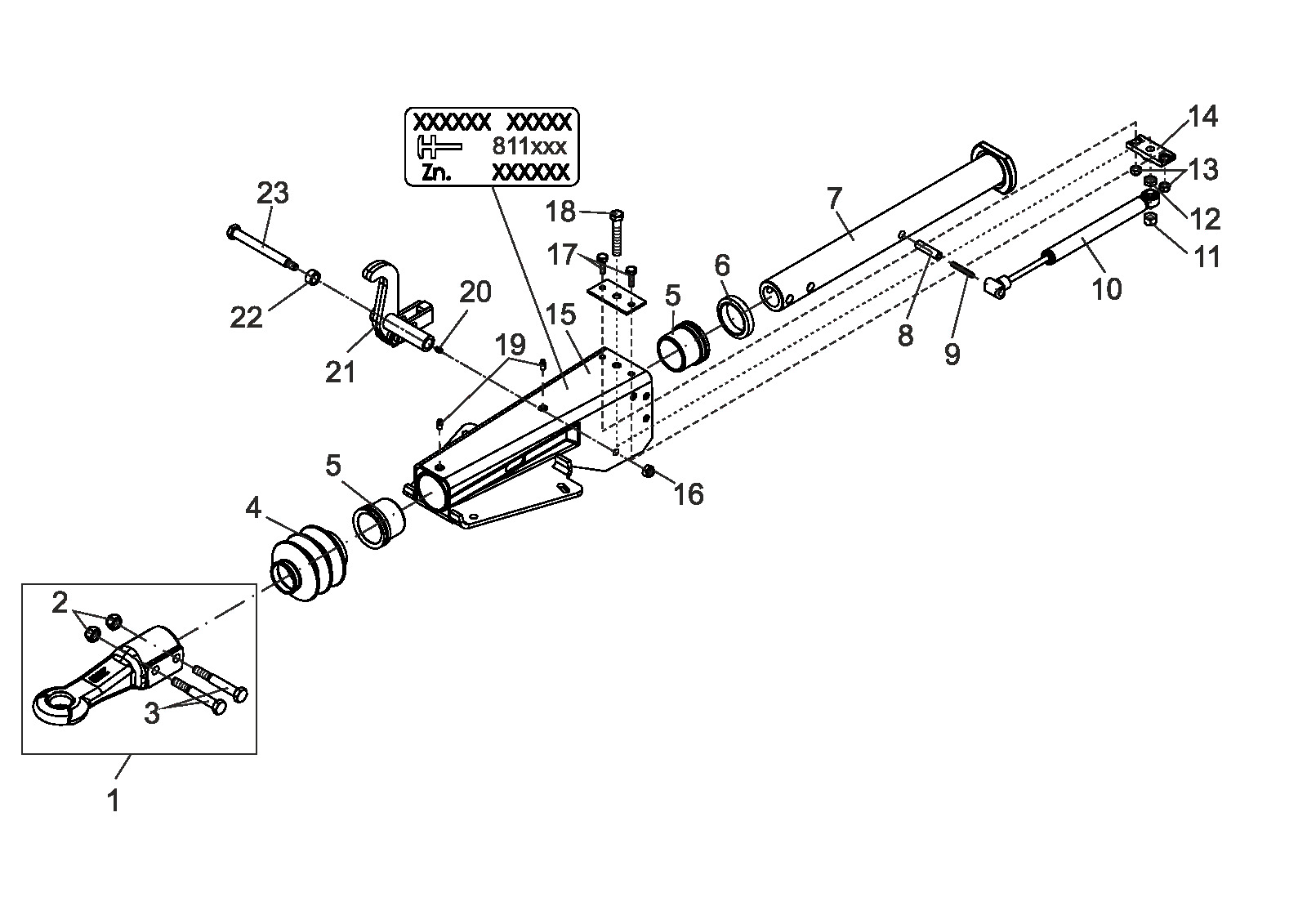

Technische Zeichnung 811657
AL-KO ETI 811657
Technische Daten
AL-KO | V-design | 43ZA | without handbrake lever | drawbar eye
ETI-Nummer
811657
Teile
23
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811657
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
23 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1225780 | Deichsel Öse Ø40 mit Befestigung Material | Dieses Ersatzteil anfragen |
| 2 | 706306 | Sechskantmutter m16 DIN 985-8 | Ansehen 706306 |
| 3 | 706304 | Sechskant Schraube m16x110 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 4 | 21726605 | Bellows | Ansehen 21726605 |
| 5 | 2172660004 | Lager Buchse | Ansehen 2172660004 |
| 6 | 2172660003 | Damping rubber | Ansehen 2172660003 |
| 7 | 1351457 | Zug Rohr geschweißt mit 3 drillings | Dieses Ersatzteil anfragen |
| 8 | 706296 | Schnapp Haken 14x55 DIN 1481 | Dieses Ersatzteil anfragen |
| 9 | 702369 | Schnapp Haken 8x55 DIN 1481 geomet | Dieses Ersatzteil anfragen |
| 10 | 372854 | Stoß Stoßdämpfer 351vb | Ansehen 372854 |
| 11 | 705605 | Sechskantmutter m14 DIN 980-V-8 | Dieses Ersatzteil anfragen |
| 12 | 706290 | Sechskantmutter m14 DIN 439-b-04 | Dieses Ersatzteil anfragen |
| 13 | 705519 | Sechskantmutter M10 DIN 985-10 | Ansehen 705519 |
| 14 | 1540229 | Ende stop drilled | Dieses Ersatzteil anfragen |
| 15 | ETK0005 | Housing | Dieses Ersatzteil anfragen |
| 16 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 17 | 705458 | Sechskant Schraube m10x30 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 18 | 706287 | Sechskant Schraube m14x80 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 19 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 20 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 21 | 1350596 | Ablenkung Hebel kompl.. IH=105:30 | Dieses Ersatzteil anfragen |
| 22 | 353140 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 23 | 649187 | Lager Schraube geschweißt | Dieses Ersatzteil anfragen |
