AL-KO ETI 811607 – AKS 3004/3504 facelift from 05/2011
Sie suchen Ersatzteile für AL-KO ETI 811607? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für AKS 3004/3504 facelift from 05/2011.
Zur TeilelisteExplosionszeichnung

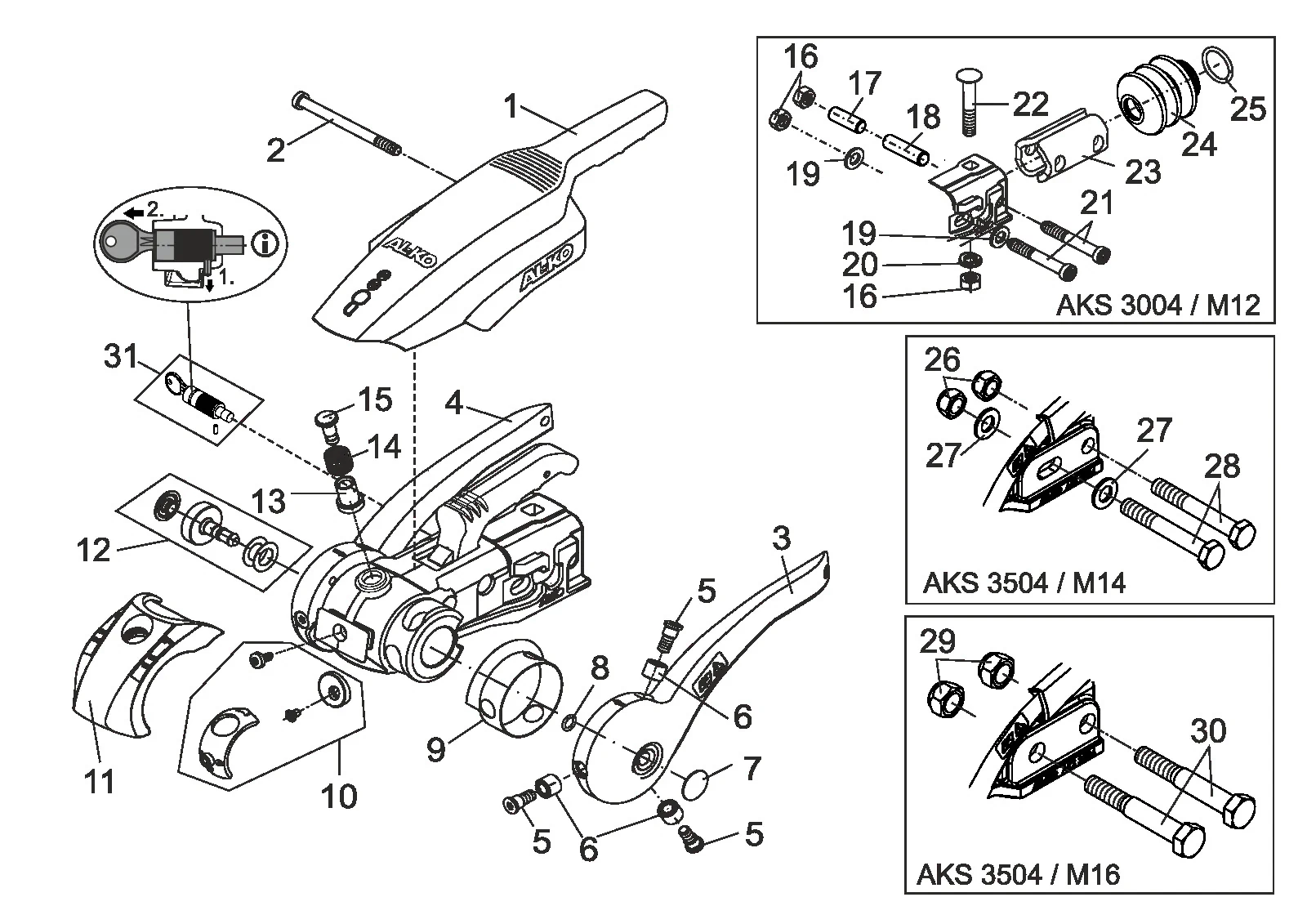

Technische Zeichnung 811607
AL-KO ETI 811607
Technische Daten
AL-KO | AKS3004/3504
ETI-Nummer
811607
Teile
32
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811607
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
32 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 693589 | Handgrip kompl.. aks3004 facelift | Dieses Ersatzteil anfragen |
| 2 | 690246 | Schraube m8x97 bei Zeichnung | Dieses Ersatzteil anfragen |
| 3 | 690241 | Thrust washerleft kompl.. | Ansehen 690241 |
| 4 | 690242 | Thrust washerright kompl.. | Ansehen 690242 |
| 5 | 372284 | Schraube m10x1 mit Stift bei Zeichnung | Dieses Ersatzteil anfragen |
| 6 | 380307 | Lager Buchse kompl.. | Ansehen 380307 |
| 7 | 1367606 | Plug AKS | Dieses Ersatzteil anfragen |
| 8 | 703149 | O-Ring 9x1,8 DIN 3770 | Ansehen 703149 |
| 9 | 372166 | Abdichten Ring | Ansehen 372166 |
| 10 | 691418 | Ersatz Teile Satz friction linings aks3004/3504 | Ansehen 691418 |
| 11 | 693590 | Soft dock AKS | Ansehen 693590 |
| 12 | 1220755 | Ersatz Teile Satz pressure Schrauben AKS 2000/2004/3004 | Ansehen 1220755 |
| 13 | 372288 | Signal button inside green | Ansehen 372288 |
| 14 | 372285 | Compression Feder | Dieses Ersatzteil anfragen |
| 15 | 372287 | Signal button outside red | Ansehen 372287 |
| 16 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 17 | 584883 | Montage Schraube 34 mm | Ansehen 584883 |
| 18 | 584884 | Montage Schraube 48 mm | Dieses Ersatzteil anfragen |
| 19 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 20 | 663457 | Scheibe concave Ø12,5 | Dieses Ersatzteil anfragen |
| 21 | 692034 | Schraube m12x78 bei Zeichnung | Ansehen 692034 |
| 22 | 603392 | Flat round Schraube m12x75 bei Zeichnung | Dieses Ersatzteil anfragen |
| 23 | 692318 | Abstand brackeØ35 | Ansehen 692318 |
| 23 | 692319 | Abstand bracke Ø45 | Dieses Ersatzteil anfragen |
| 24 | 607133 | Bellows Sicherheit-verpackt | Ansehen 607133 |
| 25 | 695644 | Retaining Feder | Dieses Ersatzteil anfragen |
| 26 | 705693 | Sechskantmutter m14 DIN 985-10 | Dieses Ersatzteil anfragen |
| 27 | 705490 | Scheibe a 15 DIN 125-st | Dieses Ersatzteil anfragen |
| 28 | 706354 | Sechskant Schraube m14x100 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 29 | 706306 | Sechskantmutter m16 DIN 985-8 | Ansehen 706306 |
| 30 | 706301 | Sechskant Schraube m16x100 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 31 | 1730301 | Ersatz Teile Satz Zylinder Schloss AKS 3504 | Ansehen 1730301 |
