AL-KO technische Zeichnung · ETI 811596
AL-KO ETI 811596 – Rad Bremse 2051aa/2051ab stub Achse 0°30'
Sie suchen Ersatzteile für AL-KO ETI 811596? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse 2051aa/2051ab stub Achse 0°30'.
Zur TeilelisteExplosionszeichnung

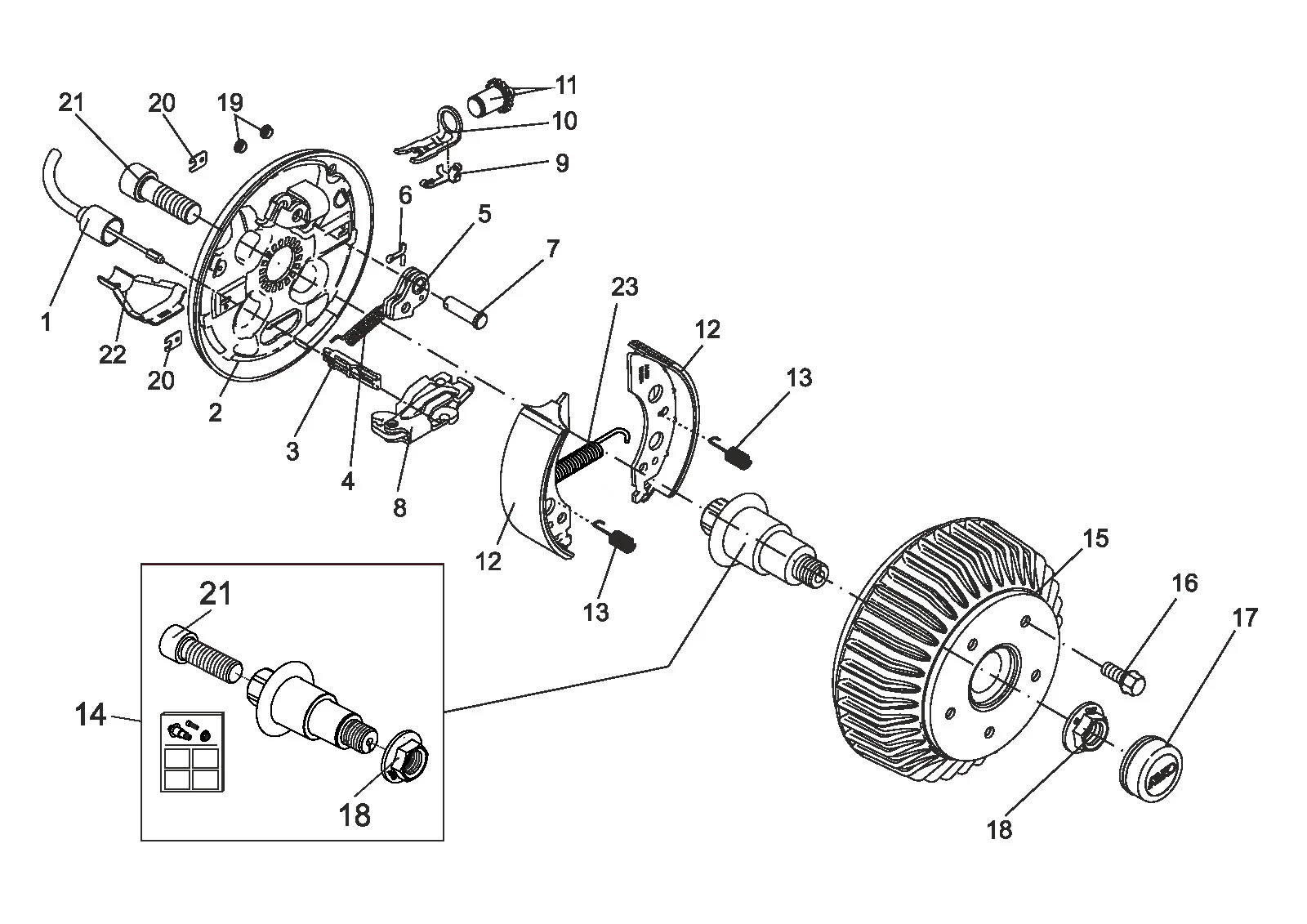

Technische Zeichnung 811596
AL-KO ETI 811596
Technische Daten
AL-KO | EURO 1 | 2051 | 650-750 kg
ETI-Nummer
811596
Teile
40
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811596
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
40 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 247281 | Bowdenzug Kabel Profi lang Lebensdauer 350/546 | Dieses Ersatzteil anfragen |
| 1 | 247282 | Bowdenzug Kabel Profi lang Lebensdauer 530/726 | Ansehen 247282 |
| 1 | 247283 | Bowdenzug Kabel Profi lang Lebensdauer 770/966 | Ansehen 247283 |
| 1 | 247284 | Bowdenzug Kabel Profi lang Lebensdauer 890/1086 | Ansehen 247284 |
| 1 | 247285 | Bowdenzug Kabel Profi lang Lebensdauer 1020/1216 | Ansehen 247285 |
| 1 | 247286 | Bowdenzug Kabel Profi lang Lebensdauer 1130/1326 | Ansehen 247286 |
| 1 | 247287 | Bowdenzug Kabel Profi lang Lebensdauer 1320/1516 | Ansehen 247287 |
| 1 | 247288 | Bowdenzug Kabel Profi lang Lebensdauer 1430/1626 | Ansehen 247288 |
| 1 | 247289 | Bowdenzug Kabel Profi lang Lebensdauer 1620/1816 | Ansehen 247289 |
| 1 | 247290 | Bowdenzug Kabel Profi lang Lebensdauer 1790/1986 | Ansehen 247290 |
| 2 | 571376 | Bremsen Platte geschweißt links 2051 | Ansehen 571376 |
| 2 | 571377 | Bremsen Platte geschweißt rechts 2051 | Ansehen 571377 |
| 2 | 586406 | Bremsen Platte ersetzt von 571376 | Dieses Ersatzteil anfragen |
| 2 | 586407 | Bremsen Platte ersetzt von 571377 | Dieses Ersatzteil anfragen |
| 3 | 604262 | Connection Öse Rad Bremse 1637/2051/2361 | Ansehen 604262 |
| 4 | 2187370003 | Spannung Feder | Ansehen 2187370003 |
| 5 | 385248 | Auto reserve Hebel kompl.. 2051/2361 | Dieses Ersatzteil anfragen |
| 6 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 7 | 368651 | Lager Schraube | Dieses Ersatzteil anfragen |
| 8 | 571510 | Expanding joint Schloss compl. 2051/2361 | Ansehen 571510 |
| 9 | 368405 | Compound Feder | Ansehen 368405 |
| 10 | 368361 | Bow pressure | Ansehen 368361 |
| 11 | 21873708 | Regulation Einheit Rad Bremse | Ansehen 21873708 |
| 12 | 1213889 | Ersatz Teile Satz Bremse Bremsbacke 2050/2051 | Ansehen 1213889 |
| 13 | 2088800003 | Compression Feder | Dieses Ersatzteil anfragen |
| 14 | 1732711 | Ersatz Teile Satz stub Achse ungebremst Lager Ø34 m20 | Dieses Ersatzteil anfragen |
| 14 | 1732712 | Ersatz Teile Satz stub Achse ungebremst Lager Ø39 m20 | Dieses Ersatzteil anfragen |
| 15 | 1932110 | Ersatz Teile Satz Bremse Trommel 2051 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932110 |
| 15 | 1224803 | Ersatz Teile Satz Lager Rad Bremse (Ø72/Ø39/37) 2051 1500kg | Ansehen 1224803 |
| 15 | 1932113 | Ersatz Teile Satz Bremse Trommel 2051 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932113 |
| 16 | 372138 | Rad Schraube sperical M12x1,5 x25 | Dieses Ersatzteil anfragen |
| 16 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 16 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 17 | 581197 | Abdichten Kappe Ø57 | Ansehen 581197 |
| 18 | 581200 | Flange Mutter m24x1.5 | Ansehen 581200 |
| 19 | 373245 | Plug ral6002 | Ansehen 373245 |
| 20 | 2382610002 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 21 | 704096 | Zylinder Schraube m20x60 DIN 912 bei Zeichnung | Ansehen 704096 |
| 22 | 371387 | Bremse Kabel shell 1637-2361 | Ansehen 371387 |
| 23 | 2082000007 | Spannung Feder | Ansehen 2082000007 |
