AL-KO ETI 811538 – Auflauf Gerät Typ 251g
Sie suchen Ersatzteile für AL-KO ETI 811538? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät Typ 251g.
Zur TeilelisteExplosionszeichnung

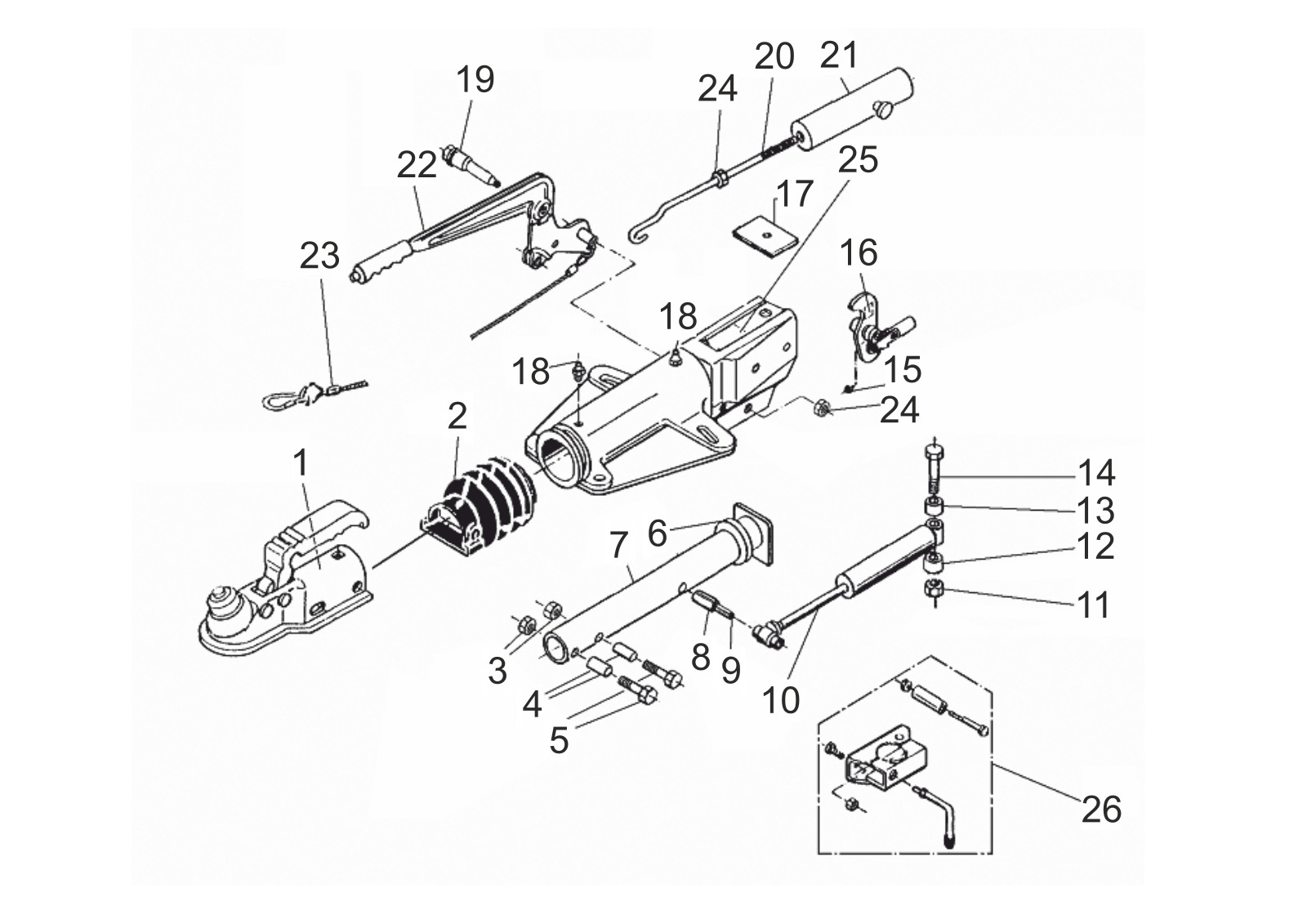

Technische Zeichnung 811538
AL-KO ETI 811538
Technische Daten
AL-KO | V-design | 251G | dead center lever | ball coupling
ETI-Nummer
811538
Teile
27
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811538
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
27 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | Dieses Ersatzteil anfragen |
| 2 | 366356 | Bellows | Ansehen 366356 |
| 3 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 4 | 1303762 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 5 | 706359 | Sechskant Schraube m12x75 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 6 | 371372 | Damping rubber | Ansehen 371372 |
| 7 | 625645 | Zug Rohr geschweißt | Ansehen 625645 |
| 8 | 704408 | Schnapp Haken 12x48 nach zeichnung | Dieses Ersatzteil anfragen |
| 9 | 704407 | Schnapp Haken 7x48 nach zeichnung | Dieses Ersatzteil anfragen |
| 10 | 372641 | Stoß Stoßdämpfer 251vb/251s/251g | Ansehen 372641 |
| 11 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 12 | 647903 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 13 | 647900 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 14 | 705434 | Sechskant Schraube m12x90 DIN 931 8.8 | Ansehen 705434 |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 16 | 626796 | Ablenkung Hebel kompl.. IH=90:27 M12 | Dieses Ersatzteil anfragen |
| 16 | 626829 | Ablenkung Hebel kompl.. IH=90:33,5 M12 | Dieses Ersatzteil anfragen |
| 17 | 581699 | Stop Platte | Ansehen 581699 |
| 18 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 19 | 607018 | Lager Schraube m12x86,5 | Dieses Ersatzteil anfragen |
| 20 | 607013 | Haken Stab | Dieses Ersatzteil anfragen |
| 21 | 645388 | Feder Zylinder kompl.. | Dieses Ersatzteil anfragen |
| 22 | 645420 | Hand Bremse Hebel inkl.. Bremse away Kabel dead point | Dieses Ersatzteil anfragen |
| 23 | 368605 | Breakaway Kabel mit hooks 950 mm Länge für common commercial trailers | Ansehen 368605 |
| 24 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 25 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 26 | 293020 | Retrofit Satz, Klemme, Last capacity 150 kg | Ansehen 293020 |
