AL-KO ETI 811477 – Auflauf Gerät V 251s
Sie suchen Ersatzteile für AL-KO ETI 811477? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 251s.
Zur TeilelisteExplosionszeichnung

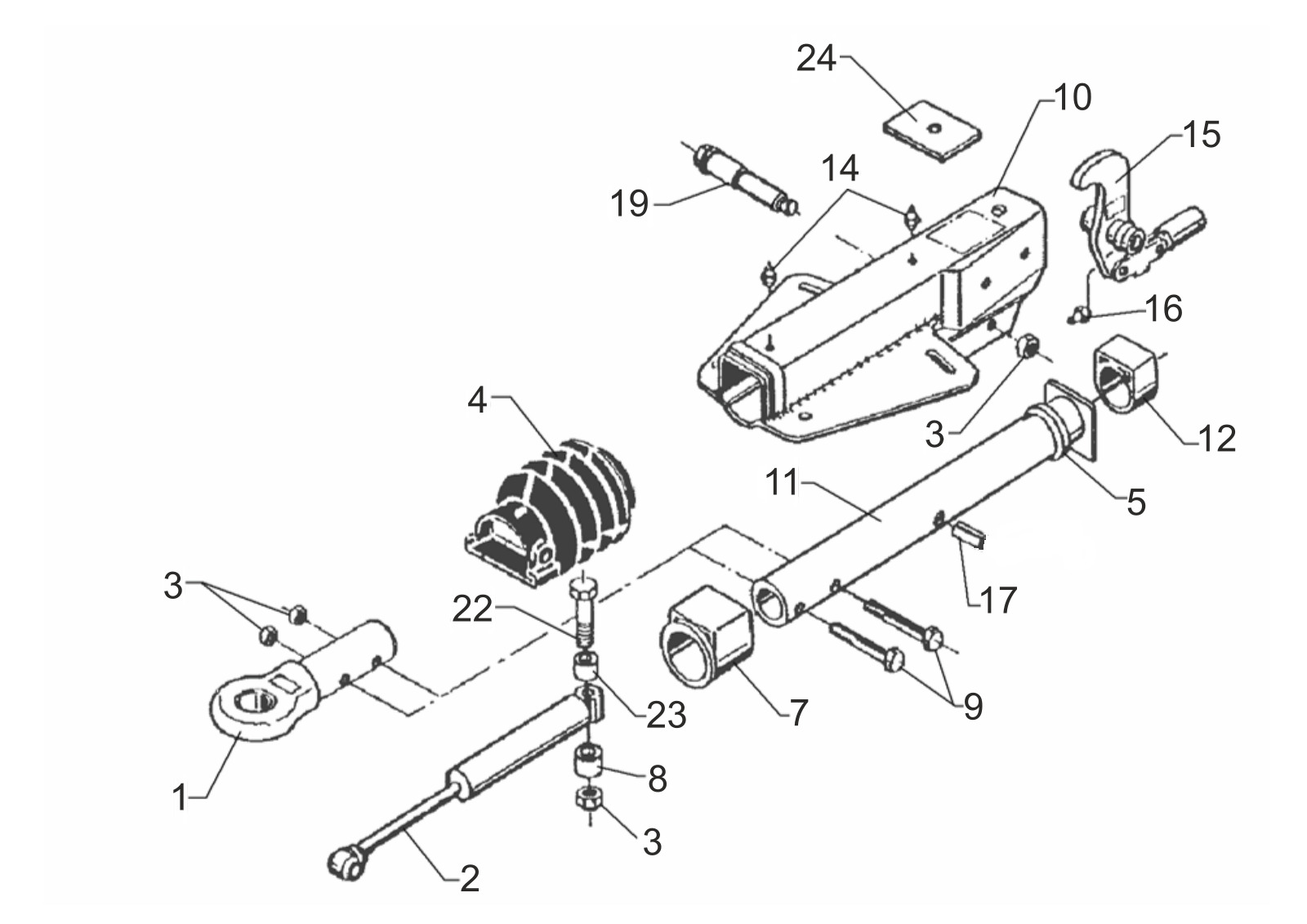

Technische Zeichnung 811477
AL-KO ETI 811477
Technische Daten
AL-KO | V-design | 251S | with gas spring lever | drawbar eye
ETI-Nummer
811477
Teile
24
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811477
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
24 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1310292 | Deichsel Öse nato Ø76 | Dieses Ersatzteil anfragen |
| 2 | 372641 | Stoß Stoßdämpfer 251vb/251s/251g | Ansehen 372641 |
| 3 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 7 | 353943 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 8 | 625646 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 8 | 647900 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 9 | 705545 | Sechskant Schraube m12x60 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 10 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 11 | 385536 | Zug Rohr geschweißt | Dieses Ersatzteil anfragen |
| 12 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 15 | 380285 | Ablenkung Hebel kompl.. IH=90:30 | Dieses Ersatzteil anfragen |
| 15 | 1351148 | Ablenkung Hebel kompl.. IH=90:29 | Dieses Ersatzteil anfragen |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 17 | 707262 | Spannen Stift 12x48 ISO 8748-st bei Zeichnung | Dieses Ersatzteil anfragen |
| 19 | 625255 | Lager Schraube m12x67 | Dieses Ersatzteil anfragen |
| 22 | 705434 | Sechskant Schraube m12x90 DIN 931 8.8 | Ansehen 705434 |
| 22 | 706348 | Sechskant Schraube m16x90 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 23 | 625400 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 23 | 647903 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 24 | 581699 | Stop Platte | Ansehen 581699 |
| 24 | 625392 | Stop Platte | Dieses Ersatzteil anfragen |
