AL-KO ETI 811461 – Auflauf Gerät V 161s
Sie suchen Ersatzteile für AL-KO ETI 811461? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 161s.
Zur TeilelisteExplosionszeichnung

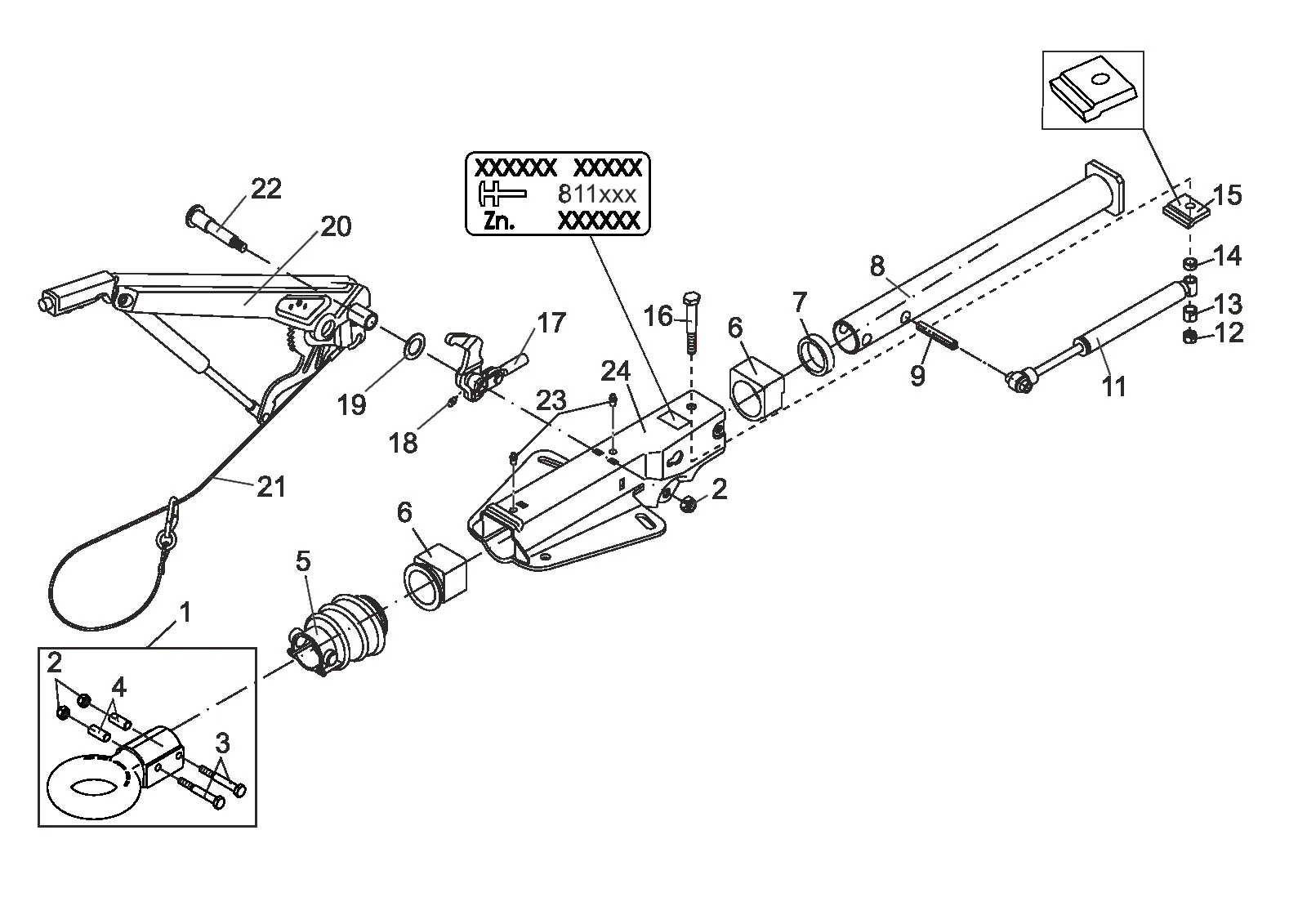

Technische Zeichnung 811461
AL-KO ETI 811461
Technische Daten
AL-KO | V-design | 161S | with gas spring lever | drawbar eye
ETI-Nummer
811461
Teile
23
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811461
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
23 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1224111 | Deichsel Öse nato Ø76 mit Befestigung Material Ausführung e | Ansehen 1224111 |
| 2 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 3 | 706080 | Sechskant Schraube m12x90 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 4 | 647923 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 5 | 366356 | Bellows | Ansehen 366356 |
| 6 | 1210131 | Ersatz Teil Satz bushing Auflauf | Ansehen 1210131 |
| 7 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 385536 | Zug Rohr geschweißt | Dieses Ersatzteil anfragen |
| 9 | 707262 | Spannen Stift 12x48 ISO 8748-st bei Zeichnung | Dieses Ersatzteil anfragen |
| 11 | 365482 | Stoß Stoßdämpfer 161s sweden | Ansehen 365482 |
| 12 | 706306 | Sechskantmutter m16 DIN 985-8 | Ansehen 706306 |
| 13 | 625646 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 14 | 625400 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 15 | 625392 | Stop Platte | Dieses Ersatzteil anfragen |
| 16 | 706348 | Sechskant Schraube m16x90 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 17 | 380525 | Ablenkung Hebel kompl.. uni IH=90:27 | Ansehen 380525 |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 19 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 20 | 220098 | Hand Bremse Hebel inkl.. Bremse away Kabel 251s/g | Ansehen 220098 |
| 21 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 22 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 23 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 24 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
