AL-KO technische Zeichnung · ETI 811412
AL-KO ETI 811412 – Nabe Rad Last 800 kg
Sie suchen Ersatzteile für AL-KO ETI 811412? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Nabe Rad Last 800 kg.
Zur TeilelisteExplosionszeichnung

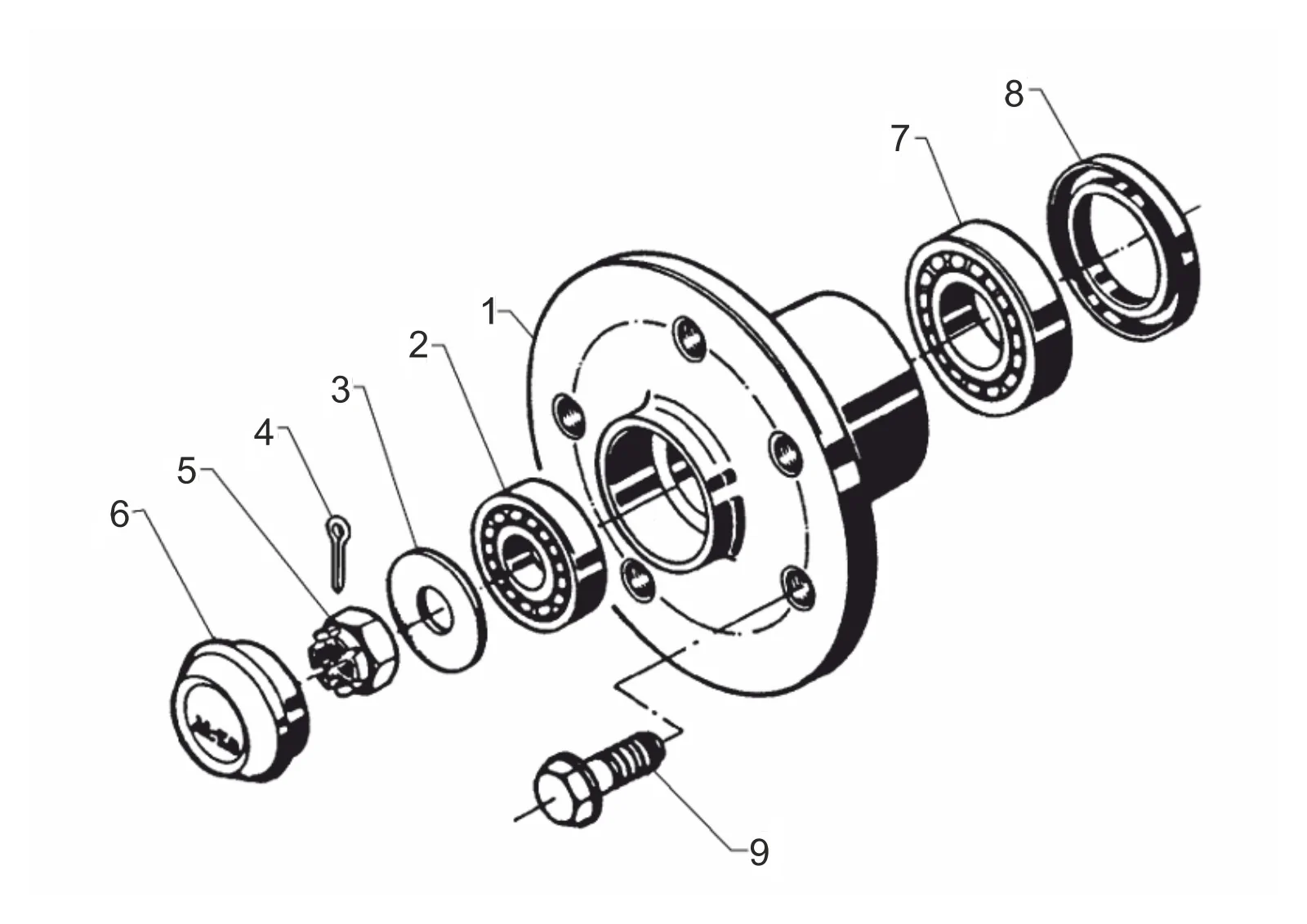

Technische Zeichnung 811412
AL-KO ETI 811412
Technische Daten
AL-KO | standard | 800 kg
ETI-Nummer
811412
Teile
12
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811412
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
12 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 357722 | Nabe 112x5-M12x1,5 | Dieses Ersatzteil anfragen |
| 1 | 1310922 | Nabe 130x4-m14x1,5 | Dieses Ersatzteil anfragen |
| 2 | 700260 | Konisch Rolle Lager 32005 xdin 720 | Dieses Ersatzteil anfragen |
| 3 | 706688 | Scheibe b 23 DIN 125-st | Dieses Ersatzteil anfragen |
| 4 | 700196 | Geteilt Stift 5x40 DIN 94 | Dieses Ersatzteil anfragen |
| 5 | 700118 | Castle Mutter m22x1,5 DIN 937 | Dieses Ersatzteil anfragen |
| 6 | 2083990002 | Ende Kappe Ø48 al-ko | Ansehen 2083990002 |
| 7 | 700261 | Konisch Rolle Lager 32007 xdin 720 | Dieses Ersatzteil anfragen |
| 8 | 700272 | Rotary Welle lip Dichtung as 42x62x7 DIN 3760-nb | Ansehen 700272 |
| 9 | 2081670002 | Rad Schraube sperical m14x1,5 x25 | Dieses Ersatzteil anfragen |
| 9 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 9 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
