AL-KO ETI 811405 – Auflauf Gerät 161s
Sie suchen Ersatzteile für AL-KO ETI 811405? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät 161s.
Zur TeilelisteExplosionszeichnung

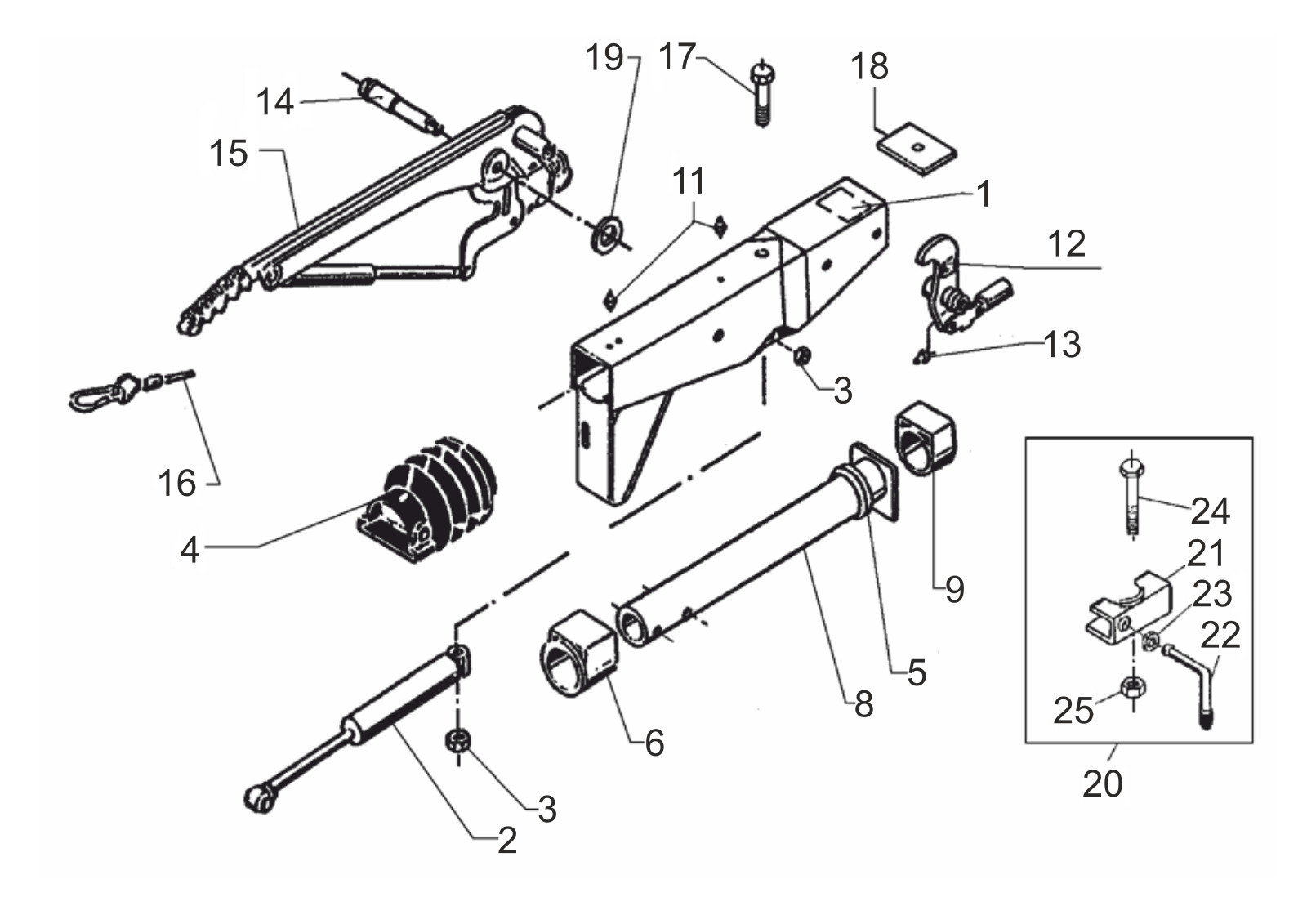

Technische Zeichnung 811405
AL-KO ETI 811405
Technische Daten
AL-KO | square design | 161S | with gas spring lever | without ball coupling parts
ETI-Nummer
811405
Teile
23
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811405
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
23 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 2 | 583528 | Stoß Stoßdämpfer 131r | Ansehen 583528 |
| 3 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 4 | 366356 | Bellows | Ansehen 366356 |
| 5 | 371372 | Damping rubber | Ansehen 371372 |
| 6 | 353943 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 8 | 571874 | Zug Rohr geschweißt 251s | Ansehen 571874 |
| 9 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 11 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ansehen 375900 |
| 12 | 380265 | Ablenkung Hebel kompl.. IH=90:27 | Ansehen 380265 |
| 13 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 14 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 15 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ansehen 220094 |
| 16 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 17 | 705425 | Sechskant Schraube m12x120 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 18 | 581699 | Stop Platte | Ansehen 581699 |
| 19 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
| 20 | ETK0004 | Baugruppe Klemme geschweißt | Dieses Ersatzteil anfragen |
| 21 | 20531802 | Jockey Rad outer Klemme | Dieses Ersatzteil anfragen |
| 22 | 20531703 | Klemme Griff Komplett zinc coated | Ansehen 20531703 |
| 23 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 24 | 705498 | Sechskant Schraube m8x65 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 25 | 700643 | Sechskantmutter m8 DIN 980-V-8 ZP | Dieses Ersatzteil anfragen |
