AL-KO technische Zeichnung · ETI 811401
AL-KO ETI 811401 – Rad Bremse 3062
Sie suchen Ersatzteile für AL-KO ETI 811401? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse 3062.
Zur TeilelisteExplosionszeichnung

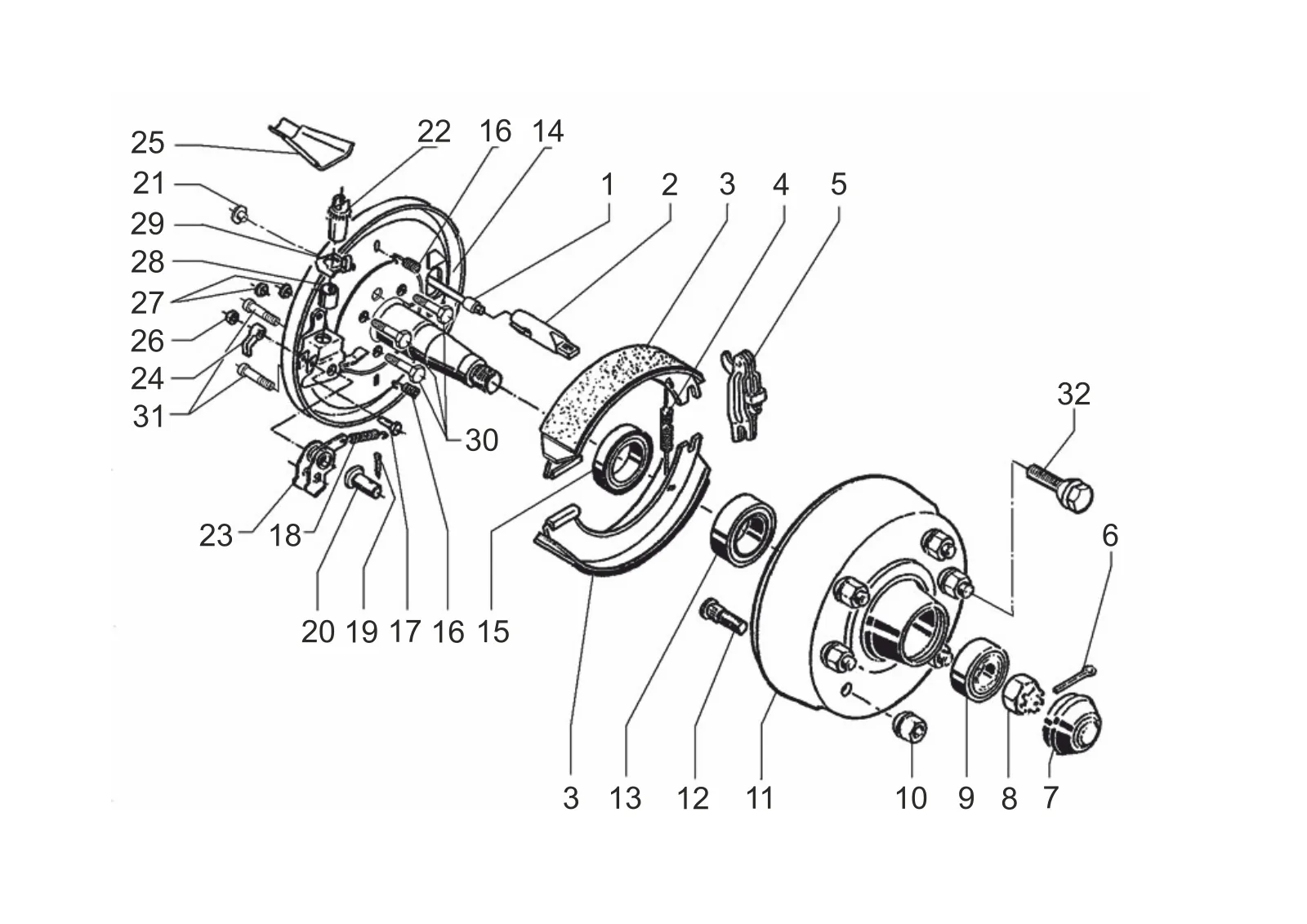

Technische Zeichnung 811401
AL-KO ETI 811401
Technische Daten
AL-KO | standard | 3062
ETI-Nummer
811401
Teile
45
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811401
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
45 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 241106 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241107 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241108 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241109 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241110 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241111 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 1 | 241112 | Bowdenzug Kabel mit threaded Schraube M10 | Dieses Ersatzteil anfragen |
| 2 | 372891 | Connection Öse Rad Bremse 3081 | Dieses Ersatzteil anfragen |
| 3 | 1220334 | Satz Bremse Bremsbacke für one Achse 3062 | Ansehen 1220334 |
| 4 | 355833 | Spannung Feder links | Dieses Ersatzteil anfragen |
| 4 | 2589250004 | Spannung Feder rechts | Dieses Ersatzteil anfragen |
| 5 | 385165 | Expanding joint Schloss compl. | Ansehen 385165 |
| 6 | 700856 | Geteilt Stift 6,3x63 DIN 94 | Dieses Ersatzteil anfragen |
| 7 | 368527 | Abdichten Kappe Ø70 | Ansehen 368527 |
| 8 | 706286 | Castle Mutter m33x1,5 DIN 937 | Dieses Ersatzteil anfragen |
| 9 | 702125 | Konisch Rolle Lager DIN 720 - 32008-x | Dieses Ersatzteil anfragen |
| 10 | 602439 | Rad nutm16x1,5 cone 80° | Dieses Ersatzteil anfragen |
| 10 | 701202 | Rad Mutter DIN 74361-a18- 8 a3b (m18x1,5) | Dieses Ersatzteil anfragen |
| 11 | 691619 | Bremstrommel kpl. mit lager und radbolzen Ø205x6 | Ansehen 691619 |
| 11 | 1361928 | Bremse Trommel kompl.. 3062 130x5 | Dieses Ersatzteil anfragen |
| 11 | 1366982 | Bremse Trommel kompl.. 3062-165,1x1,5 | Dieses Ersatzteil anfragen |
| 11 | 1655813 | Bremse druml 3062 165,1x5/Rad Schrauben | Dieses Ersatzteil anfragen |
| 12 | 370101 | Rad stud m16x1,5 | Dieses Ersatzteil anfragen |
| 12 | 2487940005 | Rad stud m18x1,5 x58 | Dieses Ersatzteil anfragen |
| 13 | 701774 | Konisch Rolle Lager DIN 720 - 30211 | Dieses Ersatzteil anfragen |
| 14 | 690600 | Bremsen Platte links 3062 | Dieses Ersatzteil anfragen |
| 14 | 690601 | Bremsen Platte rechts 3062 | Dieses Ersatzteil anfragen |
| 15 | 702126 | Rotary Welle lip Dichtung as 65x100x10 DIN 3760-nb | Dieses Ersatzteil anfragen |
| 16 | 2781960004 | Compression Feder | Dieses Ersatzteil anfragen |
| 17 | 371543 | Schraube m8x35 DIN 7984 | Dieses Ersatzteil anfragen |
| 18 | 690615 | Spannung Feder | Dieses Ersatzteil anfragen |
| 19 | 700193 | Geteilt Stift 4x25 DIN 94 | Dieses Ersatzteil anfragen |
| 20 | 706311 | Schraube b16 h11x60x54,0 en22341- | Dieses Ersatzteil anfragen |
| 21 | 357228 | Dichtung plug | Dieses Ersatzteil anfragen |
| 22 | 646155 | Regulation Einheit Rad Bremse 3062/3081 | Dieses Ersatzteil anfragen |
| 23 | 690582 | Auto reserve Hebel kompl.. 3062 | Dieses Ersatzteil anfragen |
| 24 | 368530 | Winde catch | Dieses Ersatzteil anfragen |
| 25 | 372890 | Shell | Dieses Ersatzteil anfragen |
| 26 | 705383 | Sechskantmutter m8 DIN 985-8 | Dieses Ersatzteil anfragen |
| 27 | 373245 | Plug ral6002 | Ansehen 373245 |
| 28 | 368535 | Buchse | Dieses Ersatzteil anfragen |
| 29 | 358259 | Securing Teil | Dieses Ersatzteil anfragen |
| 30 | 705456 | Sechskant screwm12x25 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 31 | 706401 | Zylinder Schraube m 8x18 DIN 912 8.8 | Dieses Ersatzteil anfragen |
| 32 | 2081670002 | Rad Schraube sperical m14x1,5 x25 | Dieses Ersatzteil anfragen |
