AL-KO technische Zeichnung · ETI 811390
AL-KO ETI 811390 – Hydraulic transmission Gerät
Sie suchen Ersatzteile für AL-KO ETI 811390? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Hydraulic transmission Gerät.
Zur TeilelisteExplosionszeichnung

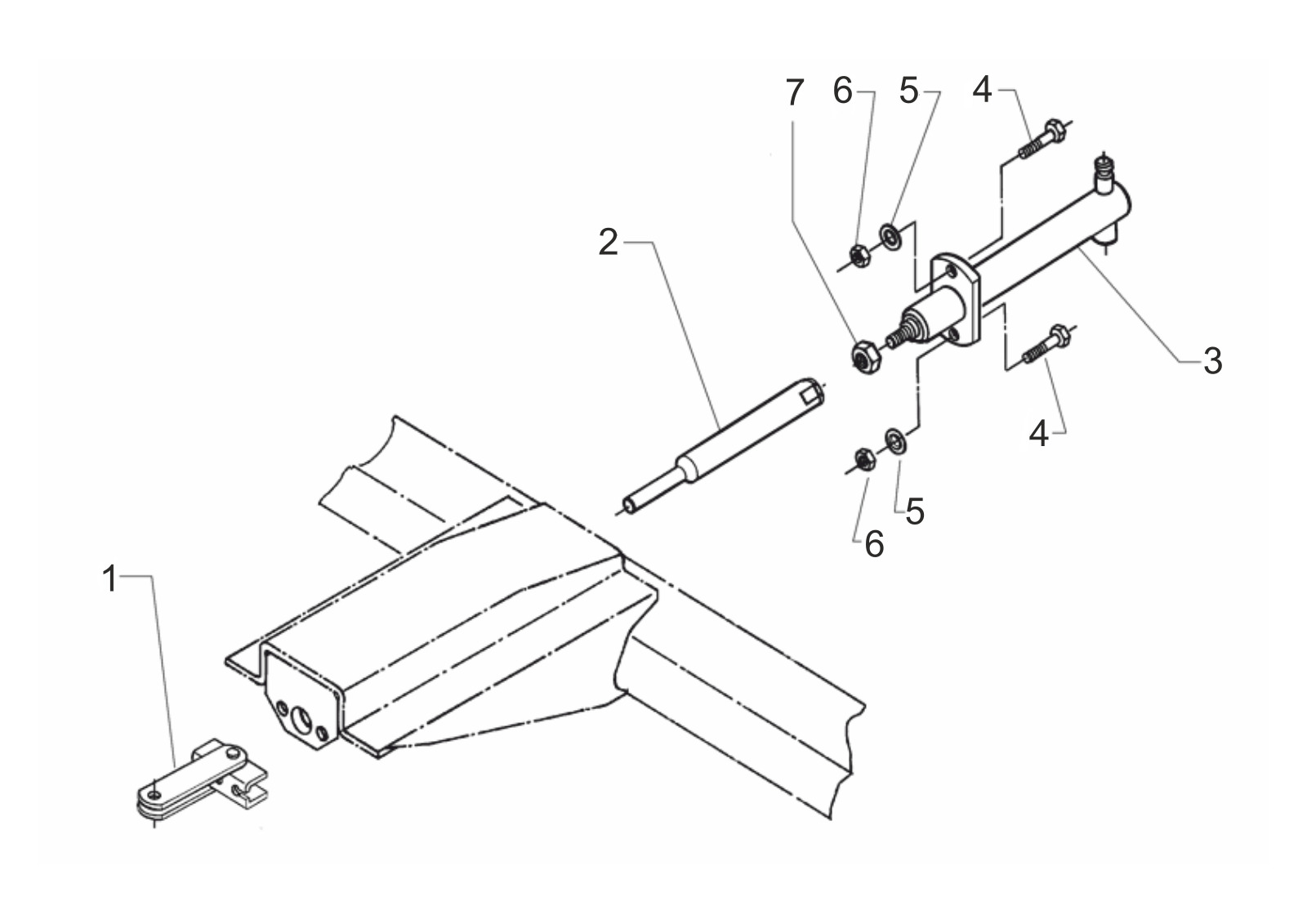

Technische Zeichnung 811390
AL-KO ETI 811390
Technische Daten
AL-KO | hydr. transmission device
ETI-Nummer
811390
Teile
7
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811390
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
7 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 1313896 | Connection Profil geschweißt | Dieses Ersatzteil anfragen |
| 2 | 690111 | Welle Ø20 | Dieses Ersatzteil anfragen |
| 3 | 690108 | Hydraulic Zylinder | Dieses Ersatzteil anfragen |
| 4 | 705451 | Sechskant Schraube m8x35 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 5 | 705395 | Scheibe a8,4 DIN 125-st | Dieses Ersatzteil anfragen |
| 6 | 705383 | Sechskantmutter m8 DIN 985-8 | Dieses Ersatzteil anfragen |
| 7 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
