AL-KO technische Zeichnung · ETI 811379
AL-KO ETI 811379 – Deichsel Typ 120sr/121sr parking Bremse
Sie suchen Ersatzteile für AL-KO ETI 811379? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Deichsel Typ 120sr/121sr parking Bremse.
Zur TeilelisteExplosionszeichnung

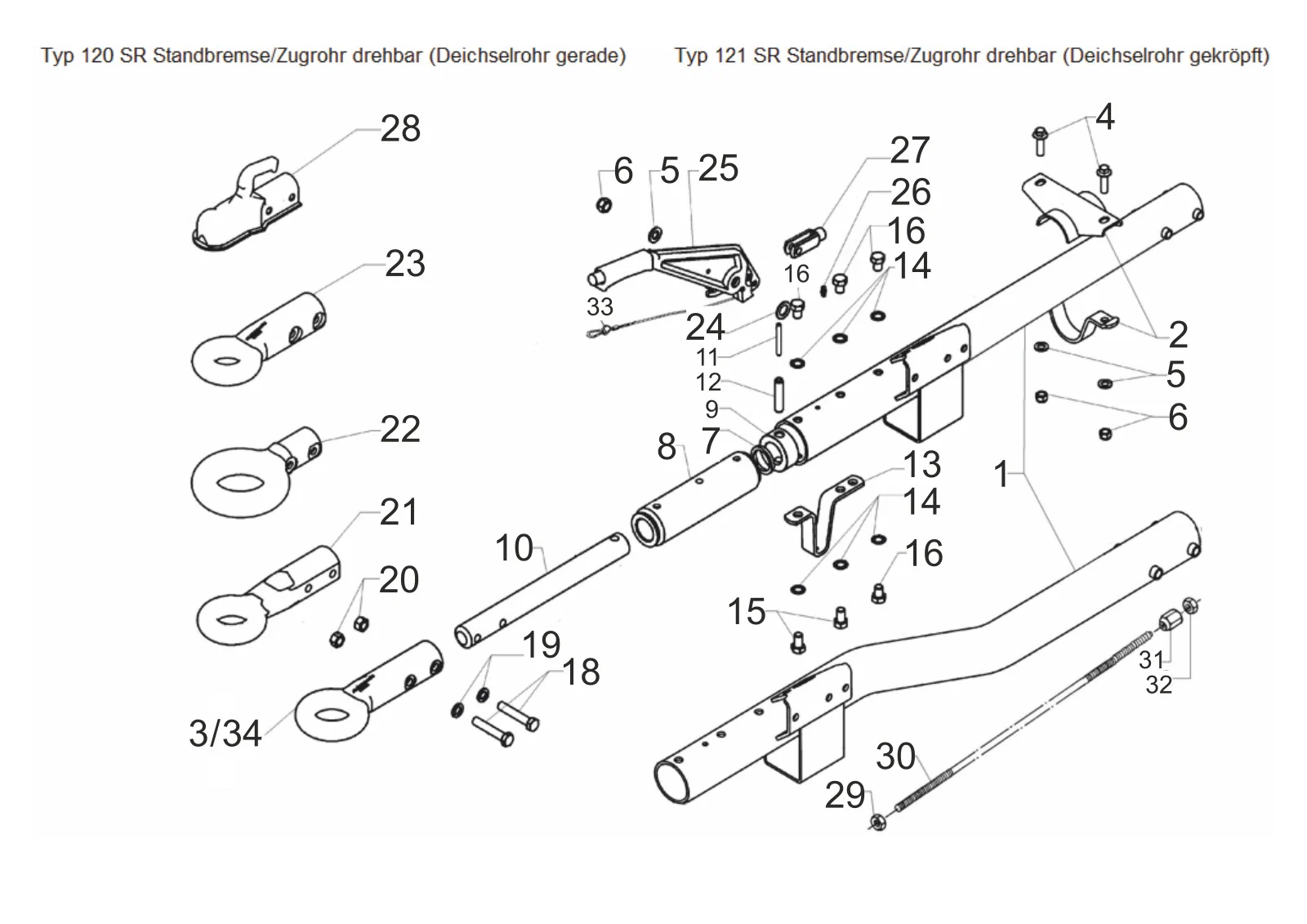

Technische Zeichnung 811379
AL-KO ETI 811379
Technische Daten
AL-KO | round tube | unbraked | 120SR/121SR
ETI-Nummer
811379
Teile
32
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811379
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
32 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0022 | Deichsel | Dieses Ersatzteil anfragen |
| 2 | 294053 | Stütze frame Rohr 70 mit Halter | Dieses Ersatzteil anfragen |
| 3 | 638674 | Deichsel Öse Ø40 | Dieses Ersatzteil anfragen |
| 4 | 705449 | Sechskant Schraube m12x40 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 5 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 6 | 700123 | Sechskantmutter M12 DIN 985-10 | Dieses Ersatzteil anfragen |
| 7 | 2072400206 | Damping rubber | Dieses Ersatzteil anfragen |
| 8 | 602692 | Lager cartridge kompl.. | Dieses Ersatzteil anfragen |
| 9 | 359235 | Buchse drilled | Dieses Ersatzteil anfragen |
| 11 | 701785 | Schnapp Haken 7x55 DIN 1481 | Dieses Ersatzteil anfragen |
| 12 | 701786 | Schnapp Haken 12x55 DIN 1481 | Dieses Ersatzteil anfragen |
| 13 | 203037 | Strap | Dieses Ersatzteil anfragen |
| 14 | 701269 | Verzahnt Schloss Scheibe j 13 DIN 6797 | Dieses Ersatzteil anfragen |
| 15 | 704122 | Sechskant Schraube m12x20 DIN 933 a2-70 | Dieses Ersatzteil anfragen |
| 16 | 700826 | Sechskant Schraube m12x16 DIN 933 8.8 ZP | Dieses Ersatzteil anfragen |
| 18 | 705419 | Sechskant Schraube m12x65 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 19 | 700130 | Feder Schloss Scheibe b12 DIN 127 ZP | Dieses Ersatzteil anfragen |
| 20 | 705379 | Sechskantmutter M12 DIN 934-8 | Dieses Ersatzteil anfragen |
| 21 | 217300 | Deichsel Öse italien mit Befestigung Material | Dieses Ersatzteil anfragen |
| 22 | 217241 | Deichsel Öse nato Ø76 | Dieses Ersatzteil anfragen |
| 23 | 217240 | Deichsel Öse DIN Ø40 | Dieses Ersatzteil anfragen |
| 24 | 700273 | Scheibe 17 DIN 433 | Dieses Ersatzteil anfragen |
| 25 | 204620 | Hand Bremse Hebel inkl.. Bremse away Kabel | Dieses Ersatzteil anfragen |
| 26 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 27 | 212759 | Fork Kopf g10x40 | Dieses Ersatzteil anfragen |
| 28 | 247162 | Kupplung ak160/a Ø35 mit Montage Teile | Ansehen 247162 |
| 29 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 30 | ETK0006 | Linkage: please specify the Länge und diameter | Dieses Ersatzteil anfragen |
| 31 | 2088890006 | Kugel Mutter M10 35 mm lang | Ansehen 2088890006 |
| 32 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 33 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 34 | 291183 | Deichsel Öse 2" | Dieses Ersatzteil anfragen |
