AL-KO technische Zeichnung · ETI 811364A
AL-KO ETI 811364A – Winde Typ 901a Kurbel 260/30°
Sie suchen Ersatzteile für AL-KO ETI 811364A? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Winde Typ 901a Kurbel 260/30°.
Zur TeilelisteExplosionszeichnung

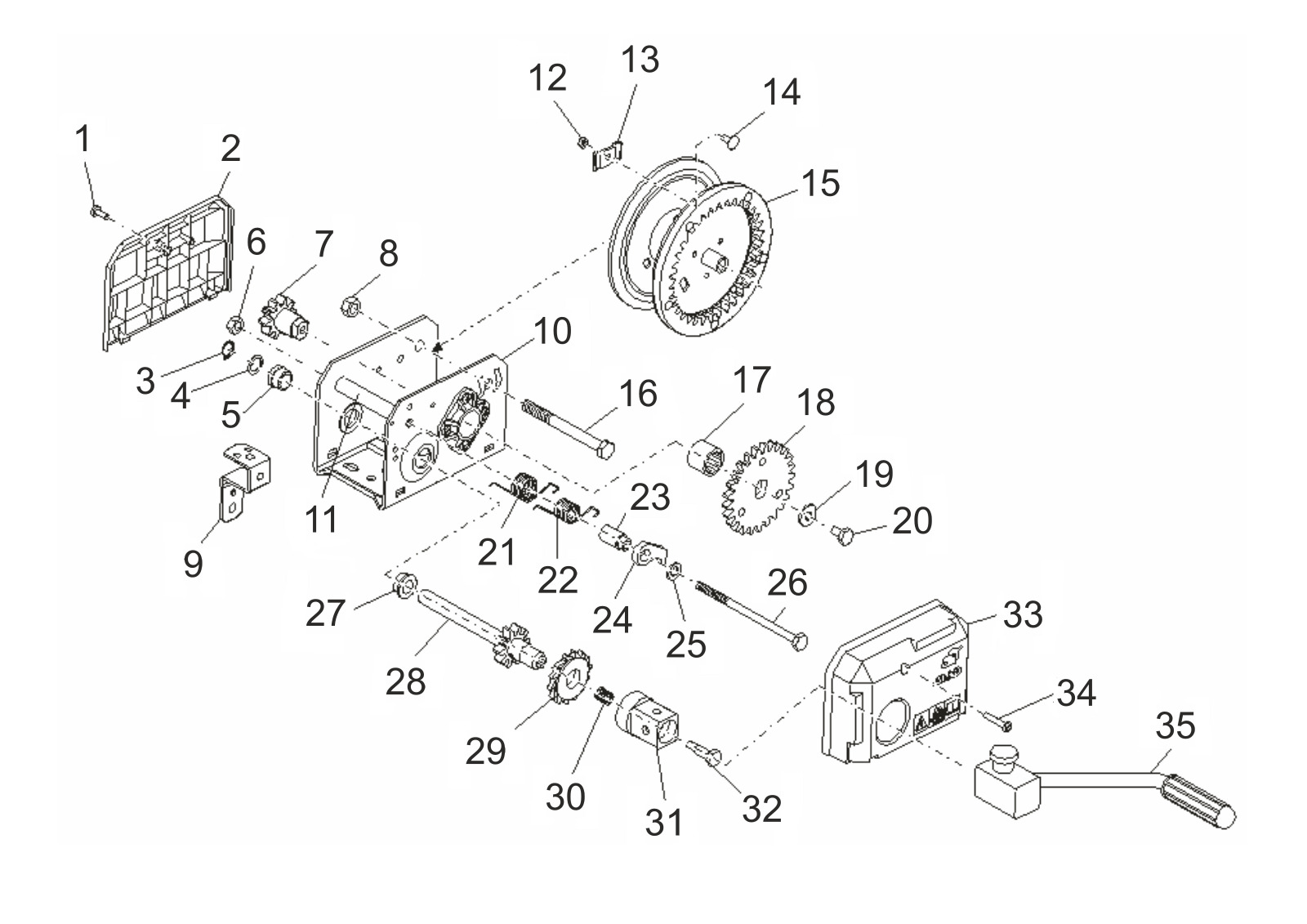

Technische Zeichnung 811364A
AL-KO ETI 811364A
Technische Daten
AL-KO | 901A
ETI-Nummer
811364A
Teile
35
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811364A
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
35 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 589122 | Schraube duo-taptite m6x16-c | Dieses Ersatzteil anfragen |
| 2 | 352443 | Covere rear | Dieses Ersatzteil anfragen |
| 3 | 704722 | Retaining Ring 16x1 DIN 471 ZP | Dieses Ersatzteil anfragen |
| 4 | 706518 | Scheibe pa 16x22x0,5 DIN 988 | Dieses Ersatzteil anfragen |
| 5 | 690546 | Lager Buchse Typ 901 | Dieses Ersatzteil anfragen |
| 6 | 706435 | Self Verriegelung Mutter biw M10 | Dieses Ersatzteil anfragen |
| 7 | 352018 | Countershaft sprocket | Dieses Ersatzteil anfragen |
| 8 | 706437 | Self Verriegelung Mutter biw M12 | Ansehen 706437 |
| 9 | 352450 | Halter | Dieses Ersatzteil anfragen |
| 10 | ETK0015 | No Ersatz Teil | Dieses Ersatzteil anfragen |
| 11 | 352483 | Abstand pipe 901 a | Dieses Ersatzteil anfragen |
| 12 | 705480 | Sechskantmutter m6 DIN 934-8 | Dieses Ersatzteil anfragen |
| 13 | 352015 | Seil Klemme | Dieses Ersatzteil anfragen |
| 14 | 706416 | Round-Kopf Schraube m6x16 DIN 603 8.8 | Dieses Ersatzteil anfragen |
| 15 | 352511 | Seil Trommel kompl.. | Dieses Ersatzteil anfragen |
| 16 | 352431 | Sechskant Schraube m12x125 8,8 | Dieses Ersatzteil anfragen |
| 17 | 700837 | Needle Rolle Lager 25x32x26 DIN 618 | Dieses Ersatzteil anfragen |
| 18 | 352021 | Gear Rad kompl.. | Dieses Ersatzteil anfragen |
| 19 | 352111 | Scheibe Ø11 similar DIN 1440 | Dieses Ersatzteil anfragen |
| 20 | 706237 | Sechskant Schraube m10x16 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 21 | 352709 | Rotation Torsion Feder Ø24 | Dieses Ersatzteil anfragen |
| 22 | 352710 | Rotation Torsion Feder Ø19 | Dieses Ersatzteil anfragen |
| 23 | 352703 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 24 | 352706 | Ratched brace | Dieses Ersatzteil anfragen |
| 25 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 26 | 706363 | Sechskant Schraube m10x160 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 27 | 352992 | Lager Buchse kompl.. | Dieses Ersatzteil anfragen |
| 28 | 352705 | Antrieb Welle kompl.. 901 | Dieses Ersatzteil anfragen |
| 29 | 352727 | Ratchet Rad glued | Dieses Ersatzteil anfragen |
| 30 | 352291 | Pressure Feder | Dieses Ersatzteil anfragen |
| 31 | 352702 | Kurbel Mutter Winde Typ 900 | Dieses Ersatzteil anfragen |
| 32 | 607377 | Shoulder Schraube | Dieses Ersatzteil anfragen |
| 33 | 352445 | Covere ral 3003 | Ansehen 352445 |
| 34 | 589495 | Schraube duo-taptite m6x35-c | Dieses Ersatzteil anfragen |
| 35 | 352606 | Kurbel kompl.. Typ 901/a | Dieses Ersatzteil anfragen |
