AL-KO ETI 811359 – Kupplung aks2004 (uk)

Sie suchen Ersatzteile für AL-KO ETI 811359? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Kupplung aks2004 (uk).

ETI-Nummer: 811359 22 Teile

Zur Teileliste

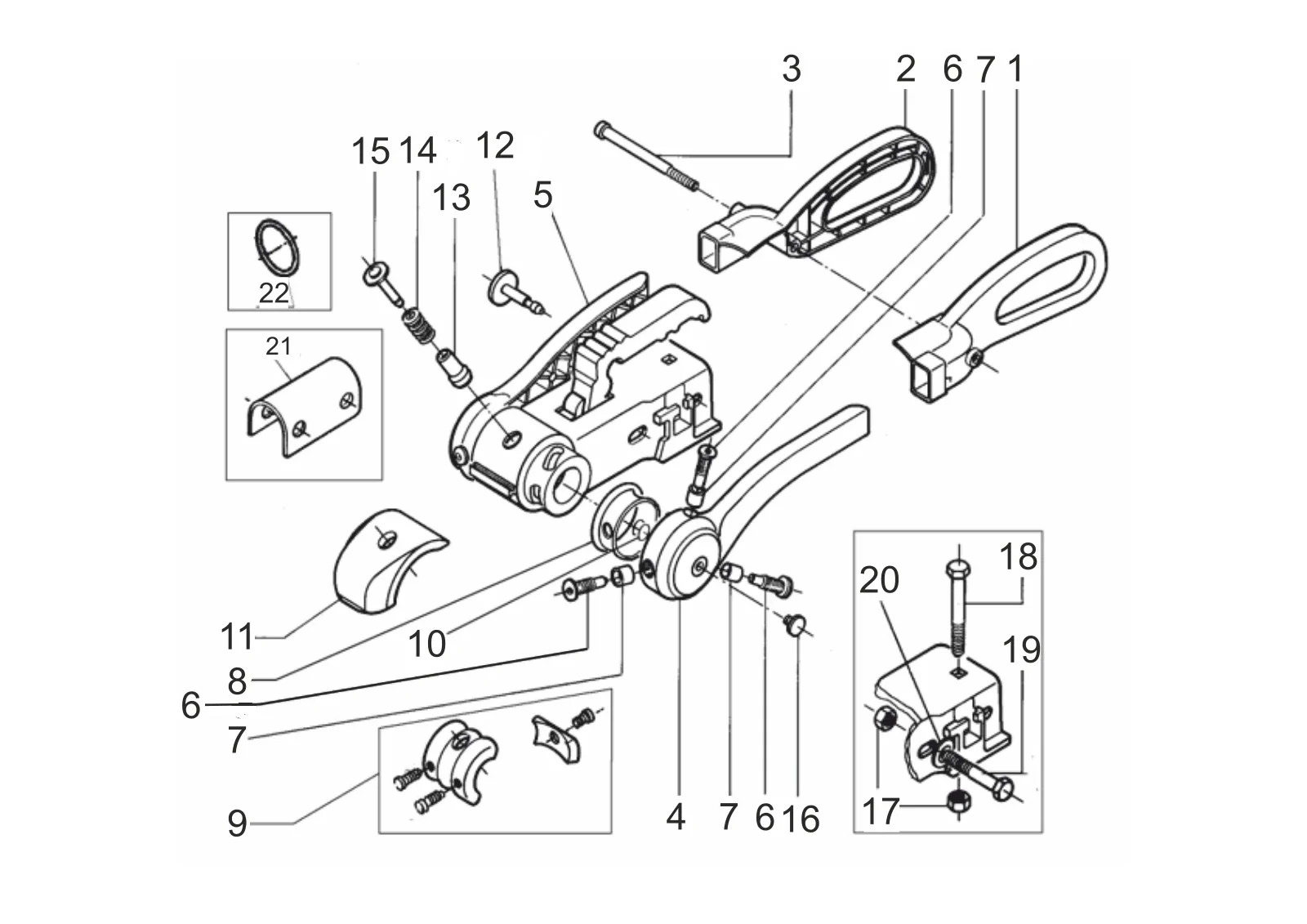

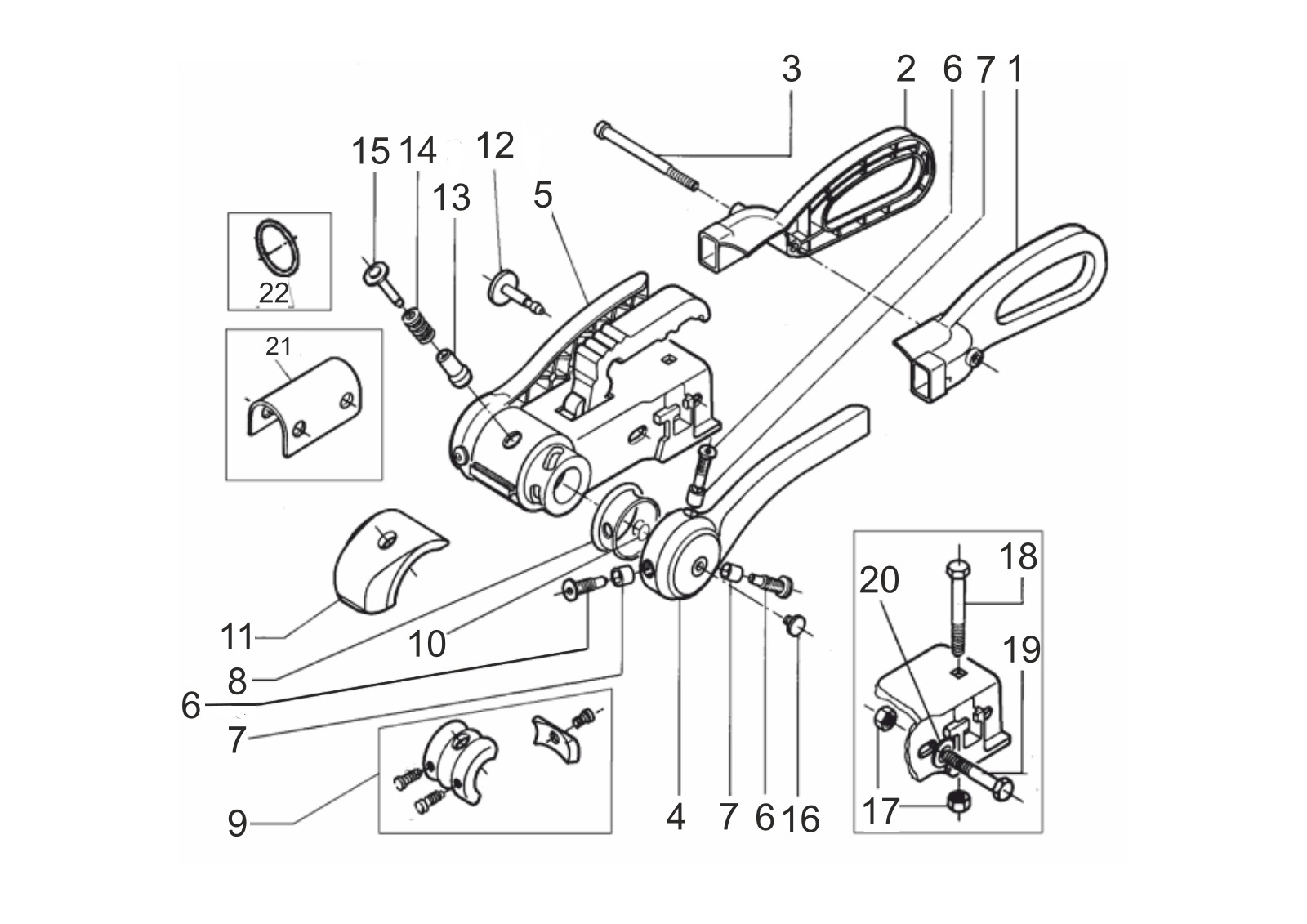

Explosionszeichnung

Technische Zeichnung 811359

Zeichnung in voller Größe öffnen (neuer Tab)

AL-KO ETI 811359

Technische Daten

AL-KO | AKS2004

ETI-Nummer

811359

Teile

Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.

Ersatzteile

Teileliste für ETI 811359

Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.

22 Teile

Pos.	Artikelnummer	Beschreibung
1	690243	Griff links	Dieses Ersatzteil anfragen
2	690244	Griff rechts	Dieses Ersatzteil anfragen
3	690246	Schraube m8x97 bei Zeichnung	Dieses Ersatzteil anfragen
4	690241	Thrust washerleft kompl..	Ansehen 690241→
5	690242	Thrust washerright kompl..	Ansehen 690242→
6	372284	Schraube m10x1 mit Stift bei Zeichnung	Dieses Ersatzteil anfragen
7	380307	Lager Buchse kompl..	Ansehen 380307→
8	372166	Abdichten Ring	Ansehen 372166→
9	1220756	Ersatz Teile Satz Bremse pad AKS 2004	Ansehen 1220756→
10	703149	O-Ring 9x1,8 DIN 3770	Ansehen 703149→
11	690736	Soft-dock aks2004 uk	Dieses Ersatzteil anfragen
12	1220755	Ersatz Teile Satz pressure Schrauben AKS 2000/2004/3004	Ansehen 1220755→
13	372288	Signal button inside green	Ansehen 372288→
14	372285	Compression Feder	Dieses Ersatzteil anfragen
15	372287	Signal button outside red	Ansehen 372287→
16	583885	Plug ral3003	Dieses Ersatzteil anfragen
17	706437	Self Verriegelung Mutter biw M12	Ansehen 706437→
18	603392	Flat round Schraube m12x75 bei Zeichnung	Dieses Ersatzteil anfragen
19	706481	Zylinder Schraube m12x75 DIN 7984 8.8	Ansehen 706481→
20	705397	Scheibe a 13 DIN 125-st	Ansehen 705397→
21	690841	Abstand Halter Ø35/50	Ansehen 690841→
22	695644	Retaining Feder	Dieses Ersatzteil anfragen
