AL-KO ETI 811266 – Multifunction carrier
Sie suchen Ersatzteile für AL-KO ETI 811266? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Multifunction carrier.
Zur TeilelisteExplosionszeichnung

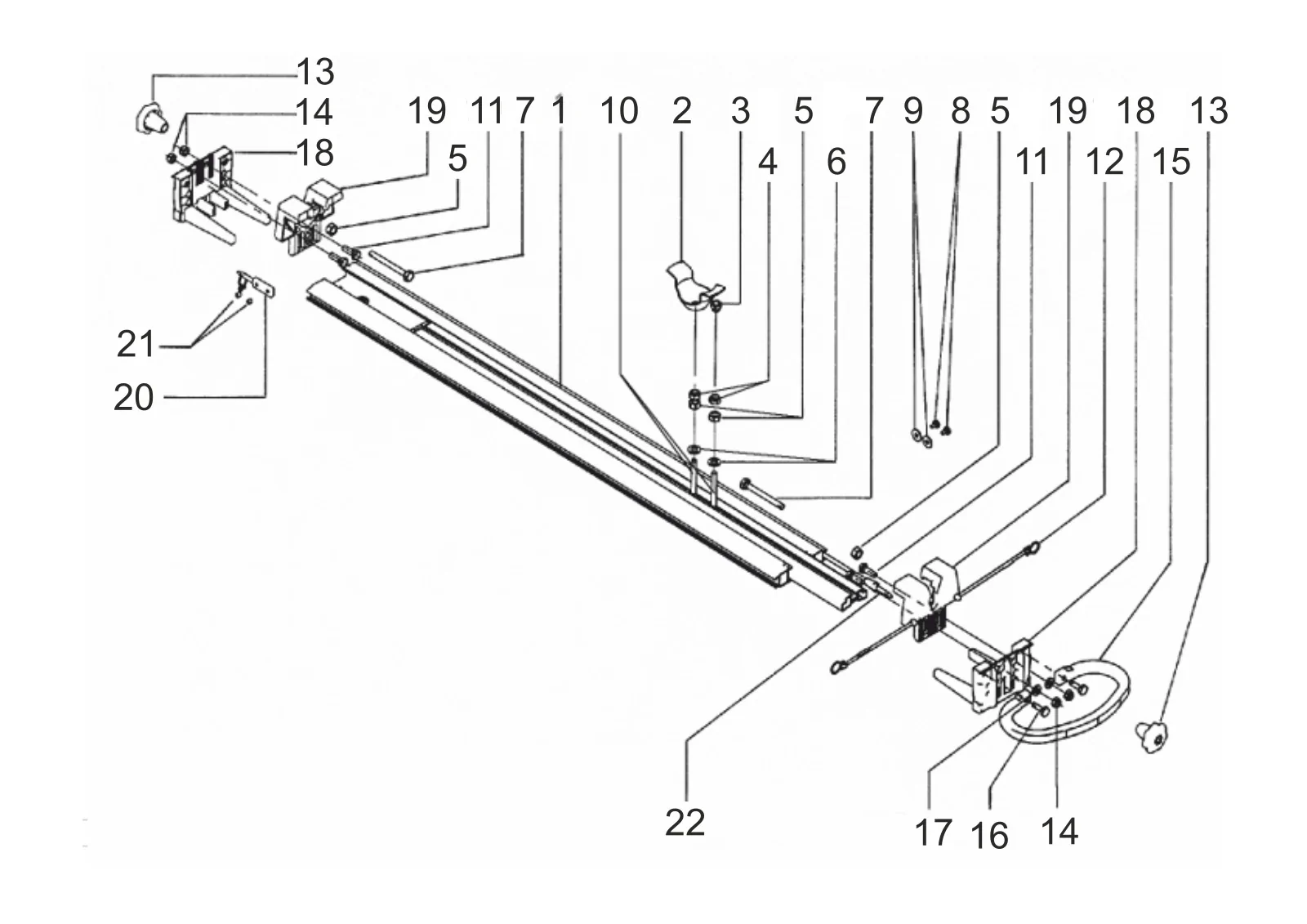

Technische Zeichnung 811266
AL-KO ETI 811266
Technische Daten
AL-KO | multifunctional carrier
ETI-Nummer
811266
Teile
22
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811266
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
22 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0015 | No Ersatz Teil | Dieses Ersatzteil anfragen |
| 2 | 20949802 | Spannen cone kompl.. | Dieses Ersatzteil anfragen |
| 3 | 20949809 | Kugel seat Mutter M12 | Dieses Ersatzteil anfragen |
| 4 | 705526 | Sechskantmutter M12 DIN 985-10 | Ansehen 705526 |
| 5 | 705379 | Sechskantmutter M12 DIN 934-8 | Dieses Ersatzteil anfragen |
| 6 | 705397 | Scheibe a 13 DIN 125-st | Ansehen 705397 |
| 7 | 690168 | Schraube machined multi function carrier | Dieses Ersatzteil anfragen |
| 8 | 703002 | Sechskant Schraube m8x10 DIN 933 8.8 vz | Dieses Ersatzteil anfragen |
| 9 | 705493 | Scheibe 8,4 DIN 9021-st | Dieses Ersatzteil anfragen |
| 10 | 704351 | Sechskant Schraube m12x80 DIN 933 8.8 a3c | Dieses Ersatzteil anfragen |
| 11 | 705458 | Sechskant Schraube m10x30 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 12 | 690186 | Sicherheit cord kompl.. | Dieses Ersatzteil anfragen |
| 13 | 690175 | Star knop multifunctional carrier | Dieses Ersatzteil anfragen |
| 14 | 705519 | Sechskantmutter M10 DIN 985-10 | Ansehen 705519 |
| 15 | 690189 | Handgrip multifunctional carrier | Dieses Ersatzteil anfragen |
| 16 | 705451 | Sechskant Schraube m8x35 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 17 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 18 | 690190 | Lower connecting multi function carrier | Dieses Ersatzteil anfragen |
| 19 | 690188 | Upper connecting multi function carrier | Dieses Ersatzteil anfragen |
| 20 | 690172 | Platte mult function carrier | Dieses Ersatzteil anfragen |
| 21 | 700464 | Grub screwm8x10 din914 | Dieses Ersatzteil anfragen |
| 22 | 690171 | Auto reserve Hebel multi function carrier | Dieses Ersatzteil anfragen |
