AL-KO technische Zeichnung · ETI 811263
AL-KO ETI 811263 – Auflauf Gerät 162s
Sie suchen Ersatzteile für AL-KO ETI 811263? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät 162s.
Zur TeilelisteExplosionszeichnung

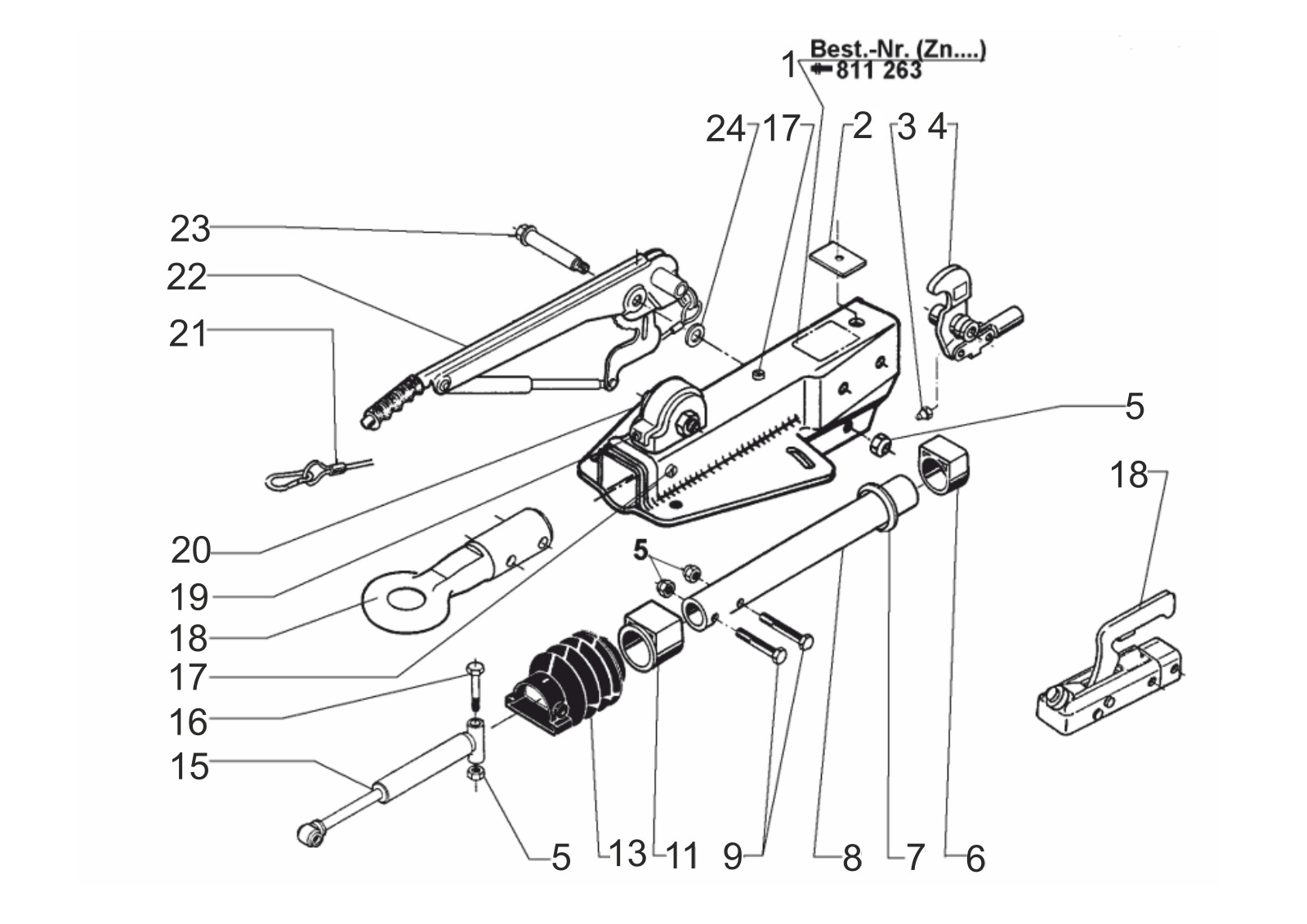

Technische Zeichnung 811263
AL-KO ETI 811263
Technische Daten
AL-KO | V-design | 162S | with gas spring lever | drawbar eye
ETI-Nummer
811263
Teile
23
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811263
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
23 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 2 | 370557 | Stoß Stoßdämpfer 161s | Ansehen 370557 |
| 3 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 4 | 380265 | Ablenkung Hebel kompl.. IH=90:27 | Ansehen 380265 |
| 5 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 6 | 353942 | Plain Lager Buchse | Ansehen 353942 |
| 7 | 371372 | Damping rubber | Ansehen 371372 |
| 8 | 571875 | Zug Rohr geschweißt 161/251s | Dieses Ersatzteil anfragen |
| 9 | 705442 | Sechskant Schraube m12x85 DIN 931 8.8 | Ansehen 705442 |
| 9 | 705545 | Sechskant Schraube m12x60 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 11 | 353943 | Flanged Buchse | Dieses Ersatzteil anfragen |
| 13 | 366356 | Bellows | Ansehen 366356 |
| 15 | 370558 | Stoß Stoßdämpfer 161s | Dieses Ersatzteil anfragen |
| 16 | 700312 | Sechskant Schraube m12x90 DIN 931 8.8 ZP | Ansehen 700312 |
| 17 | 700797 | Zylinder Schraube m5x8 DIN 84 vz | Dieses Ersatzteil anfragen |
| 18 | 247621 | Kupplung ak350 | Dieses Ersatzteil anfragen |
| 18 | 357419 | Deichsel Öse DIN Ø40 161/251s | Ansehen 357419 |
| 19 | 702424 | Zylinder Schraube m3x6 DIN 84 a2-70 | Dieses Ersatzteil anfragen |
| 20 | 375841 | Covere | Dieses Ersatzteil anfragen |
| 21 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 22 | 220096 | Hand Bremse Hebel inkl.. Bremse away Kabel 161s-251s-161r | Ansehen 220096 |
| 23 | 581145 | Lager Schraube m12x100 Ø19 | Ansehen 581145 |
| 24 | 370693 | Scheibe Ø19x34x3 | Dieses Ersatzteil anfragen |
