AL-KO technische Zeichnung · ETI 811257
AL-KO ETI 811257 – Auflauf Gerät Quadrat 30s/2
Sie suchen Ersatzteile für AL-KO ETI 811257? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät Quadrat 30s/2.
Zur TeilelisteExplosionszeichnung

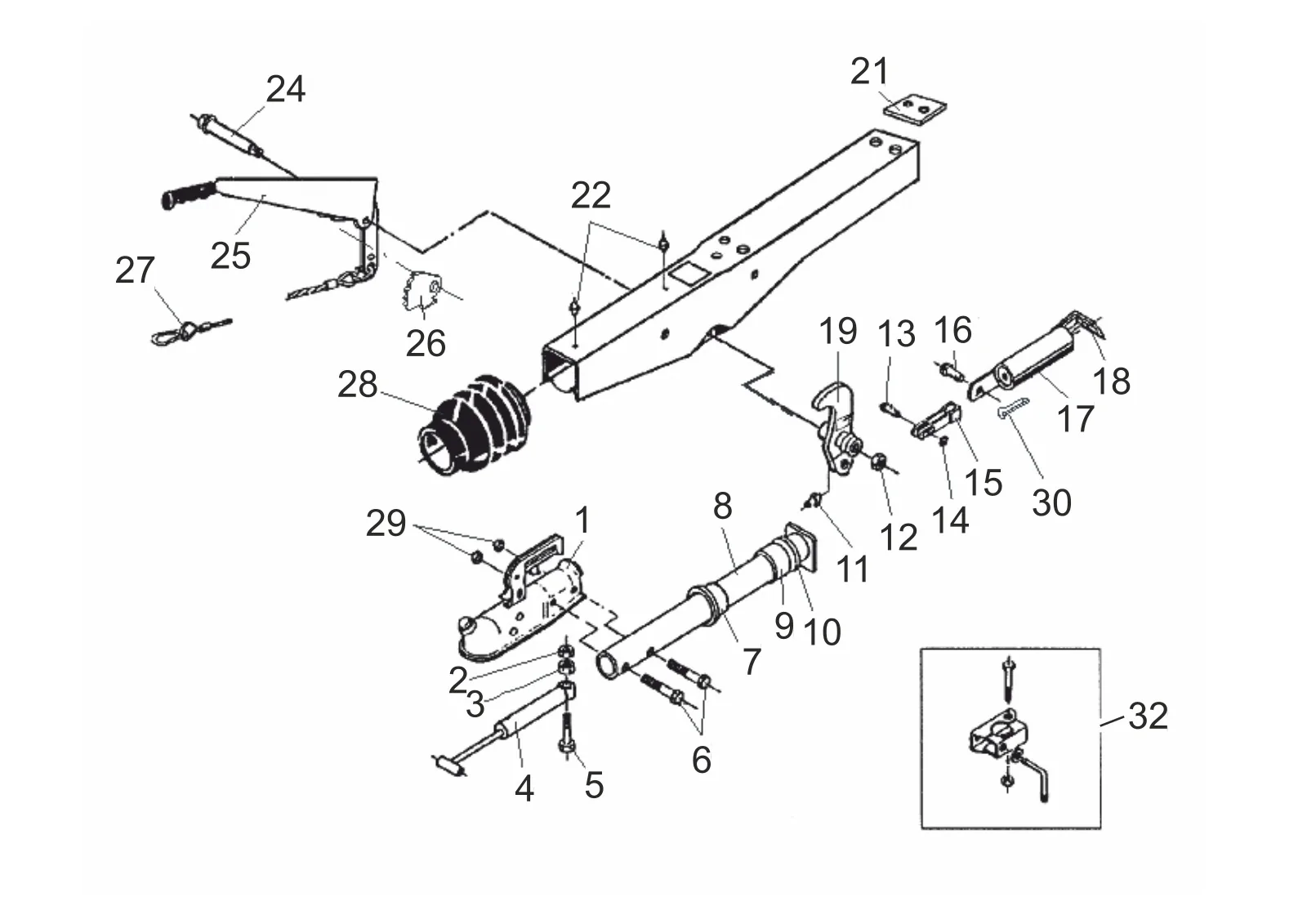

Technische Zeichnung 811257
AL-KO ETI 811257
Technische Daten
AL-KO | square design | 30S/2 | spring load memory | ball coupling
ETI-Nummer
811257
Teile
29
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811257
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
29 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 2 | 706435 | Self Verriegelung Mutter biw M10 | Dieses Ersatzteil anfragen |
| 3 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 4 | 647010 | Stoß Stoßdämpfer 30s/2 | Dieses Ersatzteil anfragen |
| 5 | 706312 | Sechskant Schraube m10x50 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 6 | 705430 | Sechskant Schraube m12x55 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 7 | 625601 | Lager Buchse front ersetzt von 1210678 | Dieses Ersatzteil anfragen |
| 8 | 625995 | Zug Rohr geschweißt 30s/2 | Dieses Ersatzteil anfragen |
| 9 | 625602 | Lager Buchse rear ersetzt von 1210678 | Dieses Ersatzteil anfragen |
| 10 | 2072410207 | Damping rubber | Ansehen 2072410207 |
| 11 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 12 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 13 | 647287 | Rivet | Dieses Ersatzteil anfragen |
| 14 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 15 | 2073890606 | Fork Kopf geschweißt | Dieses Ersatzteil anfragen |
| 16 | 2076810609 | Schraube half-round | Dieses Ersatzteil anfragen |
| 17 | 385758 | Feder Zylinder kompl.. 30s | Dieses Ersatzteil anfragen |
| 18 | 371819 | Spannung Halter | Dieses Ersatzteil anfragen |
| 19 | 354238 | Ablenkung Hebel kompl.. IH=90:27 | Dieses Ersatzteil anfragen |
| 20 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 21 | 625627 | Stop Platte | Dieses Ersatzteil anfragen |
| 22 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 24 | 647050 | Lager Schraube m12x88,5 | Dieses Ersatzteil anfragen |
| 25 | 385744 | Hand Bremse Hebel inkl.. Bremse away Kabel | Dieses Ersatzteil anfragen |
| 26 | 359760 | Gear rim | Dieses Ersatzteil anfragen |
| 27 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 28 | 2073890210 | Bellows | Ansehen 2073890210 |
| 29 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 30 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 32 | ETK0004 | Baugruppe Klemme geschweißt | Dieses Ersatzteil anfragen |
