AL-KO ETI 811255 – Winde Typ 1201a
Sie suchen Ersatzteile für AL-KO ETI 811255? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Winde Typ 1201a.
Zur TeilelisteExplosionszeichnung

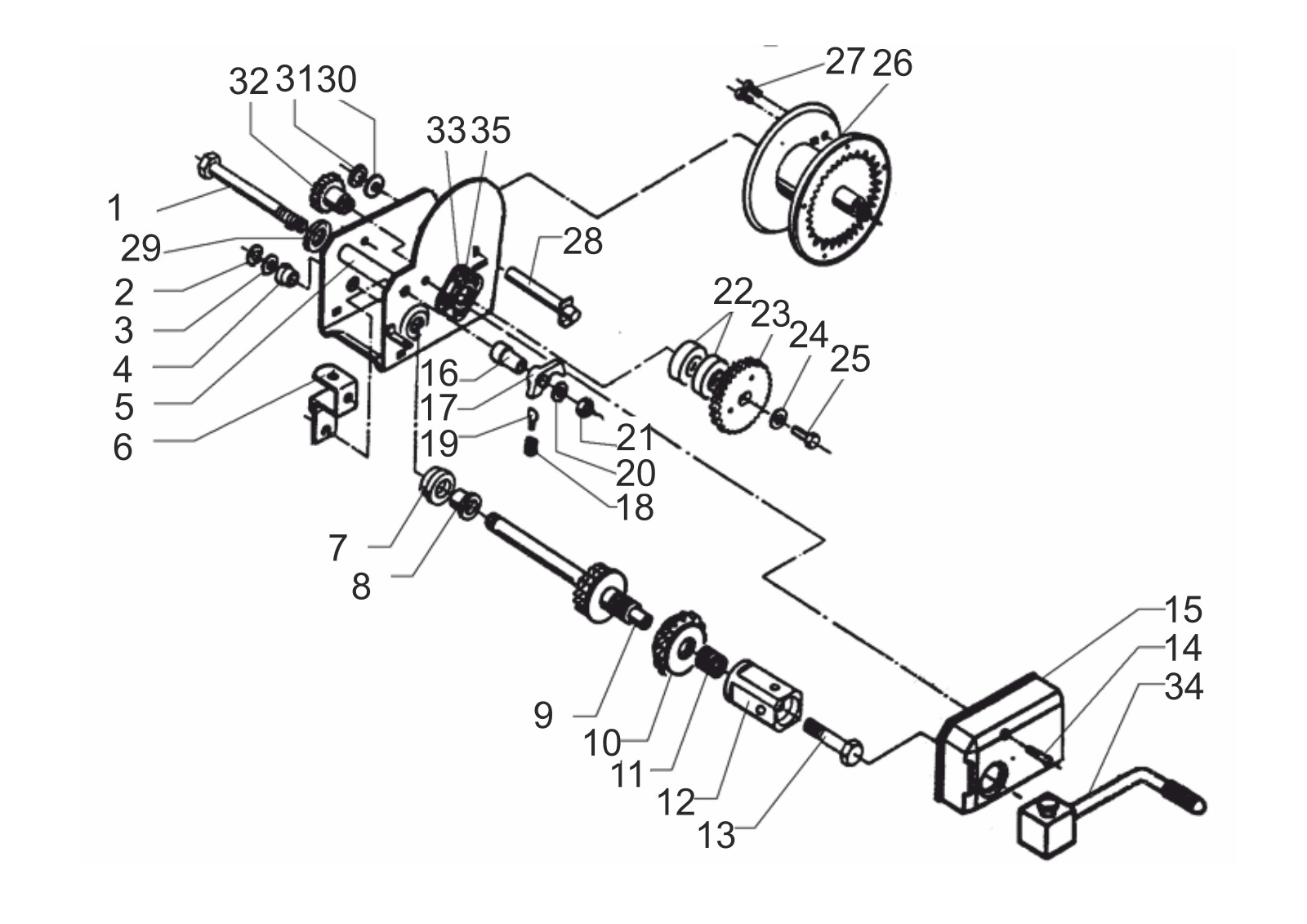

Technische Zeichnung 811255
AL-KO ETI 811255
Technische Daten
AL-KO | 1201A
ETI-Nummer
811255
Teile
36
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811255
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
36 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 706361 | Sechskant Schraube m10x180 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 2 | 700344 | Retaining Ring 20x1,75 DIN 471 | Dieses Ersatzteil anfragen |
| 3 | 701166 | Scheibe pa 20x28x0,5 DIN 988 | Dieses Ersatzteil anfragen |
| 4 | 690138 | Lager Buchse | Dieses Ersatzteil anfragen |
| 5 | 352614 | Distanzring Rohr | Dieses Ersatzteil anfragen |
| 6 | 352450 | Halter | Dieses Ersatzteil anfragen |
| 7 | 690137 | Buchse | Dieses Ersatzteil anfragen |
| 8 | 704297 | Sleeve bering Buchse gly bei Zeichnung | Dieses Ersatzteil anfragen |
| 9 | 352599 | Antrieb Welle kompl.. | Dieses Ersatzteil anfragen |
| 10 | 352624 | Ratchet Rad glued | Dieses Ersatzteil anfragen |
| 11 | 352291 | Pressure Feder | Dieses Ersatzteil anfragen |
| 12 | 1313044 | Kurbel Mutter 1201 | Dieses Ersatzteil anfragen |
| 13 | 607377 | Shoulder Schraube | Dieses Ersatzteil anfragen |
| 14 | 589495 | Schraube duo-taptite m6x35-c | Dieses Ersatzteil anfragen |
| 15 | 352445 | Covere ral 3003 | Ansehen 352445 |
| 16 | 352473 | Abstand pipe | Dieses Ersatzteil anfragen |
| 17 | 352271 | Ratched brace | Dieses Ersatzteil anfragen |
| 18 | 352299 | Compression Feder | Dieses Ersatzteil anfragen |
| 19 | 352232 | Feder Halterung Platte | Dieses Ersatzteil anfragen |
| 20 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 21 | 706435 | Self Verriegelung Mutter biw M10 | Dieses Ersatzteil anfragen |
| 22 | 700579 | Groove Kugel Lager 6205 2 z DIN 625 | Dieses Ersatzteil anfragen |
| 22 | 704344 | Groove Kugel Lager 6005 2 z DIN 625 | Dieses Ersatzteil anfragen |
| 23 | 690227 | Gear Rad kompl.. 1201a | Dieses Ersatzteil anfragen |
| 24 | 352111 | Scheibe Ø11 similar DIN 1440 | Dieses Ersatzteil anfragen |
| 25 | 706237 | Sechskant Schraube m10x16 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 26 | 690149 | Seil Trommel Baugruppe 1201a | Dieses Ersatzteil anfragen |
| 27 | 702354 | Grub screwm8x10 din916 | Dieses Ersatzteil anfragen |
| 28 | 690147 | Welle kompl.. | Dieses Ersatzteil anfragen |
| 29 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 30 | 701166 | Scheibe pa 20x28x0,5 DIN 988 | Dieses Ersatzteil anfragen |
| 31 | 700344 | Retaining Ring 20x1,75 DIN 471 | Dieses Ersatzteil anfragen |
| 32 | 690140 | Countershaft sprocket | Dieses Ersatzteil anfragen |
| 33 | 690141 | Lager housing montiert | Dieses Ersatzteil anfragen |
| 34 | 352456 | Kurbel kompl.. Typ 901a/1201a | Dieses Ersatzteil anfragen |
| 35 | 706284 | Schraube duo-taptite m6x12-c | Dieses Ersatzteil anfragen |
