AL-KO technische Zeichnung · ETI 811237
AL-KO ETI 811237 – Rad Bremse 2051ab ar
Sie suchen Ersatzteile für AL-KO ETI 811237? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse 2051ab ar.
Zur TeilelisteExplosionszeichnung

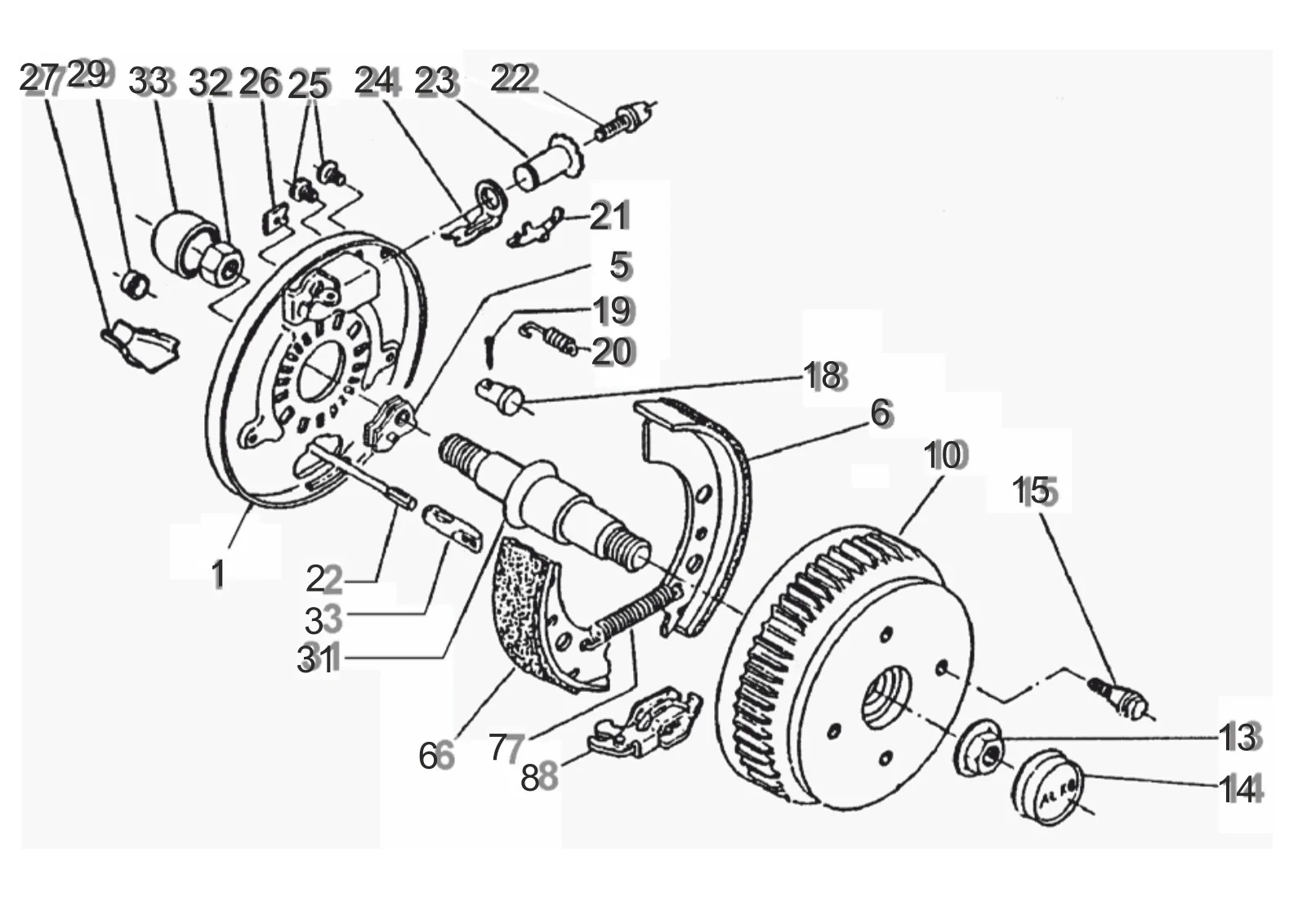

Technische Zeichnung 811237
AL-KO ETI 811237
Technische Daten
AL-KO | EURO Plus | 2051Ab | 750 kg
ETI-Nummer
811237
Teile
43
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811237
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
43 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 571376 | Bremsen Platte geschweißt links 2051 | Ansehen 571376 |
| 1 | 571377 | Bremsen Platte geschweißt rechts 2051 | Ansehen 571377 |
| 2 | 299707 | Bowdenzug Kabel Profi lang Lebensdauer 350/560 | Dieses Ersatzteil anfragen |
| 2 | 299708 | Bowdenzug Kabel Profi lang Lebensdauer 530/740 | Ansehen 299708 |
| 2 | 299709 | Bowdenzug Kabel Profi lang Lebensdauer 770/980 | Ansehen 299709 |
| 2 | 299710 | Bowdenzug Kabel Profi lang Lebensdauer 890/1100 | Ansehen 299710 |
| 2 | 299711 | Bowdenzug Kabel Profi lang Lebensdauer 1020/1230 | Ansehen 299711 |
| 2 | 299712 | Bowdenzug Kabel Profi lang Lebensdauer 1130/1340 | Ansehen 299712 |
| 2 | 299713 | Bowdenzug Kabel Profi lang Lebensdauer 1320/1530 | Ansehen 299713 |
| 2 | 299714 | Bowdenzug Kabel Profi lang Lebensdauer 1430/1640 | Ansehen 299714 |
| 2 | 299715 | Bowdenzug Kabel Profi lang Lebensdauer 1620/1830 | Ansehen 299715 |
| 2 | 299716 | Bowdenzug Kabel Profi lang Lebensdauer 1790/2000 | Ansehen 299716 |
| 3 | 604262 | Connection Öse Rad Bremse 1637/2051/2361 | Ansehen 604262 |
| 5 | 385248 | Auto reserve Hebel kompl.. 2051/2361 | Dieses Ersatzteil anfragen |
| 6 | 1213889 | Ersatz Teile Satz Bremse Bremsbacke 2050/2051 | Ansehen 1213889 |
| 7 | 2082000007 | Spannung Feder | Ansehen 2082000007 |
| 8 | 571510 | Expanding joint Schloss compl. 2051/2361 | Ansehen 571510 |
| 10 | 573191 | Bremse Trommel kompl.. 98x4-M12x1,5 | Dieses Ersatzteil anfragen |
| 10 | 1932107 | Ersatz Teile Satz Bremse Trommel 2051 kompl.. mit Lager; 100x4 - M12x1,5 | Ansehen 1932107 |
| 10 | 614805 | Bremse Trommel compl. 120x5-M12x1.5 | Ansehen 614805 |
| 10 | 1932108 | Ersatz Teile Satz Bremse Trommel 2051 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932108 |
| 10 | 1224803 | Ersatz Teile Satz Lager Rad Bremse (Ø72/Ø39/37) 2051 1500kg | Ansehen 1224803 |
| 10 | 1932110 | Ersatz Teile Satz Bremse Trommel 2051 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932110 |
| 13 | 581200 | Flange Mutter m24x1.5 | Ansehen 581200 |
| 14 | 581197 | Abdichten Kappe Ø57 | Ansehen 581197 |
| 15 | 372138 | Rad Schraube sperical M12x1,5 x25 | Dieses Ersatzteil anfragen |
| 15 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 15 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 18 | 368651 | Lager Schraube | Dieses Ersatzteil anfragen |
| 19 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 20 | 2088800003 | Compression Feder | Dieses Ersatzteil anfragen |
| 21 | 368405 | Compound Feder | Ansehen 368405 |
| 23 | 21873708 | Regulation Einheit Rad Bremse | Ansehen 21873708 |
| 24 | 368361 | Bow pressure | Ansehen 368361 |
| 25 | 373245 | Plug ral6002 | Ansehen 373245 |
| 26 | 2382610002 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 27 | 371387 | Bremse Kabel shell 1637-2361 | Ansehen 371387 |
| 29 | 371389 | Protective Kappe | Dieses Ersatzteil anfragen |
| 31 | 581043 | Stub Achse Ø39 bend 0°30' | Ansehen 581043 |
| 31 | 583563 | Stub Achse Ø30 bend 0°30' | Dieses Ersatzteil anfragen |
| 31 | 583664 | Stub Achse Ø30 bend 0°30' | Dieses Ersatzteil anfragen |
| 32 | 702881 | Sechskant Schloss Mutter m24 according to Zeichnung | Ansehen 702881 |
| 33 | 604472 | Protective Kappe m24 | Dieses Ersatzteil anfragen |
