AL-KO technische Zeichnung · ETI 811180
AL-KO ETI 811180 – Winde Typ 901 Kurbel 230mm lang
Sie suchen Ersatzteile für AL-KO ETI 811180? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Winde Typ 901 Kurbel 230mm lang.
Zur TeilelisteExplosionszeichnung

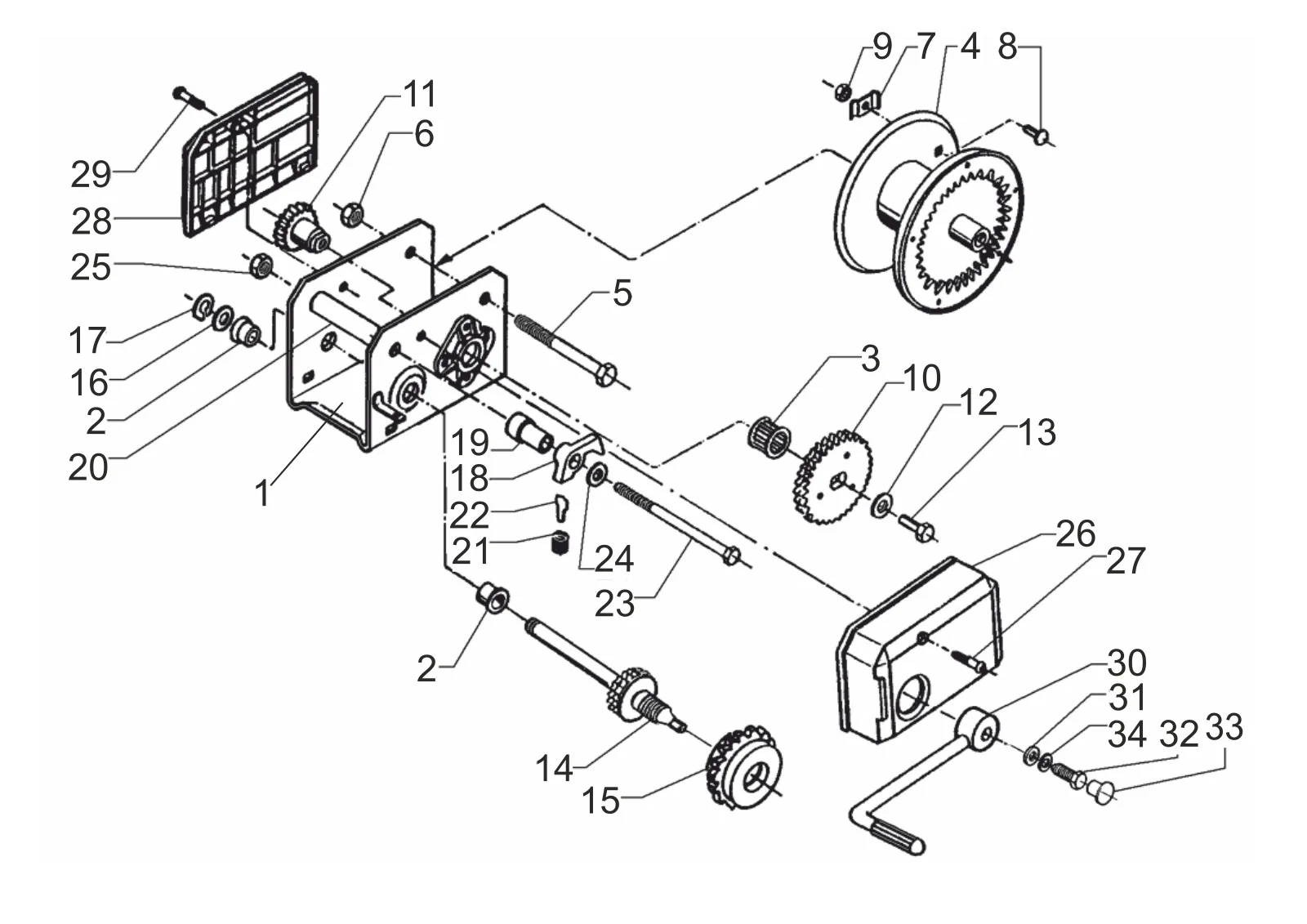

Technische Zeichnung 811180
AL-KO ETI 811180
Technische Daten
AL-KO | 901
ETI-Nummer
811180
Teile
34
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811180
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
34 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0015 | No Ersatz Teil | Dieses Ersatzteil anfragen |
| 2 | 352474 | Lager Buchse | Dieses Ersatzteil anfragen |
| 3 | 700837 | Needle Rolle Lager 25x32x26 DIN 618 | Dieses Ersatzteil anfragen |
| 4 | 352511 | Seil Trommel kompl.. | Dieses Ersatzteil anfragen |
| 5 | 352431 | Sechskant Schraube m12x125 8,8 | Dieses Ersatzteil anfragen |
| 6 | 700645 | Sechskantmutter M12 DIN 980-V-10 ZP | Ansehen 700645 |
| 7 | 352015 | Seil Klemme | Dieses Ersatzteil anfragen |
| 8 | 706416 | Round-Kopf Schraube m6x16 DIN 603 8.8 | Dieses Ersatzteil anfragen |
| 9 | 705480 | Sechskantmutter m6 DIN 934-8 | Dieses Ersatzteil anfragen |
| 10 | 352021 | Gear Rad kompl.. | Dieses Ersatzteil anfragen |
| 11 | 352018 | Countershaft sprocket | Dieses Ersatzteil anfragen |
| 12 | 352111 | Scheibe Ø11 similar DIN 1440 | Dieses Ersatzteil anfragen |
| 13 | 706237 | Sechskant Schraube m10x16 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 14 | 352024 | Antrieb Welle kompl.. Typ 900/901 | Dieses Ersatzteil anfragen |
| 15 | 352321 | Ratchet Rad glued | Dieses Ersatzteil anfragen |
| 16 | 352110 | Scheibe 0,5 mm | Dieses Ersatzteil anfragen |
| 17 | 701001 | Retaining Ring 14x1 DIN 471 ZP | Dieses Ersatzteil anfragen |
| 18 | 352271 | Ratched brace | Dieses Ersatzteil anfragen |
| 19 | 352473 | Abstand pipe | Dieses Ersatzteil anfragen |
| 20 | 352508 | Distanzring Rohr | Dieses Ersatzteil anfragen |
| 21 | 352299 | Compression Feder | Dieses Ersatzteil anfragen |
| 22 | 352232 | Feder Halterung Platte | Dieses Ersatzteil anfragen |
| 23 | 706362 | Sechskant Schraube m10x165 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 24 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 25 | 700644 | Sechskantmutter M10 DIN 980-V-10 ZP | Dieses Ersatzteil anfragen |
| 26 | 352445 | Covere ral 3003 | Ansehen 352445 |
| 27 | 589495 | Schraube duo-taptite m6x35-c | Dieses Ersatzteil anfragen |
| 28 | 352444 | Covere rear | Dieses Ersatzteil anfragen |
| 29 | 589122 | Schraube duo-taptite m6x16-c | Dieses Ersatzteil anfragen |
| 30 | 352459 | Kurbel kompl.. Typ 501/651 | Ansehen 352459 |
| 31 | 352111 | Scheibe Ø11 similar DIN 1440 | Dieses Ersatzteil anfragen |
| 32 | 706237 | Sechskant Schraube m10x16 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 33 | 352477 | Ende Abdeckung Ø28 | Dieses Ersatzteil anfragen |
| 34 | 706762 | Feder Schloss Scheibe vsk 10 | Dieses Ersatzteil anfragen |
