AL-KO technische Zeichnung · ETI 811178
AL-KO ETI 811178 – Winde Typ 651 standard dobble Kurbel company böker
Sie suchen Ersatzteile für AL-KO ETI 811178? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Winde Typ 651 standard dobble Kurbel company böker.
Zur TeilelisteExplosionszeichnung

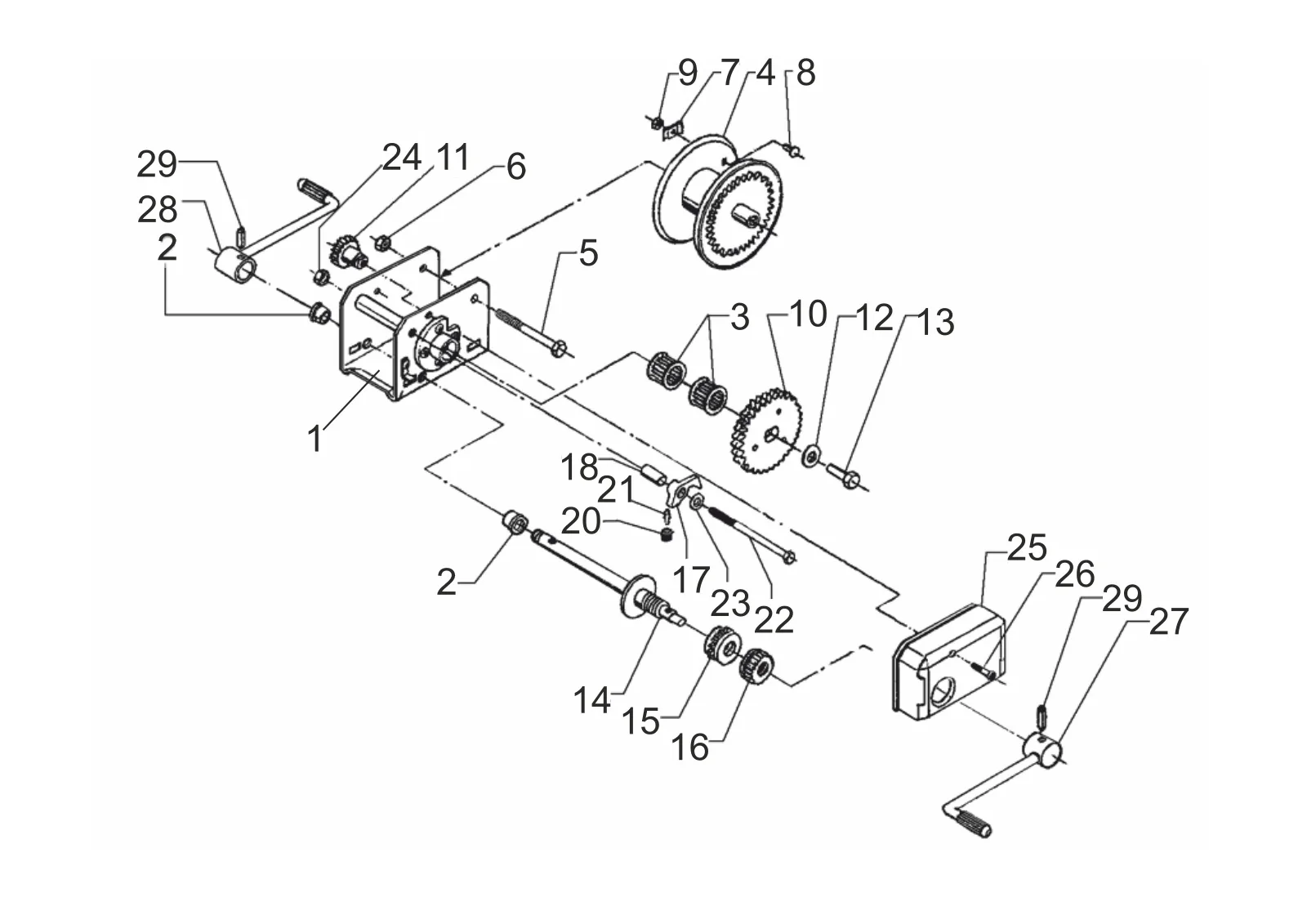

Technische Zeichnung 811178
AL-KO ETI 811178
Technische Daten
AL-KO | 651
ETI-Nummer
811178
Teile
29
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811178
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
29 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0015 | No Ersatz Teil | Dieses Ersatzteil anfragen |
| 2 | 352573 | Lager Buchse | Dieses Ersatzteil anfragen |
| 3 | 701674 | Needle Rolle Lager 25x32x20 DIN 618 | Dieses Ersatzteil anfragen |
| 4 | 352511 | Seil Trommel kompl.. | Dieses Ersatzteil anfragen |
| 5 | 352431 | Sechskant Schraube m12x125 8,8 | Dieses Ersatzteil anfragen |
| 6 | 700645 | Sechskantmutter M12 DIN 980-V-10 ZP | Ansehen 700645 |
| 7 | 352015 | Seil Klemme | Dieses Ersatzteil anfragen |
| 8 | 706416 | Round-Kopf Schraube m6x16 DIN 603 8.8 | Dieses Ersatzteil anfragen |
| 9 | 705480 | Sechskantmutter m6 DIN 934-8 | Dieses Ersatzteil anfragen |
| 10 | 352021 | Gear Rad kompl.. | Dieses Ersatzteil anfragen |
| 11 | 352563 | Countershaft sprocket | Dieses Ersatzteil anfragen |
| 12 | 352111 | Scheibe Ø11 similar DIN 1440 | Dieses Ersatzteil anfragen |
| 13 | 706237 | Sechskant Schraube m10x16 DIN 933 8.8 | Dieses Ersatzteil anfragen |
| 14 | 352570 | Antrieb Welle kompl.. | Dieses Ersatzteil anfragen |
| 15 | 352321 | Ratchet Rad glued | Dieses Ersatzteil anfragen |
| 16 | 352567 | Sprocket kompl.. | Dieses Ersatzteil anfragen |
| 17 | 352271 | Ratched brace | Dieses Ersatzteil anfragen |
| 18 | 352084 | Abstand Buchse | Dieses Ersatzteil anfragen |
| 19 | 352508 | Distanzring Rohr | Dieses Ersatzteil anfragen |
| 20 | 352299 | Compression Feder | Dieses Ersatzteil anfragen |
| 21 | 352571 | Halter | Dieses Ersatzteil anfragen |
| 22 | 706364 | Sechskant Schraube m10x145 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 23 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 24 | 700644 | Sechskantmutter M10 DIN 980-V-10 ZP | Dieses Ersatzteil anfragen |
| 25 | 352445 | Covere ral 3003 | Ansehen 352445 |
| 26 | 589495 | Schraube duo-taptite m6x35-c | Dieses Ersatzteil anfragen |
| 27 | 352580 | Kurbel kompl.. | Dieses Ersatzteil anfragen |
| 28 | 352577 | Kurbel kompl.. | Dieses Ersatzteil anfragen |
| 29 | ETK0015 | No Ersatz Teil | Dieses Ersatzteil anfragen |
