AL-KO ETI 811159 – Rad Bremse Euro plus 1637
Sie suchen Ersatzteile für AL-KO ETI 811159? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Rad Bremse Euro plus 1637.

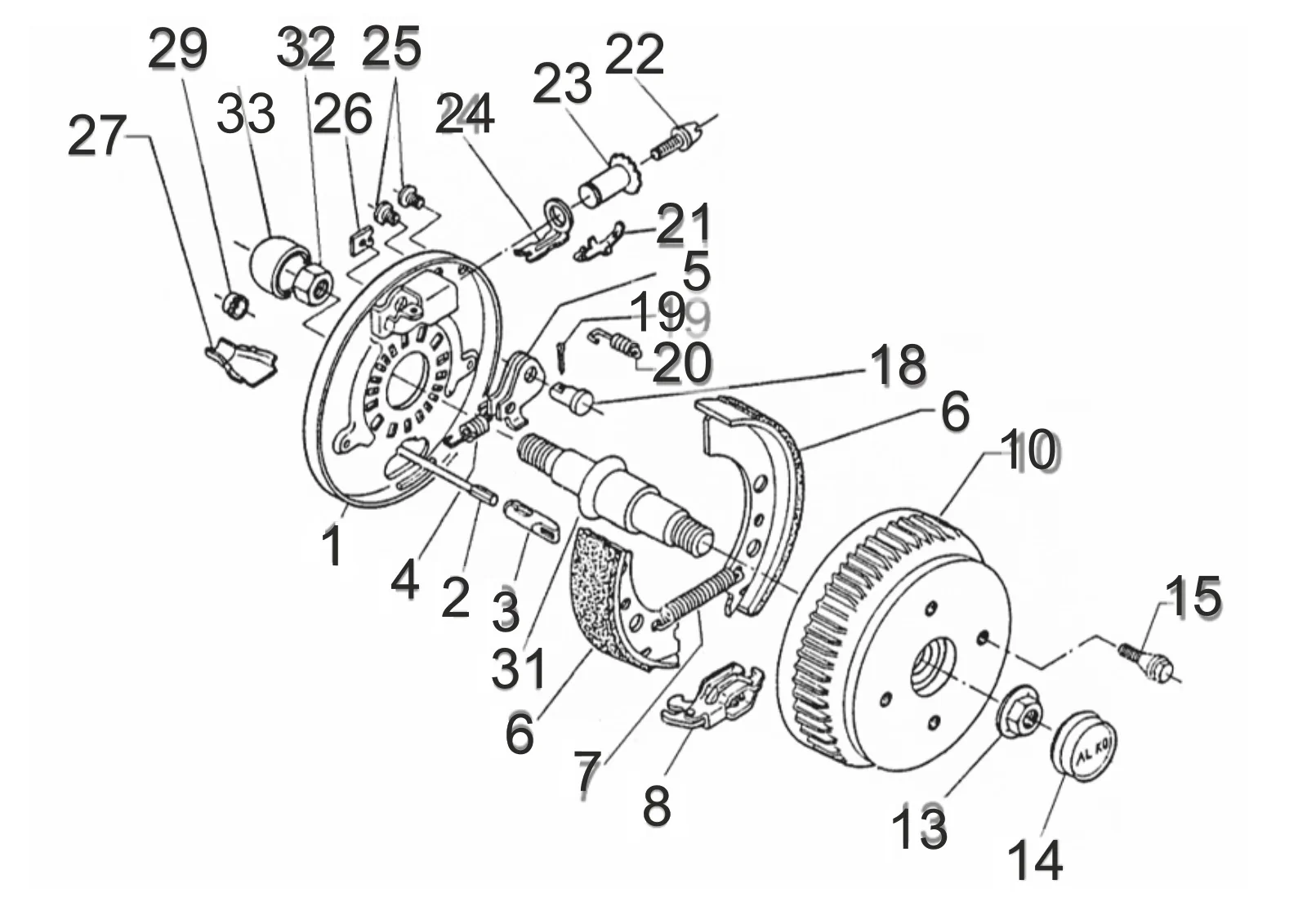

Explosionszeichnung
Technische Zeichnung 811159
AL-KO ETI 811159
Technische Daten
AL-KO | EURO Plus | 1637 | 500 kg
ETI-Nummer
811159
Teile
42
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811159
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
42 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | 571950 | Bremsen Platte geschweißt links | Ansehen 571950 |
| 1 | 571951 | Bremsen Platte geschweißt rechts | Ansehen 571951 |
| 2 | 299707 | Bowdenzug Kabel Profi lang Lebensdauer 350/560 | Dieses Ersatzteil anfragen |
| 2 | 299708 | Bowdenzug Kabel Profi lang Lebensdauer 530/740 | Ansehen 299708 |
| 2 | 299709 | Bowdenzug Kabel Profi lang Lebensdauer 770/980 | Ansehen 299709 |
| 2 | 299710 | Bowdenzug Kabel Profi lang Lebensdauer 890/1100 | Ansehen 299710 |
| 2 | 299711 | Bowdenzug Kabel Profi lang Lebensdauer 1020/1230 | Ansehen 299711 |
| 2 | 299712 | Bowdenzug Kabel Profi lang Lebensdauer 1130/1340 | Ansehen 299712 |
| 2 | 299713 | Bowdenzug Kabel Profi lang Lebensdauer 1320/1530 | Ansehen 299713 |
| 2 | 299714 | Bowdenzug Kabel Profi lang Lebensdauer 1430/1640 | Ansehen 299714 |
| 2 | 299715 | Bowdenzug Kabel Profi lang Lebensdauer 1620/1830 | Ansehen 299715 |
| 2 | 299716 | Bowdenzug Kabel Profi lang Lebensdauer 1790/2000 | Ansehen 299716 |
| 3 | 604262 | Connection Öse Rad Bremse 1637/2051/2361 | Ansehen 604262 |
| 4 | 372805 | Spannung Feder rechts | Ansehen 372805 |
| 4 | 2188870001 | Spannung Feder links | Ansehen 2188870001 |
| 5 | 384308 | Auto reserve Hebel kompl.. links | Dieses Ersatzteil anfragen |
| 5 | 384309 | Auto reserve Hebel kompl.. rechts | Dieses Ersatzteil anfragen |
| 6 | 1213888 | Satz Bremse Bremsbacke für one Achse 1635/1636/1637 | Dieses Ersatzteil anfragen |
| 7 | 2182150003 | Spannung Feder | Ansehen 2182150003 |
| 8 | 570666 | Expanding joint Schloss compl. | Dieses Ersatzteil anfragen |
| 10 | 1932114 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 98x4 - M12x1,5 | Ansehen 1932114 |
| 10 | 1932115 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 100x4 - M12x1,5 | Ansehen 1932115 |
| 10 | 1932116 | Ersatz Teile Satz Bremse Trommel 1637 kompl.. mit Lager; 112x5 - M12x1,5 | Ansehen 1932116 |
| 10 | 1224800 | Ersatz Teile Satz Lager (Ø60/Ø30/37) Rad Bremse 1637 | Ansehen 1224800 |
| 13 | 581200 | Flange Mutter m24x1.5 | Ansehen 581200 |
| 14 | 581197 | Abdichten Kappe Ø57 | Ansehen 581197 |
| 15 | 372138 | Rad Schraube sperical M12x1,5 x25 | Dieses Ersatzteil anfragen |
| 15 | 2081670018 | Rad Schraube conical 60° M12x1,5x24 | Dieses Ersatzteil anfragen |
| 15 | 2081670020 | Rad Schraube sperical M12x1,5 x25 | Ansehen 2081670020 |
| 18 | 368651 | Lager Schraube | Dieses Ersatzteil anfragen |
| 19 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 20 | 2088800003 | Compression Feder | Dieses Ersatzteil anfragen |
| 21 | 581879 | Compound Feder | Dieses Ersatzteil anfragen |
| 22 | 21873708 | Regulation Einheit Rad Bremse | Ansehen 21873708 |
| 24 | 581878 | Bow pressure | Dieses Ersatzteil anfragen |
| 25 | 373245 | Plug ral6002 | Ansehen 373245 |
| 26 | 2382610002 | Abdeckung Platte | Dieses Ersatzteil anfragen |
| 27 | 371387 | Bremse Kabel shell 1637-2361 | Ansehen 371387 |
| 29 | 371389 | Protective Kappe | Dieses Ersatzteil anfragen |
| 31 | 606965 | Stub Achse b850 | Dieses Ersatzteil anfragen |
| 32 | 702881 | Sechskant Schloss Mutter m24 according to Zeichnung | Ansehen 702881 |
| 33 | 604472 | Protective Kappe m24 | Dieses Ersatzteil anfragen |
