AL-KO technische Zeichnung · ETI 811149
AL-KO ETI 811149 – Auflauf Gerät V 90s/3 gültig bis 09/96
Sie suchen Ersatzteile für AL-KO ETI 811149? Hier finden Sie die technische Explosionszeichnung und die vollständige Teileliste für Auflauf Gerät V 90s/3 gültig bis 09/96.
Zur TeilelisteExplosionszeichnung

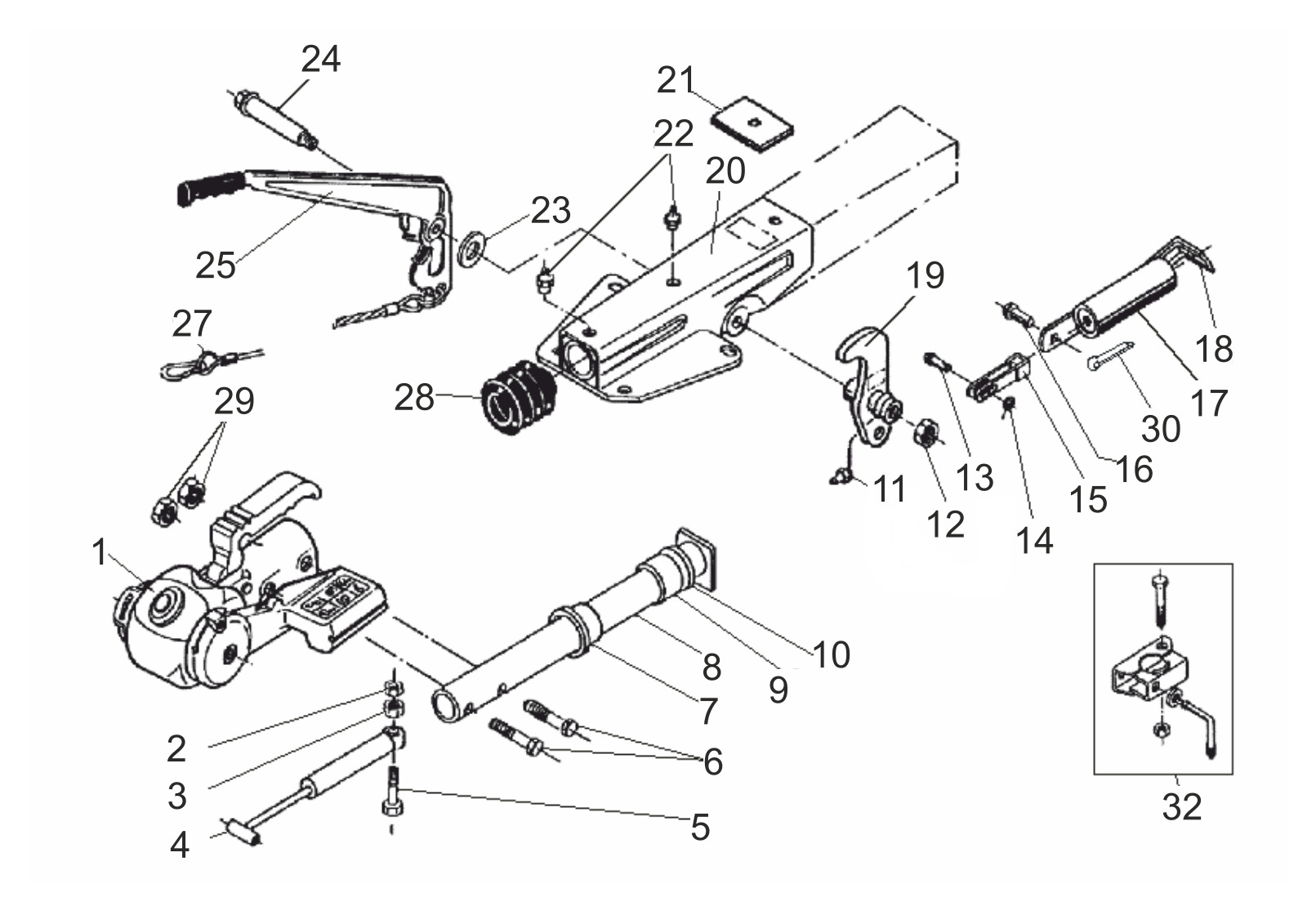

Technische Zeichnung 811149
AL-KO ETI 811149
Technische Daten
AL-KO | V-design | 90S/3 | spring load memory | ball coupling and AKS
ETI-Nummer
811149
Teile
30
Vergleichen Sie die Positionsnummer in der Zeichnung mit der Teileliste. Verfügbare Artikel können Sie direkt ansehen.
Ersatzteile
Teileliste für ETI 811149
Nutzen Sie die Positionsnummer aus der Explosionszeichnung, um das richtige Ersatzteil zu finden.
30 Teile
| Pos. | Artikelnummer | Beschreibung | |
|---|---|---|---|
| 1 | ETK0001 | Kugel Kupplung | Dieses Ersatzteil anfragen |
| 2 | 706435 | Self Verriegelung Mutter biw M10 | Dieses Ersatzteil anfragen |
| 3 | 705378 | Sechskantmutter M10 DIN 934-8 | Ansehen 705378 |
| 4 | 359987 | Stoß Stoßdämpfer 90s/1/s2/s3 | Ansehen 359987 |
| 5 | 706312 | Sechskant Schraube m10x50 DIN 931 8.8 | Dieses Ersatzteil anfragen |
| 6 | 706358 | Sechskant Schraube m12x80 DIN 931 10.9 | Dieses Ersatzteil anfragen |
| 7 | 625601 | Lager Buchse front ersetzt von 1210678 | Dieses Ersatzteil anfragen |
| 8 | 625626 | Zug Rohr geschweißt 90 s/3 | Ansehen 625626 |
| 9 | 625602 | Lager Buchse rear ersetzt von 1210678 | Dieses Ersatzteil anfragen |
| 10 | 2072410207 | Damping rubber | Ansehen 2072410207 |
| 11 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 12 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 13 | 647287 | Rivet | Dieses Ersatzteil anfragen |
| 14 | 705396 | Scheibe a 10,5 DIN 125-st | Ansehen 705396 |
| 15 | 2073890606 | Fork Kopf geschweißt | Dieses Ersatzteil anfragen |
| 16 | 2076810609 | Schraube half-round | Dieses Ersatzteil anfragen |
| 17 | 2075020601 | Feder Zylinder kompl.. | Ansehen 2075020601 |
| 18 | 2076830608 | Spannung Halter | Ansehen 2076830608 |
| 19 | 354238 | Ablenkung Hebel kompl.. IH=90:27 | Dieses Ersatzteil anfragen |
| 20 | ETK0002 | Housing | Dieses Ersatzteil anfragen |
| 21 | 625627 | Stop Platte | Dieses Ersatzteil anfragen |
| 22 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Dieses Ersatzteil anfragen |
| 23 | 702819 | Scheibe 17 DIN 433 | Dieses Ersatzteil anfragen |
| 24 | 625642 | Lager Schraube m12x89 | Dieses Ersatzteil anfragen |
| 25 | 204549 | Hand Bremse Hebel inkl.. Bremse away Kabel | Ansehen 204549 |
| 27 | 368605 | Breakaway Kabel 950 mm Länge | Ansehen 368605 |
| 28 | 2073890210 | Bellows | Ansehen 2073890210 |
| 29 | 705389 | Sechskantmutter M12 DIN 980-V-8 | Ansehen 705389 |
| 30 | 700192 | Geteilt Stift 4x20 DIN 94 (bei Zeichnung) | Dieses Ersatzteil anfragen |
| 32 | ETK0004 | Baugruppe Klemme geschweißt | Dieses Ersatzteil anfragen |
